一、概述

山东乐虎游戏电子有限公司研发生产的六氟化硫sf6气体泄漏检测仪，是六氟化硫sf6气体泄漏报警装置中的核心仪器。适用于各种环境中的六氟化硫浓度检测。仪器具有多种电路保护功能，可防止错接电源、反接电源、电源短路、电源不稳、电源与信号错解等，导致的仪器损坏。

二、检测仪重要组成

六氟化硫Sf6气体检测仪由主机，氧气/SF6变送器、温湿度变送器，通风设备控制器等组成。

2.1监测主机

主要功能是完成数据采集、数据显示、数据存储、发送控制指令、报警指示、数据上传、软硬复位等。主机配备操作面板与显示界面，具有灵活的人机交流功能。

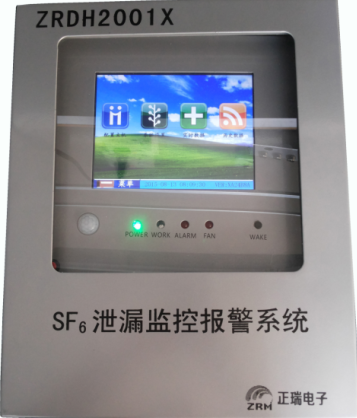

产品图

特点
简易人机操作界面；
存储和查询告警及历史数据；
告警、运行指示灯指示；
告警语音提示；
800×600的8寸触摸液晶屏显示；
双RS485总线接口，便于组网。
多种报警信号输出（两路掉电报警信号，两路）
循环采集、分析处理各气体探头的信息及数据；
壁挂式，尺寸为：45*35*12（长*宽*高，单位cm）。

2.2氧气/SF6变送器

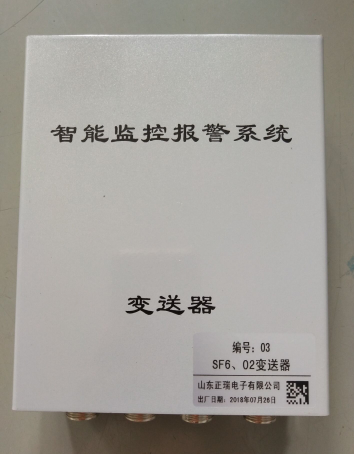

产品图

检测点：12路+1路零点校准；增加模块可扩充到多路

流速：6L/min，气路管道可长达几百米

取样方式：长寿命电磁泵,连续工作>20000小时，间歇启动>50000小时，低噪声内置5μm孔径的不锈钢烧结过滤器可有效过滤空气杂质功能

工作电源：185～250VAC，防浪泳和雷击功能

SF6浓度检测范围：0～9999ppm，0~1000PPM内误差小于±10ppm

SF6浓度检测最小示值：1ppm

O2检测范围：0～25.0%误差：＜0.5%

自动加强跟踪可疑测量点功能，有效防止误报。

独创的零点校准系统，系统没运行50个小时置换端口抽取纯净气体校准传感器。

2.3温湿度变送器

温湿度变送器是对现场温度、湿度的实时检测，并将实时数据传送到主机。

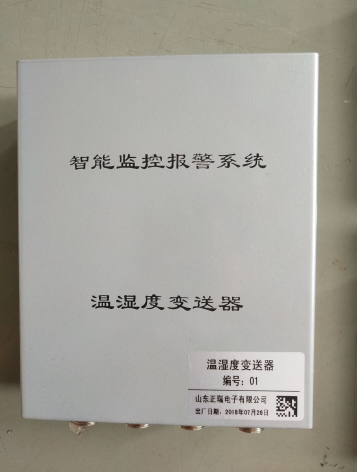

产品图

特点

变送器采用施耐德交流接触器控制输出，瑞士进口温湿度传感器，温度误差<0.5℃ ，湿度误差为：±3%，

防雷措施RS485总线接口，便于组网。
