六氟化硫SF6气体在常温常压下是一种无色无味无毒气体，虽然无毒但它是一种窒息剂，在高浓度下会出现呼吸困难、喘息、全身痉挛等危险症状。所以在变电站等配电工作场所防止SF6气体的浓度上升到缺氧的水平是非常重要的！六氟化硫SF6气体的密度大约是空气的五倍、六氟化硫SF6气体如果有泄漏则必将沉积于低洼处，如电缆沟中。
山东乐虎游戏研发的防爆型六氟化硫泄露报警系统采用“双光束非分光红外线(NDIR)检测技术” ，24h实时监控六氟化硫泄漏情况，另有大屏播报以及语音播报，由气体变送器和主机两部分组成。可以根据现场需求，联动电磁阀、排风扇、喷淋等外接设备。
一、SF6、O2气体变送器外观及接口

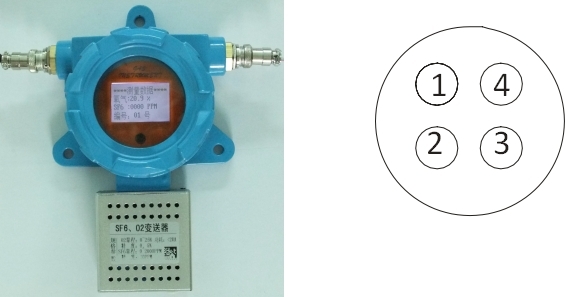

六氟化硫泄露报警器采用防爆设计，防护等级为IP65。测量精度高，安装方便，布线经济。SF6、O2气体变送器外观图如下图所示：
1：电源正--红
2：通信 485A--黄
3：通信 485B--绿
4：电源负--蓝
二、性能及参数
尺寸：210mm（宽）*210mm（高）*95mm（深）
重量：1KG
供电电压：8~24V
功耗：<2VA
防护等级：IP65
接口：4 芯航空插座
显示：2.0 寸液晶屏，红外自动开启背光
工作温度：-10~+50℃
储存温度：-40~+85℃
工作湿度：5%~90%
SF6传感器原理：双光束非分光红外线(NDIR)检测技术
氧气传感器原理：电化学原理
SF6 检测范围：0~5000PPM
分辨率：1PPM 精 度：±2%（0～1000PPM））
氧气检测范围：0~25%
分辨率：0.1% 精 度：0.5%
通信接口：带隔离的 RS485
三、操作说明
编号 | 界面 | 说明 |
1 |
***系统自检*** -88- 02
| 开机启动，报警灯在上电后会启动 0.5 秒，之 后进入第一个界面。 “***系统自检***”：其中的‘*’将会依次出现并闪烁。 “-88-”：传感器预热倒计时。 “02”：代表当前变送器配置编号为 2号。 |
2 |
***数据测量*** SF6:0000ppm 氧气 ：20.9% 编号 ：02
| 自检结束后变送器进入测量界面： “SF6 泄漏量***”：其中的‘*’将会依次出现数量的变化并闪烁。 “0000PPM”：当前测量的 SF6 值。 “02”：代表当前变送器配置编号为 2 号。 |
3 |
***配置编号*** 02

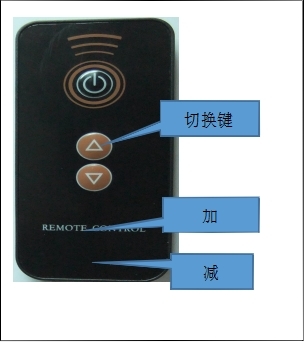

| 配置编号界面： 在自检界面或者测量界面按功能键/切换键进入。 “****配置编号****”：其中的‘*’会闪烁。“02”：当前编号配置为 02，按遥控器“+”、 “-”号界进行设置。 |
4 |
***SF6修正值*** 000PPM
| SF6 修正值界面： 在配置编号界面按功能键/切换键进入。 “****SF6 修正值***”：其中的‘*’会闪烁。 “000PPM”：测量的真实值将会加上或者减去次修正值，按遥控器“+”、“-”号界进行设置。（主要用于零点的标定） |
5 |
***SF6修正系数*** 0.0%
| SF6 修正值界面： 在 SF6 修正值界面按功能键/切换键进入。 “***SF6 修正系数**”：其中的‘*’会闪烁。 “0.0%”：测量的真实值=测量的真实值*（1+修正值）），按遥控器“+”、“-”号界进行设置。 |
6 |
***氧气修正值***
| 氧气修正值界面： 在氧气修正值界面按功能键/切换键进入。 “***氧气修正值***”：其中的‘*’会闪烁。“0.0%”：测量的加上修正值之后为显示值，按遥控器“+”、“-”号界进行设置。 |
7 | 数据保存 | 校正结束后必须按功能键/切换键，变送器将 会进入数据测量界面，此时所有配置数据将会 保存，保存后变送器不需要从新启动，系统自 动执行新的配置数据。 |
四.通信协议
波特率：2400,8 位,无校验
主机发送 SF6，O2 测量帧（所有信息高位在前）CRC：低位在前。
变送器地址 | 功能码 | 寄存器地址 | 寄存器个数 | CRC 校验 |
xx | 0x03 | 0x0000 | 0x00xx | xxxx |
变送器单元响应
变送器地址 | 功能码 | 字节数 | SF6 测 量值 | O2 测量值 | SF6 传感器电压值 | 氧气传感器电压值 | CRC 校验 |
xx | 0x03 | 0xx | xxxx | xxxx | xxxx | xxxx | xxxx |
第四条计算结果：
SF6 测量值：0PPM
氧气测量值：16 进制 00D1 = 209 氧气含量为 20.9%
SF6 电压值：16 进制 0140 = 320mV
SF6 电压值：16 进制 0140 = 320mV
氧气传感器输出电压：16 进制 0528= 1320mV
寄存器地址 | 功能 | 寄存器长度 | 折算系数 |
0x0000 | SF6 采样数据（高位在前） | 2 bytes | 1 |
0x0001 | O2 采样数据（高位在前） | 2 bytes | 0.1 |
0x0002 | SF6 传感器电压数据（高位在前） | 2 bytes | 1 |
0x0003 | 氧气传感器电压数据（高位在前） | 2 bytes | 1 |
