某市中心医院变电所电缆监测系统方案书
来源：乐虎游戏电子
浏览：5341
发布日期：2018-12-20
电缆在各种基础设施建设中（例如：机房、楼宇配电室）充当着重要能源输送角色。它无处不在，由于分布广，又易燃，着火后又具有串延性，所以由于电缆工作温度异常而发生的火灾应引起乐虎游戏各级管理者的足够重视。
近年来，机房等诸多用电设施环境因为电缆着火引起的火灾事故频繁发生。据不完全统汁，全国近十年来发生因电缆着火蔓延成灾的重大事故逾百起，累计烧毁电缆32万多米，恢复重建工作耗资大，费时长，数据损毁，造成不可估量的损失。电缆火灾事故还有其特殊的危害，那就是控制回路失效造成事故扩大，甚至损坏主设备，而且修复困难，长时间不能恢复生产，特别是在医院这种对电能要求极高的场所，一旦断电，后果不堪设想。
通过对以往电气火灾发生的机理分析发现，因电缆电流过荷或电缆接头接触不良而异常发热到最后发生火灾，它是一个渐变过程。所以，为做到对用电环境全天候监测，乐虎游戏必须从早期防范开始，那么，最有效的技术手段就是从供电电缆测温入手，直接切入事件的关键点，通过监测电缆及接头工作温度是否异常来警示整个用电系统环境是否处于安全状态。
电缆监测：现场共有楼层21层（地上19层，地下2层），每个楼层分别有A、B两个竖井，电缆从负2层的10KV变电所出来以后经竖井到达每个楼层，每个楼层的竖井和桥架分布着数量不等的电缆,需要监测电缆温度。
电缆接头监测：在负2层的10KV变电所内有电缆接头箱36个，每个接头箱内有6个接头需测温。
每个楼层有配电箱一个，每个配电箱有三个电缆出线接头，是否需要监测？
10KV变电所电缆 负1层低压配电井电缆
10KV变电所电缆头
电缆测温系统组成：DTS-4温度传感器、DCT-6L温度监测器、通讯网络、监控主机及ZRMSCADA监控软件。
电缆监测系统特点：
采用新型集成式温度传感器，具有大容量实时在线信号采集处理和自检功能；
采用一总线式测温，简化了布线。一台采集器可带128个测点；
监控计算机用户画面可生动地显示传感器运行情况；
系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头
具有功能强、可靠性强，组网灵活，而且兼有耗能低，体积小、价格低的优点
1. DTS-4温度传感器
温度传感器接入一条总线连接到温度监测器，温度监测器可以分两个方向布置总线，每条总线长度可达600米，可接入64个点；
每个温度传感器在出厂时都具有编号（1~128），因此在一条温度采集总线上可以同时挂接128个温度传感器，而不会出现混乱现象。
性能指标：
传感器测温范围：-55℃~+127℃；
传感器测温误差：小于0.5℃（全量程范围）；
传感器测温分辨率：±0.1℃；
传感器耐压值：温度传感器可经受ESD±10000V高压；
传感器电缆长度≤1000米；

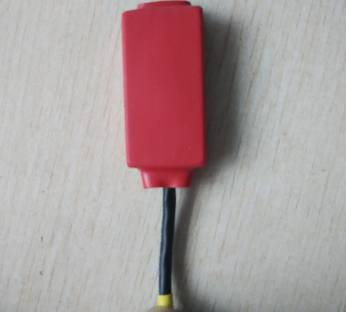

传感器实物图 尺寸（长宽高55mm*25mm*10mm）
2. DCT-6L温度监测器
DCT－6L型温度监测器具有极高的可靠性和安全性。监测器主机的液晶显示屏循环显示出每个监测点的温度值，通过连续监测电缆各个监测点的运行温度，可确定各个监测点处的发热程度。通过RS485方式上传到监控计算机，方便运行人员能够对电缆温度进行准确地巡检，对电缆运行状态能够及时地掌握。
性能指标：
监测器有1路报警输出
监测器循环显示各测点的温度数值，可带两条测温电缆，共计128个点；
监测器通过485总线或光纤通讯可把采集的温度数值上传至监控计算机；
监测器通讯总线采用安全隔离措施，使信号都经过高压隔离，经受的电压冲击典型值为1500VRMS/分钟或2000VRMS/秒
监测器实物图 监测器尺寸（长宽高 106mm*95mm*95mm ）
3. ZRMSCADA监控软件
1、软件功能描述（软件界面可根据现场电气系统图定制）
ZRMSCADA温度及环境监测软件由实时数据采集和显示、历史数据和报警数据管理、报警联动等部分组成 , 它能对分布在不同地点机房实现远程监测、集中管理，对机房内电缆层电缆温度、各种开关量传感器等进行实时数据采集和处理，及时发现问题和隐患。
2、主要功能介绍
可以根据现场环境位置不同配置各个传感器位置报警提醒迅速直观。
可以对不同地点的机房集中进行管理,对机房电缆层内电缆温度, 环境状态、报警信息等进行远程监视, 具有良好的扩充性。
系统可以提供声光、手机短信等多种报警方式,保障警情及时发出。
系统具历史数据查询,报警数据查询等各种数据查询功能。

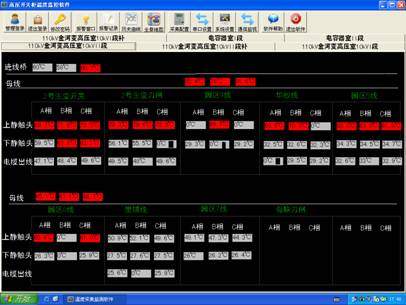

软件主界面示例（可根据要求改动）

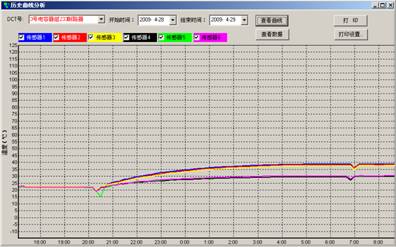

历史曲线图
现场结构图

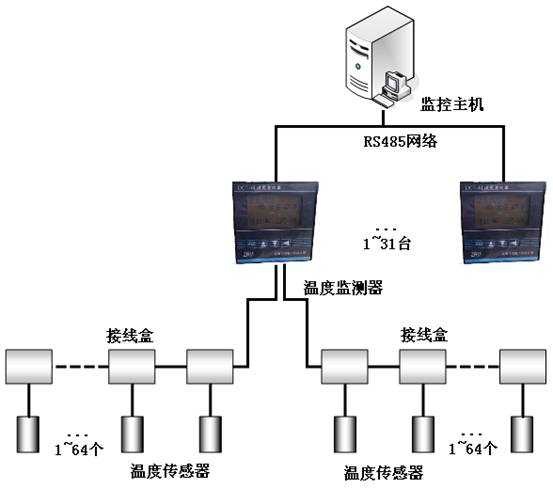

电缆测温方案：每一个楼层内有A、B两个低压配电井，在每一个低压配电井内的电缆和桥架上均匀布置X个DTS-4温度传感器，温度传感器用485线串联起来接入DCT-6L温度监测器，每一个配电井内放置一个监测器，大楼同一侧配电井内的温度监测器通过485线从高的楼层一层层向下一楼层并联起来，最终连接到10KV变电所内的监控主机。
电缆接头测温方案：在每一个电缆接头上加装一个DTS-4温度传感器，每一个传感器用485线串联起来后与DCT-6L温度监测器相连接，一个总配电箱内安装一个温度监测器，相邻监测器之间用485线并联，最末端监测器通过屏蔽双绞线与10KV变电所内的监控主机相连接。
若每个楼层配电箱的电缆出线接头需加装测温，每个电缆头安装一个DTS-4传感器，传感器用485线串联起来后可并联接入电缆测温方案的温度监测器。
五、 配置表及报价（数量根据用户要求配置）
略
六、 售后服务承诺
我公司承诺对所有售出商品（含工程）均具有12个月免费保修服务，终身维护。响应时间为8小时内回复。如需现场服务，省内24小时到达现场。省外48-72小时到达。
