电缆沟廊光纤测温及消防报警系统方案

一、现场情况及需求分析

现场有2条电缆，各长5公里，分别在电缆沟廊两侧。其中有14个电缆接头，整个电缆沟廊的测温需要敷设分布式测温光纤，用以监测电缆的温度。

分布式光纤测温主机配置为2通道最长可测8KM。

现场另有5个配电室，每个配电室分别配置一套消防报警系统，需要5台消防报警主机及数个烟雾探测器.

主控室：主控室内配置一台分布式光纤测温主机。

二、技术方案

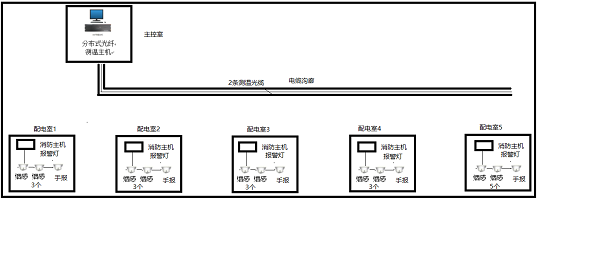

1、系统方案图

2、方案设计

2.1电缆桥架、电缆沟内电缆温度监测及超温预警采用分布式光纤测温系统，沿每层电缆桥架呈S形敷设铠装测温光纤，电缆中间头等重点监测部位多敷设一些，光纤最终接入光纤测温主机，采集光纤上温度。光纤测温主机安装在主控室内。

2.2 在5个配电室内安装ASD-TC5802型消防主机及ZR-611烟雾探测器，当火灾隐患发生时，及时发出火灾报警。并在现场按照手动报警装置，实现人工手动报警。

三、技术参数

1、分布式光纤测温主机

测温主机是分布式光纤测温系统的核心设备，实现了温度解析和火警判断的功能。

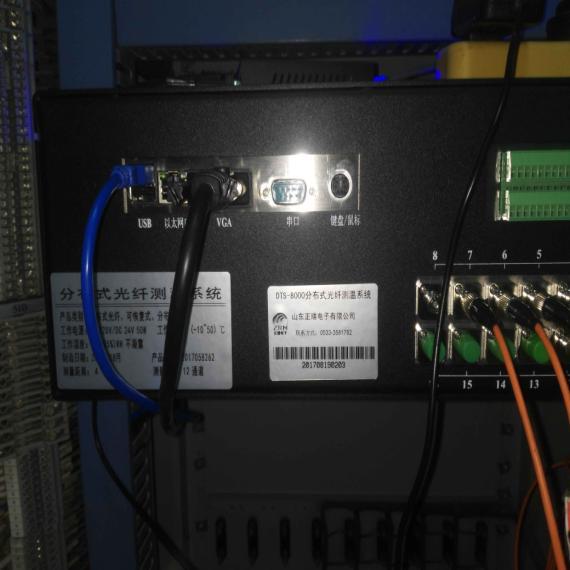

n 测温主机外观图

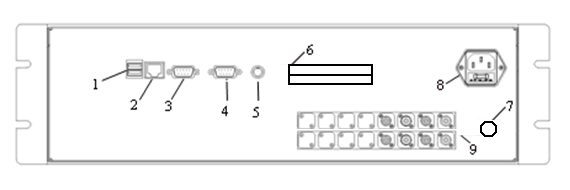

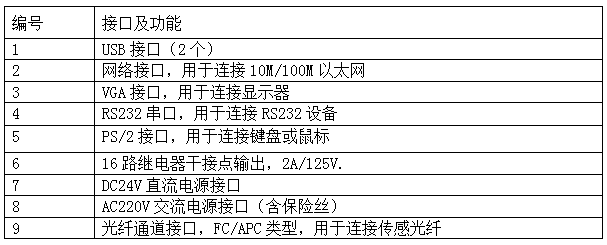

n DCT-8000主机接口示意图

2、感温光缆

n 感温光缆示意图

n 光缆连接头示意图

安装方式：每层电缆按S型分布感温光缆。

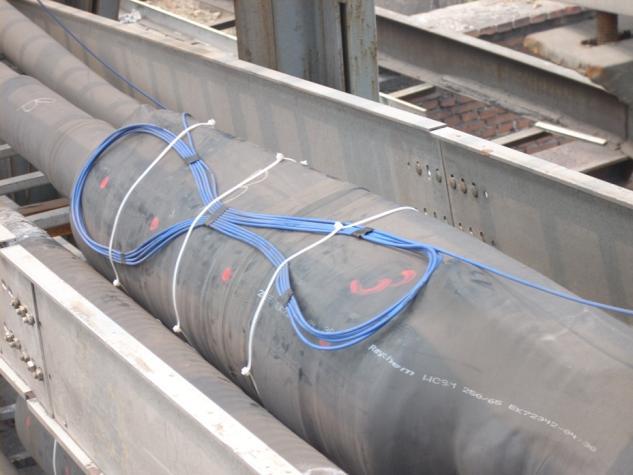

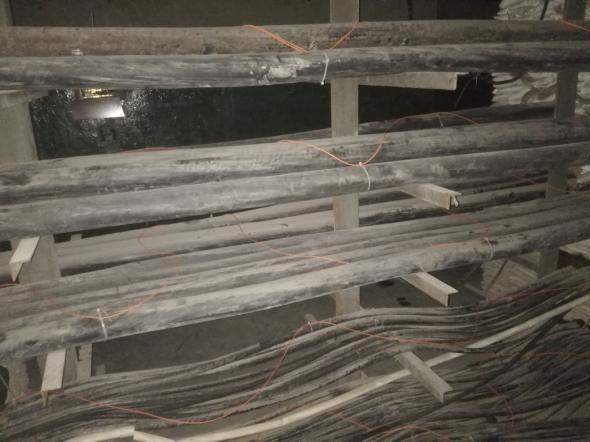

安装图

3、烟雾探测器主机

用于火灾初期（过热、阴燃、或低热辐射与气溶胶生成阶段）的早起探测报警，报警时间比传统的火灾探测提前数小时，从而尽可能的减少火灾损失。

系统采用彩色汉字液晶显示，可储存、查看系统所有报警、故障及各类操作的汉字信息，具有语音提示功能。

本探测器采用先进的气体检测技术、激光光学技术和微处理器控制技术，结合高端烟雾采样探测报警装置，实现高灵敏度报警、可靠性高。

4、烟雾探测器

烟雾探测器功能特点：

烟雾探测器 SMT工艺制造

烟雾探测器 待机电流低

烟雾探测器 抗电磁干扰和射频干扰

烟雾探测器 9-35V宽工作电压

烟雾探测器 指示灯360度可见

烟雾探测器 电源无极性输入

工作电压：DC9-35V

静态电流：50uA(MAX)

报警电流：22mA@24V; 40mA@24V

报警输出：继电器输出&LED显示

接点容量:0.5A@DC28V

报警温度：135°F（57℃）

感温类型:A1R

报警指示:红色LED长亮

工作温度：-10℃~+50℃

工作湿度:≤95%RH

产品尺寸: Φ100*55mm
