防爆电机是一种可以在易燃易爆场所使用的一种电机，主要用于煤矿、石油化工、天然气、纺织、冶金、交通等工业。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械等。

防爆电机过热是电机烧坏的直接原因，无论是定子线圈的过载、缺相、防爆电机匝间绝缘损坏还是轴承温度过高，若能及早发现，提前预防，都能避免故障的进一步发展。所以，对电机定子和轴承温度的测量监控是电机维护的重要项目。

随着无线射频传输技术的广发应用，测温元件、高能电池、高耐压绝缘材料等的开发使用，无线测温系统在防爆型高、低压电动机接线端处的使用，成为了解决防爆型电动机测温难题的最佳方案。

山东乐虎游戏研发的微型无线温度传感器(ZRDTS-6L)是基于无线LORA无线传输技术的数字集成温度传感器。信号穿透力强，不同与普通的无线测温传感器，主要应用于屏蔽严密的场所，比如：石油化工等行业中的防爆电机接线盒/防爆接线箱电缆接头/架空线电缆接头/变压器母排搭接处等部位的测温。

一、系统功能介绍

1.无线测温系统结构

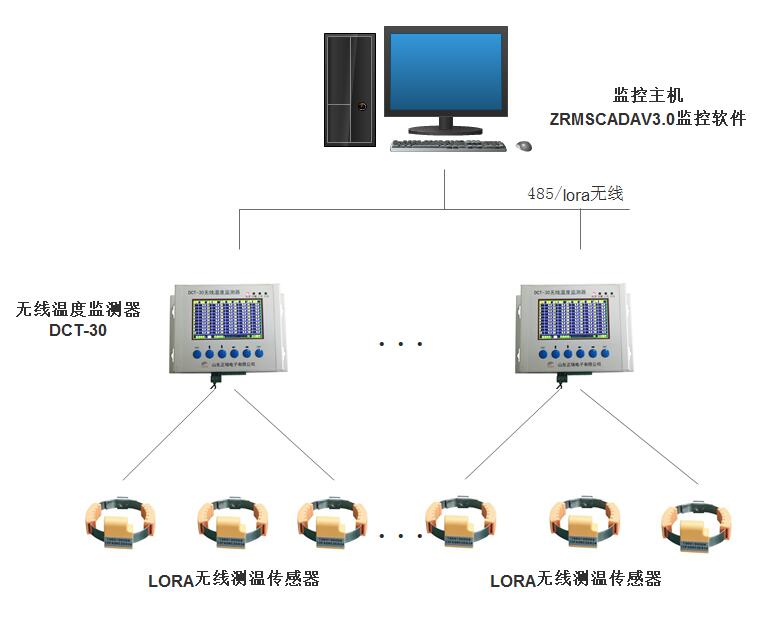

（无线测温系统结构图）

LORA无线测温系统主要由四部分组成：LORA无线温度传感器、无线温度监测器、监控主机、监控软件。其中无线温度传感器和无线温度监测器是系统的终端设备，监控主机和监控软件是整个系统的核心，负责整个系统的管理、数据记录与处理，并提供多客户端的查询功能。

本系统LORA无线测温作为数据无线传输介质。利用高精度转换芯片获取温度数值，具有高精度、零温漂特点。接收端LCD显示屏实时显示，并可以通过串口PC上位机进行数据存储处理。

二、无线测温系统各组件及功能

1、无线温度传感器(ZRDTS-6L)

无线温度传感器(ZRDTS-6L)

无线温度传感器(ZRDTS-6L)采用进口温度探头，测量精度高，抗干扰能力强。

采用电磁感应供电、磁饱和原理，一次回路电流3A-5000A之间，均能保证传感器的正常工作。

技术参数:

（1）无线介质：LORA（Long Range Radio）远距离无线通信，最大特点是在同样的功耗条件下比其他无线方式传播的距离更远，实现了低功耗和远距离的统一，它在同样的功耗下比传统的无线射频通信距离扩大3-5倍。

（2）通讯频率：470-510MHZ。3、理论距离1万米，至少穿2堵墙。具有良好的可靠性。

（3）测温元件：数字集成温度传感器，启动电流：>3A-5A

（4）测温范围：-50～500℃

（5）测温误差：小于0.5℃

（6）接口方式：无线数字通讯接口

（7）发送间隔：12秒（10秒-5分钟可设置）

（8）供电方式：电磁感应取电

（9）外形尺寸：22*21*10mm

（10）安装方式：捆绑式

2、无线温度监测器（DCT-30）

无线温度监测器可以实时显示温度数据；现场设定相关参数，具有报警和预报警功能，并可利用总线技术，组网完成集中显示、设定、数据记录等功能。因此可实现无人值班的情况下的实时监测，发现温度过高马上报警，及时处理，防患于未然，保证电机安全运行。

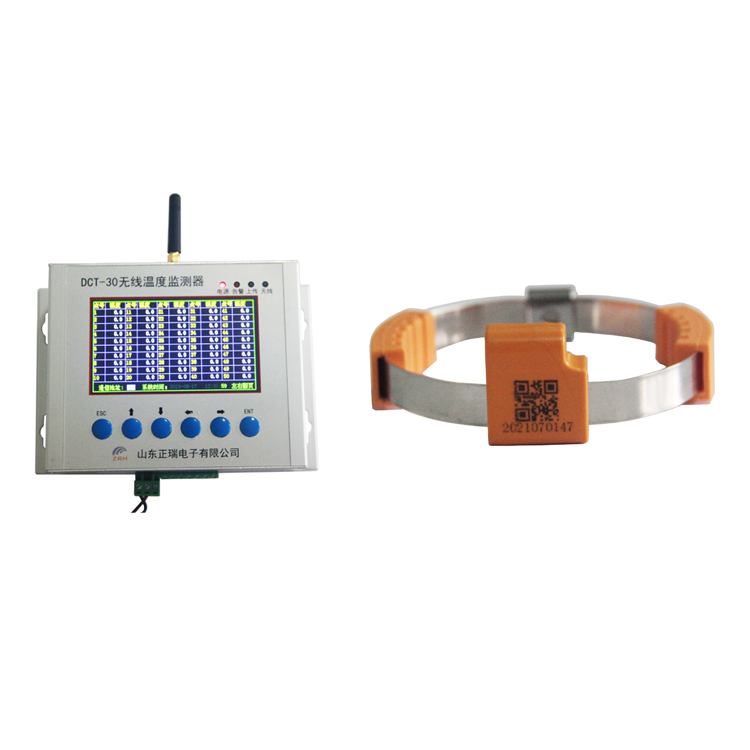

无线温度监测器（DCT-30）如下图：

无线温度监测器

技术参数：

(1) 无线温度传感器容量：250个

(2) 显示屏：4.3寸彩色，可定制触摸屏

(3) 温度显示分辨率：0.1℃

(4) 报警输出：2个（无源接点）250Vac,0.6A或24Vdc,5A。

(5) 通讯接口：RS485，RJ45网口

(6) 通讯规约：ModbusRTU，modbusTCP

(7) 报警历史数据存储：200条（可根据用户需求定制）

(8) 工作电源：AC220V或DC220V

(9) 工作温度：-20℃~70℃

（10）外形尺寸：150*120*58（mm）

（11）安装方式：挂装式和嵌入式

3、监控主机

监控主机是本系统的核心硬件平台，由数据服务器和Web服务器组成。数据服务器负责数据采集、存储、处理等业务；Web服务器为客户端提供Web服务。服务器硬件采用机架式服务器，具有运行稳定、功能强大、接口丰富的特点，为设备的扩展预留了充分的空间。

4、监控软件（ZRMSCADAV3.0监控软件）

系统软件安装在监控主机，自动巡检各台温度监测器数据，并记录、存储和发布，监控主机根据系统要求可放置于当地，也可放置于集控中心站或者调度中心。具有ModbusRTU，ModbusTCP，CDT等多种标准协议，可以增加其他非标准协议通信模块。

监控软件功能：

可以查看现场实时数据；具有超温，超限等报警功能；采用C/S结构，可通过安装客户端软件查看数据；存储历史数据，可查看历史曲线，历史报警记录等。采集各个变电站终端的信息数据；显示各电缆中间头温度，开关柜触头温度，电容器温度等；报警功能，探测器报警，温度超限报警，通信中断报警等；温度历史曲线查询；历史报警事件查询；权限管理，获得权限可通过客户端浏览数据。报警联动，报警时弹出报警画面，显示报警位置。数据上传阿里云服务器，通过手机APP查看和报警。（界面可根据客户要求任意定制）可利用用户现有的通讯通道和监控平台。

乐虎游戏无线测温系统通过LORA远距离无线通信，彻底实现电气隔离，确保系统安全可靠。该系统在防爆型高、低压电动机接线端的成功应用，提高了电动机预防性检测的实时性、准确性；通过与电机电流、环境温度、电机拖动负载类型等已有数据库的融合，利用大数据优势，可实现防爆型电机接线端寿命趋势的智能预判，为电动机科学预防性维修提供了强有力的数据支撑，有效解决了防爆型电机薄弱部位预知性维修的瓶颈问题。
