一、产品简介

DCT-6LW温度监测器作为监测高压开关柜触头温度的数据采集仪表，一般安装在高压室内。通过连续监测开关柜内接点的运行温度，无线传感器发射的无线信号通过通信接口将数据上传到后台监控主机。当发生超高温时，仪器发出报警指示，可确定触点接头处的过热程度，对开关柜运行情况实时监测。温度报警上限可通过面板人工调节。

二、产品外观尺寸

DCT-6LW温度监测器为液晶显示的嵌入式安装仪表，可在开关柜仪表室面板上开孔安装。

如下图所示：

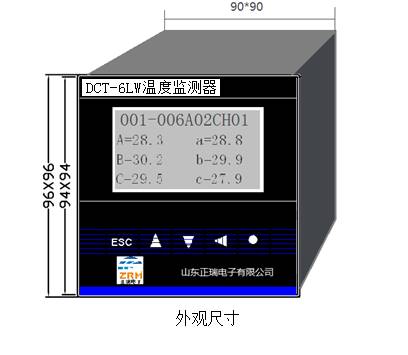

开口尺寸：90×90（mm）               尺寸：96×96×108（mm）

开关柜无线测温面板说明：

前面板

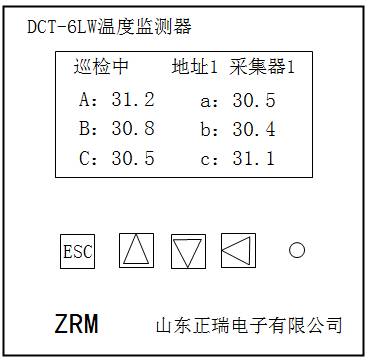

1、显示温度数据

A=XXX.X      a=xxx.x

B=XXX.X      b=xxx.x

C=XXX.X      c=xxx.x

2、按键

长时间无按键操作，液晶背光熄灭。当有任意按键操作时，液晶背光点亮。

ESC：退出键

方向上下键： +  -

ENT：确认键。

按键操作可设置下列运行参数：

本机地址（RS485通讯地址）、上限报警温度值（报警启动）、起始点号，测点总数、温度下限值（报警关闭）、无线信道。

设置需要操作密码。

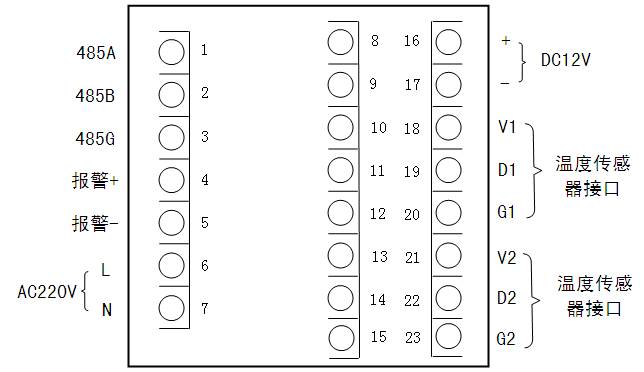

四、开关柜无线测温后面板

后面板

A、电源接入：AC/DC 110V或220V

B、报警节点，220V AC，电流50mA

C、RS485通讯接口

D、维护端口，用于更新版本操作。

五、产品性能指标

盘面安装开口尺寸为90mm*90mm*100mm（长*宽*深）。

通道：128个（支持1到128个无线数字温度探测器）。

巡检周期：42s/9通道。

报警输出：1个（无源接点）250Vac,0.6A或24Vdc,5安。

网络接口：RS-485。

工作电压：交流220Vac(无需电源适配器)。

工作温度：-40℃～+85℃。

面板嵌入式安装

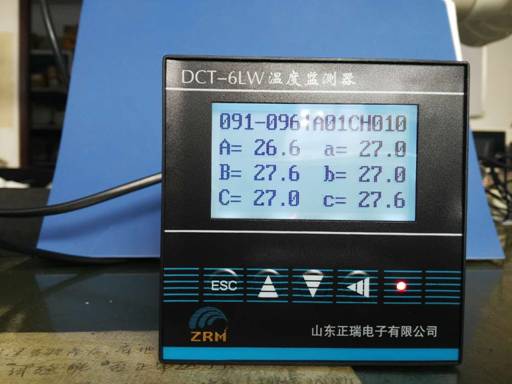

六、产品实物图

七、产品安装方式及现场安装图

1、产品安装方式

无线数字温度传感器上有温度探点，在安装时使传感器的感温探点与被测物体的表面紧密接触，从而更能准确反映被测面温度值。

无线传感器可安装在高压开关柜的母排上也可安装在小车触臂上。在安装无线探测器时，将传感器的测温点，贴到被测物体表面固定，根据实际情况的不同，可采用粘结或其它方法固定。再把DCT-6L无线温度监测器安装在高压开关柜二次仪表室内。

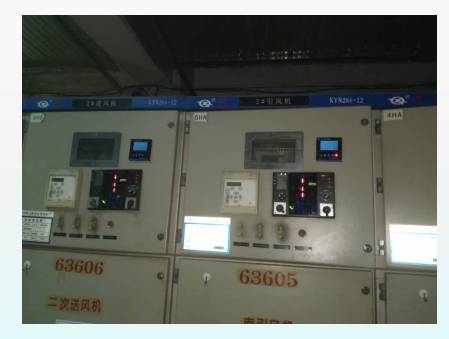

2、现场安装图
