开关柜无源无线测温的技术方式

       开关柜无源无线测温装置目前市场上常用的有三种技术方式：表面声波无线测温、温差供电式无线测温、感应取电式无线测温
一、声表面波测温

  声表面波温度传感器由叉指换能器、反射栅及压电基板组成。声表面波传感器经天线接收到外部激励信号后，通过叉指能转换器将激励转化为声表面波，该声表面波沿压电晶体表面先后传播。
  此种技术方式的测温特点反射能量较弱，需要天线在同一空间（高压仓内）接收。多种小车无法安装。母线安装需要在母线停电时安装安装布线需要在柜内多次穿梭，布线繁琐。超声通道数量有限，目前≤12个通道，由于天线发射能量大，造成规模应用时，柜间无线互相干扰。单台或少数间隔数量大的开关柜可使用二、温差供电式无线测温原理：

二、温差发电

  是利用塞贝克效应把热能转化为电能，给无线传感器供电并通过无线发送将温度数据到接收端。热电效应：赛贝克效应：金属温差至电，即现在的热电偶帕尔贴效应 金属导电体产生温差，应用：半导体制冷，用于空间探测，CPU散热能量较弱，造成发送间隔不稳定，发送数据周期较长，实时性差受发电板体积限制，部分小车无法安装。

三、感应取电式无源无线测温

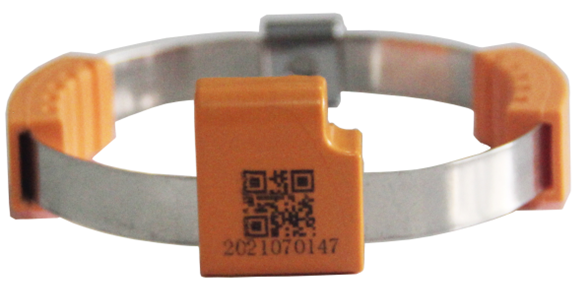

山东乐虎游戏DTS-6无线温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在3A-5000A之间，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

   无源无线测温特点：

（1）能量来源：传感器利用一次回路电流取电，能量供给远远不断，温度采样速率随意设定。

（2）超低功耗设计：主芯片采用美国TI公司，功耗低，低可至0.03mw，区别于传统的感应供电，不存在发热现象。

（3）温度传感器一次回路取能范围大大加宽:只用2a就可启动，高至10000A，完全满足现有市场的开关柜负荷要求（现有市场的开关柜设计负荷高可至6000A），基本无盲区。

（4）外观设计：超精小化设计，适合所有的开关柜及电缆接头等多种部位的温度监测，无需根据不同测温位置，不同开关负荷选用不同规格尺寸，不同技术参数的传感器，大大节省了供货难度和供货时间，同时现场安装更方面快捷，大大缩短了现场安装时间。

（5）测温元件：采用耐高温、高精度热敏电阻，测温范围宽至-40℃～+200℃，精度 ±1% 。
