一、概述

  供水泵房距离厂区控制中心较远，在管理上存在水泵故障不能及时发现，人员管理成本高，时效性较差，严重时甚至会影响生产等各种问题。

  水泵无线变频远程控制系统，是在供水泵房安装就地控制柜，通过无线链路连接到控制中心DCS系统，实现中控室对水井泵房水泵机组远程控制，及运行状态和运行参数的自动采集、传输、处理、存储。这意味着厂区DCS系统的智能化扩展延伸。通过对泵房远程无线自动控制，实现远程泵房的无人值守，从而大大提高管理效率，大幅度降低管理成本，对提升经济效益具有积极的作用。

二、系统组成

  远程无线变频控制系统由远端监控上位计算机及监控软件（或控制中心DCS系统接入端口）、远端控制箱、远端/近端无线通信箱、就地控制柜组成。

其中：

1、远程监控上位计算机及监控软件ZRMSCADA3.0可独立实现对远程泵房水泵机组的监控。也可以在控制中心以硬接线方式进入DCS系统，由DCS系统实现PID控制算法后实时控制远程水泵。

2、远端控制箱实现将无线链路数据和DCS控制系统之间的信号进行双向转化，以实现远程传输的目的。

3、远端/近端无线通信箱用于搭建远程控制端到就地控制柜的无线通信链路，保证了两端通信的可靠性。无线通信采用基于LORA的无线通信技术，具有较强的抗多径干扰能力，相同功率下，比较其他无线通信技术，能大大增加通信距离及通信数据的可靠性。

4、就地控制柜内含先进PLC及变频驱动元件。可实现如下：

1)远方/就地的控制切换；

2)远方/就地的变频/工频无扰切换；

3)互锁及热继保护；

4)远方/就地启停控制；

5)远方/就地调频；

6)就地参数整定；

7)远方PID/就地PID控制等控制功能；

8)电压/电流/压力/故障状态/开关状态/热继状态/切换状态/运行方式等实现远方监控；

9)远程故障复位

10)远程目标值下发等全部远程监控功能。

11)同时还具备本柜自动风扇开启散热功能。初值定为高于42℃开启风扇，低于38℃关闭散热风扇。可根据用户要求设定。

三、系统结构图

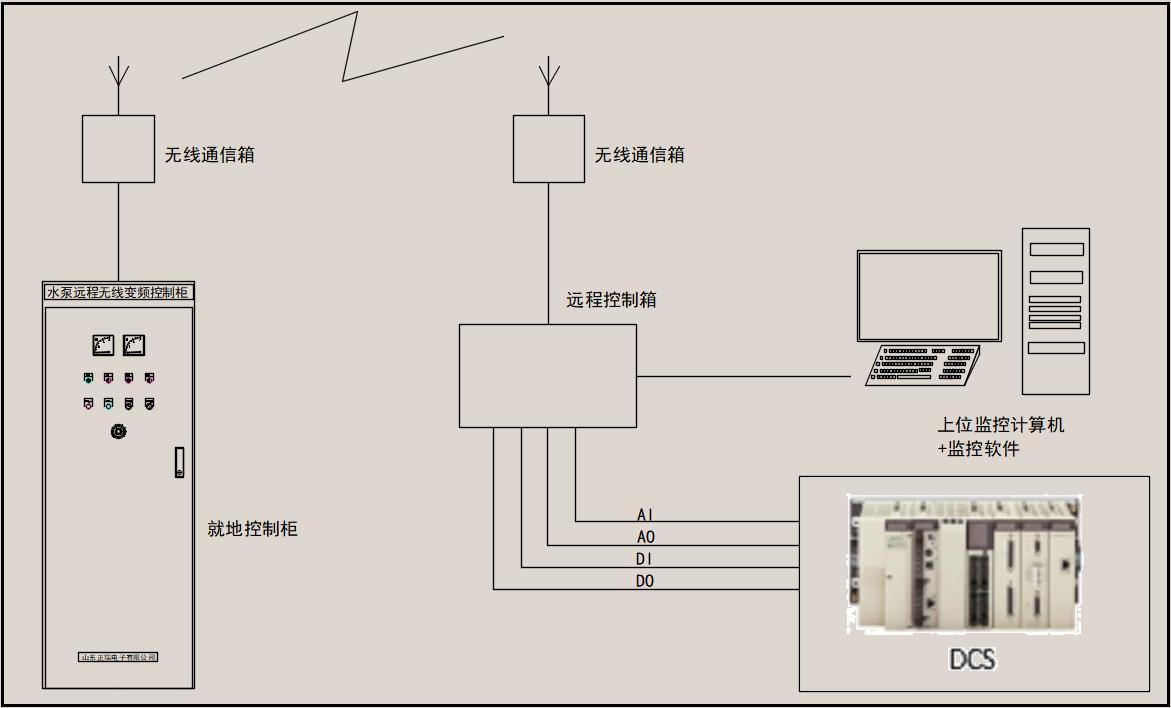

远程无线变频控制系统结构如下图所示：

远程无线变频控制系统图

四、远程监控上位计算机及监控软件

（可选）

远程监控也可选用上位计算机+监控软件ZRMSCADA ver3.0系统。

选用远程监控上位计算机及监控软件方式通信时，上位机通过以太网连接到远端控制箱的RJ45网络接口。上位机通过MODBUS-TCP与远程控制箱通信，从而实现对就地控制柜的各种调控及状态监控。

上位机监控界面可实现灵活组态监控。

五、组态监控液晶屏的连接

（可选）

系统也可以通过接入组态监控液晶屏的方式实现简单监控。该方式现场实现简单灵活，适合小系统实现。

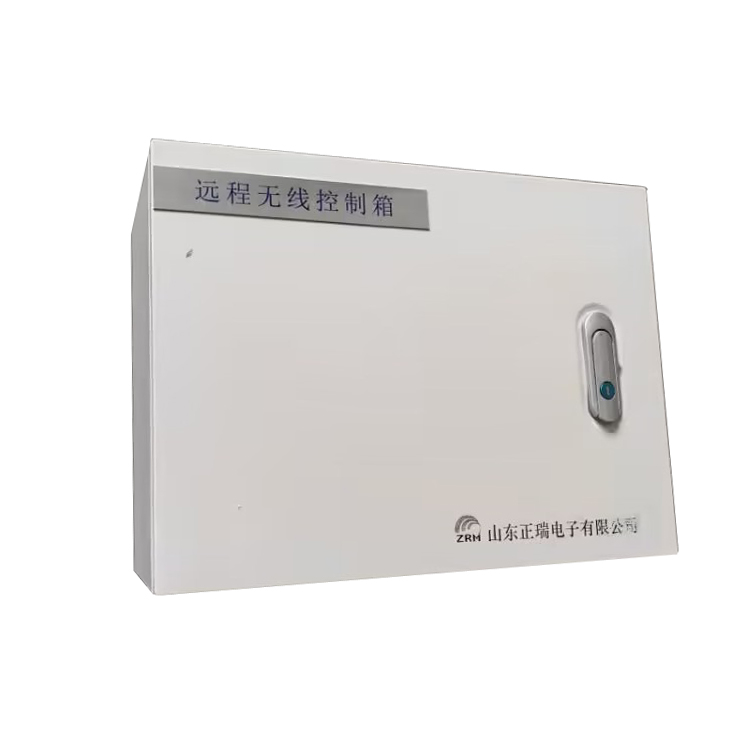

六、远端控制箱

远端控制箱通过硬接线方式接入DCS系统或连接上位计算机，或者接入组态监控液晶屏。

远端控制箱与DCS系统接线接口表：

七、远端/近端无线通信箱

1.无线通信箱

无线通信箱采用不锈钢防雨电气箱设计，适合室外安装。

为增加传输距离，天线尽量放置于室外距离地面较高的位置。虽然无线通信基于抗多径干扰，绕射能力强的LORA技术，在安装时仍然需要尽量避免周围金属遮挡。

无线通信箱尺寸：高300mm*宽250mm*厚200mm(以实际为准)

供电电源：220V±10% AC/DC

功耗：20W

2.工业无线通讯系统

远程无线通讯系统采用具备基于军工级LORA技术的工业数传电台DTU，具有数据吞吐量大，传输距离远，可以抗多径干扰，对建筑绕射能力强等特点，可实现全透明实时传输。DTU电台可任意用作主站或子站，全双工方式运行。支持各种收发频率间隔。要求具有良好的兼容性，可与其它网络（以太网、光纤环网）互联互通，共用或者并行运行。

3.无线参数：

所有参数包括频率、功率、接口格式等通过软件设置。

无线控制系统技术指标参数要求

八、就地变频控制柜

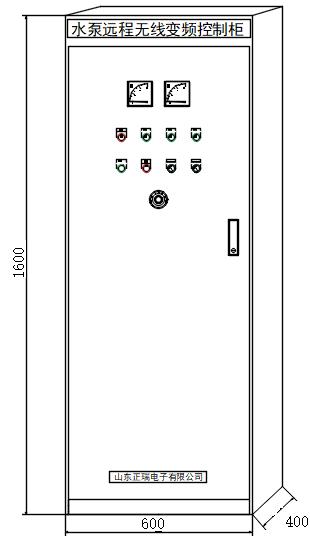

   就地变频控制柜就近安放置于泵组附近。尺寸如上图所示：高1600mm*宽600mm*厚400mm。

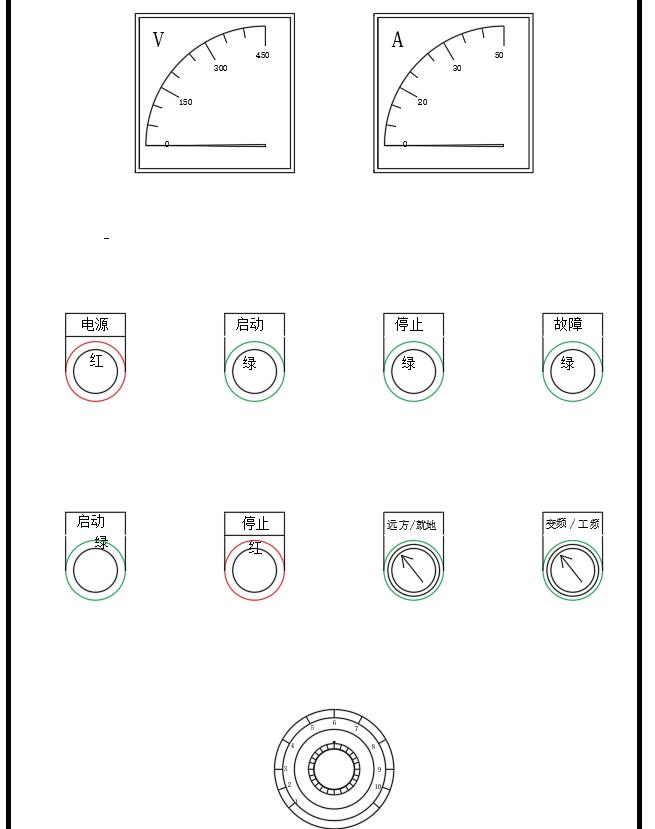

盘面如下图所示：

盘面电流电压表头为系统电流和系统电压

指示灯：电源指示、启动指示、停止指示和故障指示。

其中：启动/停止指示为泵组启动指示；故障指示为变频器故障指示。

控制按钮：

启动/停止按钮为就地方式下的启动/停止控制。

切换开关：

远方/就地：用于远方控制和就地控制的切换。

变频/工频：用于变频/工频方式的切换。

电位器：用于变频目标值的就地手动调节。

九、主要技术指标

1、设备运行环境条件：

环境温度：-30 - 50℃

最大相对湿度：5%-90%不凝露

多年平均相对湿度：<=90%

平均风速：<=12级

海拔高度：<=4000m

地震烈度：<=8级

2、功能：

1)测控终端被安装泵站现场，监测水泵状态；监测出水流量；监测泵控制模式、电压、电流、管道压力、故障报警

2)支持水泵启动设备手动控制、自动控制、远程控制水泵的启停，支持远程切换控制模式。

3)支持远程设置、修改终端的工作参数，实现远程维护终端设备。

4)可实现恒压或恒流自动控制，监控中心可以远程启动/停止水泵

5)监控中心远程采集水源井的水泵状态，监测水泵电压、电流、启停状态、故障状态、控制方式（工频/变频、就地/远程）等设备参数。监测压力、流量等工艺参数。

6)电流过大、缺相、水位过低、控制柜保护、井房停电等异常状况发生时，立即报警；

 十、安装调试：

1)远程无线变频控制柜就地安装时，尽量靠近泵组安装。安装时必须充分做好安全措施，服从厂方的统一安排。专人进行配合工作，确保安全生产。

2)调试工作包括下面两方面：

3)出厂调试：硬件调试正常工作，软件模拟设备运行；

4)现场调试：主要是系统设备的功能恢复，以实现上述工程的全部功能。

5)工期应尽可能短，并要求不能对厂方的正常生产造成影响。

6)现场验收：在整套系统达到设计的功能要求时，由双方联合派人参加验收；整套设备正常投入运行并达到设计性能。

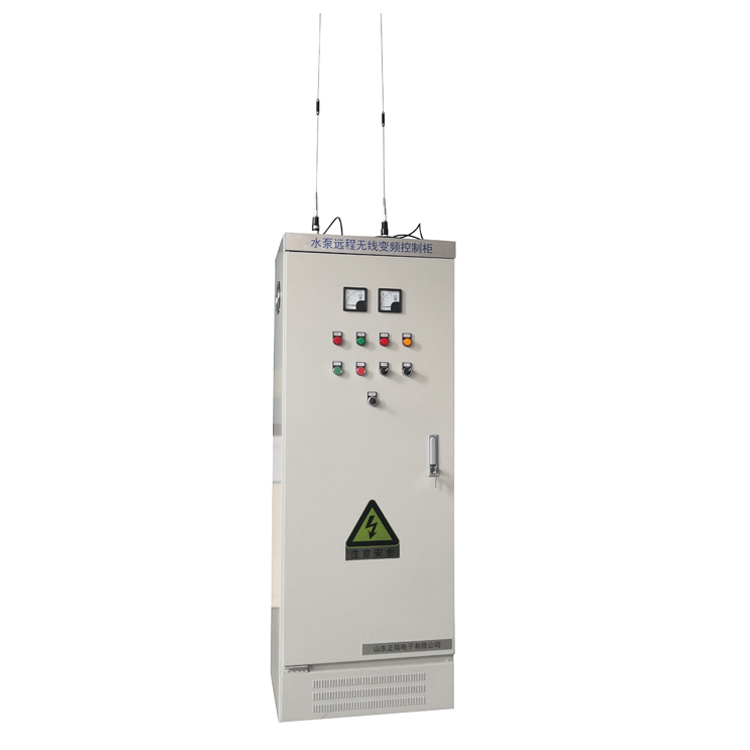

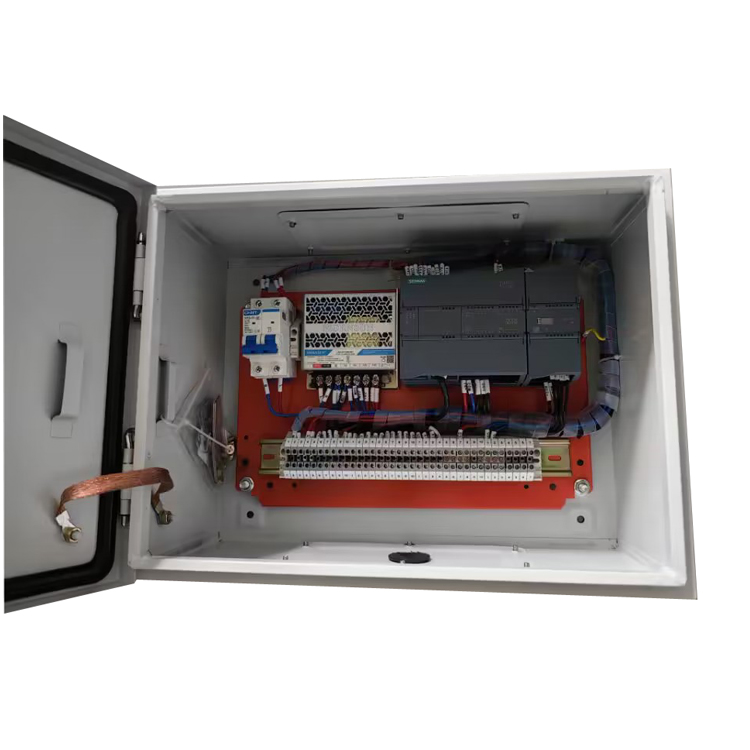

十一、产品实物图片如下：
