1. 系统简介

DCT-30无线温度局放在线监测系统采用无线传输信号，隔离开关柜内的高压。从根本上解决了高压开关柜内触点运行温度不易监测的难题。通过检测伴随局部放电而产生的电磁波辐射及开关柜接头温升现象，装置扫描开关柜内的电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测的局部放电脉冲簇数据和开关柜头温升数据上传DTU。

2. 系统组成

DCT-30无线通信式高压开关柜温度在线监测系统有以下部分组成：

2.1 无线温度传感器：用于探测高压电气接触点温度并通过无线数字信号上传到DCT-30无线温度监测器。

2.2 局放采集装置：包括局放采集器和局放传感器，传感器安装到开关柜电缆室内，局放采集器采集传感器数据分析上传到DCT30监测器。

2.3 无线温度局放监测器（型号：DCT-30）：用于接收无线温度传感器发射的无线数字信号, 通过显示屏显示当前所测温度。同时通过RS485通讯采集局放采集器数据，最后通过网络上传到监控主机.

2.4 监控主机及监控软件：监控主机上安装ZRMSCADA集中监控软件，采集无线温度监测器数据，通过组态画面实时显示，超限报警，能够查询温度历史曲线进行分析，为设备的热故障维修提供可靠的依据。

  3. 系统结构图

4. 系统装置详细介绍

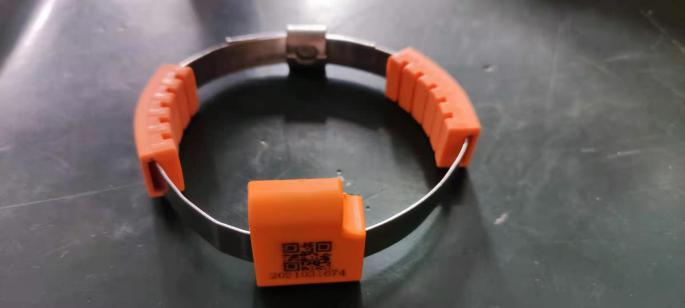

4.1 无线温度传感器

温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在10A-5000A之间，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

性能指标

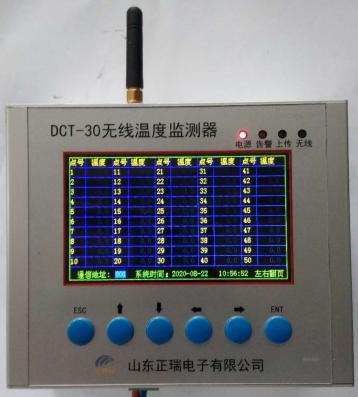

4.2 无线温度局放监测器

监测器简介和性能指标

用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过显示屏显示当前所测温度。同时通过RS485通讯采集局放采集器数据，通过网络上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度局放状态能够及时地掌握。

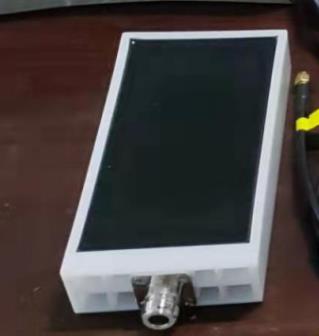

4.3 局放传感器

局放传感器:系统使用内置式高频传感器，内置传感器安装在高压柜电缆进出线仓内。

技术参数：

检测频带：200MHz~2000MHz；

高频UHF天线,无源无线原理；

信号传输方式：SMA；

接口：BNC。

检测灵敏度：10pC；

负载阻抗,：50 Ω；

重量：0.6Kg

尺寸：165mm*85mm*30mm

安装方式：强磁吸附安装

安装位置：电缆室

防护等级：IP65

环境条件：-20℃—+70℃,10-95% RH 非冷凝

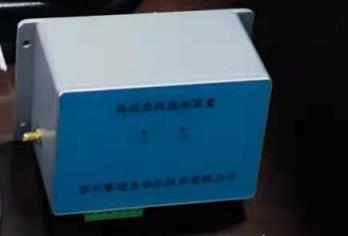

4.4 局放数据采集器

通过高性能的同轴电缆线将数据传输到采集器上，采集器通过485数据线传到DCT30监测器。采集器需要AC220v电源供电。

技术参数：

一体化铝合金设计;

电源：220V/50Hz;

外形尺寸： 198mm*239mm*85mm;

通信协议：modbus RTU、具备遥信功能;

功耗： 5W;

总量：0.65kg;

4.3 ZRMSCADA在线监测软件

ZRMSCADA在线监测软件分为通讯模块，监控模块，组态设计模块组成。

通过该软件，能够与不同协议的终端仪表通讯，并将数据写入SQL数据库，可查询历史记录，曲线，报警窗口弹出，打印等。同时能够实现局域网内客户端查看数据,数据上阿里云服务器，通过手机APP查看和报警。

主要功能：

具有ModbusRTU，ModbusTCP，CDT等多种标准协议，可以增加其他非标准协议通信模块。

可以查看现场实时数据；

具有超温，超限等报警功能；

采用C/S结构，可通过安装客户端软件查看数据；

存储历史数据，可查看历史曲线，历史报警记录等。

采集各个变电站终端的信息数据；

显示各电缆中间头温度，开关柜触头温度，电容器温度等；

报警功能，探测器报警，温度超限报警，通信中断报警等；

温度历史曲线查询；

历史报警事件查询；

权限管理，获得权限可通过客户端浏览数据。

报警联动，报警时弹出报警画面，显示报警位置。

数据上阿里云服务器，通过手机APP查看和报警。

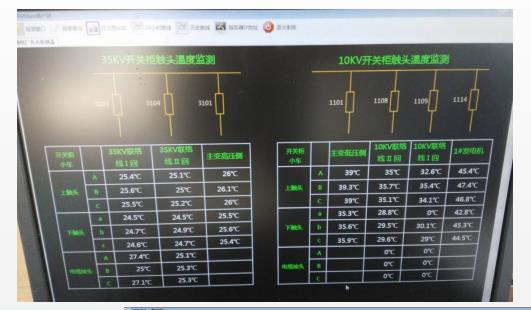

                                    软件主界面
