山东乐虎游戏电子有限公司网络时间模块内嵌了NTP/SNTP协议，符合网络时间协议RFC-1305/5905/1769（Network TimeProtocol Version 4） ，能向网络上的终端提供时间查询服务。需外接一个串口时间报文输出，并有秒脉冲输出的时钟源。

1、使用方法

1.1、系统结构

乐虎游戏推荐的使用方式可参考下图系统结构，本文的描述都基于这样的系统结构。

1.2、外接时钟源

模块正常工作时， 需外部接一个准确的时钟源。时钟源应可以从串口输出时间数据，并提供秒脉冲的功能。市面上很多个 GPS 授时模块能很好的满足这个要求。通用的网络授时模块仅能解析NMEA0183 语句的推荐定位语句（RMC） 语句格式请参考附录。

1.3、停止工作

由于模块的时间精度完全依赖于外接时钟源的精度。在外接时钟源失效后， 模块正常工作 60秒，后停止提供时钟服务。串口时钟帧或秒脉冲失效都能导致网络授时模块停止工作。

2、输入信号要求

所有信号包括串口与秒脉冲，都是 TTL 电平的方式，高电平输入电压 2.4～5V，低电平输入电压 0～0.8V

2.1、串口输入

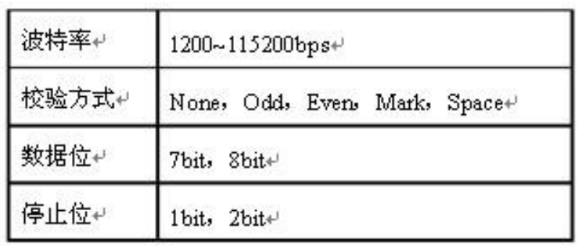

模块串口接收是一个异步串行接口，支持以下设置

2.2、秒脉冲输入

外部时钟源提供的秒脉冲应是高电平脉冲，高电平的上跳沿对应 0 秒时刻。脉冲宽度在1ms～900ms 之间。

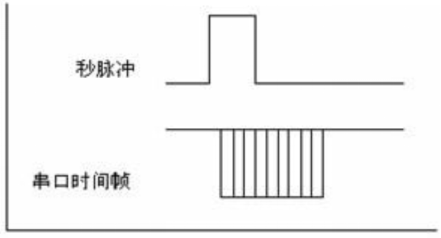

2.3、秒脉冲与串口时间帧相位关系应用中，应严格遵循此相位关系，否则将导致模块提供时间不准。秒脉冲先输出，与秒脉冲对应的时间的数据帧随后输出。可参考下图：

3、模块的性能

3.1、瞬间服务能力

表示某个很小的时间内，能接受 NTP 客户端的时间请求的个数，其表征模块能同时处理多台客户端请求的能力，这个指标主要由设备网络数据缓冲大小决定。乐虎游戏的模块采用了具有 2KRAM 网络缓冲的RAM 嵌入式处理器，考虑到一帧SNTP请求帧为90字节，因此模块的瞬间服务能力为：瞬间服务能力 = 2000/90 ≈ 22 台

3.2、秒服务能力

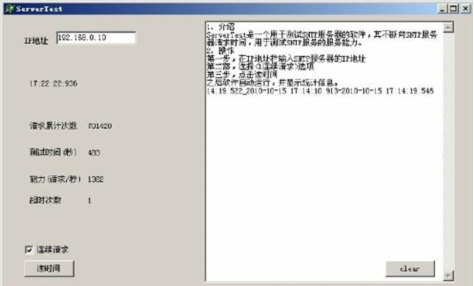

为此，乐虎游戏编写一个测试程序，测试模块的秒服务能力。程序运行后不断的请求时间->等待回应->请求时间->等待回应…，程序计算每秒的请求数与回应数。由此评估模块的服务能力。实际上，这样的测试方法比较保守，实际的服务能力会比测试结果高，因为模块在计算机处理回应帧时间是空闲的。使用多台计算机同时测试，结果会更精确。

测试结果如下：

测试结果

测试时间： 483 秒

请求累计次数： 701420 次

因此，平均的秒服务能力 = 701420 / 483 = 1452 次

当乐虎游戏用三台计算机同时进行测试是，平均的秒服务能力大约是 3000 次/秒。
