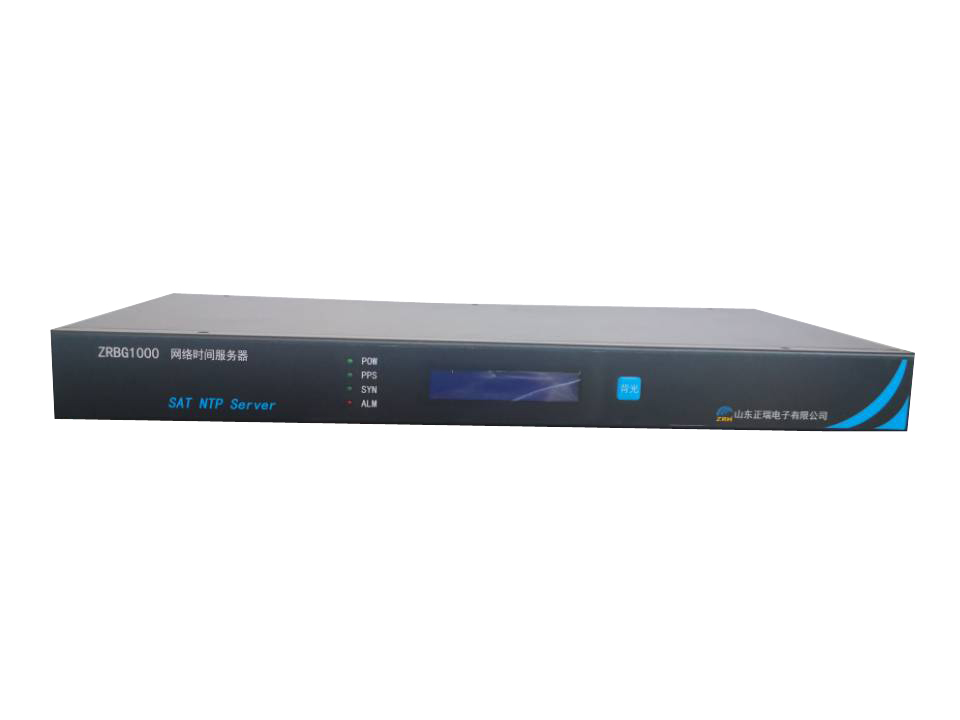

ZRBG1000卫星时钟 NTP网络时间服务器

编辑:乐虎游戏电子   发布时间:2022-09-06   阅读:2451

产品概述

ZRBG1000卫星时钟主时钟采用表面贴装技术生产,以高速芯片进行控制,具有精度高、稳定性好、功能强、无积累误差,不受地域、气候等环境条件限制、性价比高和操作方便等特点,适合无人值守。广泛应用于电力系统、网络同步、通讯、交通管理及国防等需要对时、记时、守时等领域。

装置输出信号可配置有标准RS232、RS422/RS485、NTP网络对时等多种接口形式,方便与相关设备的驳接,实现单向或双向通讯。可以适应各种不同设备的对时需



装置特点

1. 机架式结构,1U、19”标准机箱,安装方便,机箱经防磁处理,抗干扰能力强。

2.选用高性能、宽范围开关电源,工作稳定可靠,装置电源供电自适应。(按订货技术协议配置,缺省为单电源。)

3. 采用GPS/BD双系统精密授时,支持单GPS、单北斗、 GPS/北斗联合授时多种授时方式,并可通过维护串口修改授时方式。可通过LED在线显示日期时间和GPS北斗卫星的收星个数,直观反映装置的同步状况。

4. 装置前面板有“POW”灯、“PPS” 灯、“SYN” 灯、“ALM” 灯多种工作状态指示,便于运行值班人员的日常巡视。

5. 模块化结构,NTP端口数量可灵活配置,最多配置6路NTP/SNTP网络对时信号,端口可以灵活的配置使用,可以用在不断增长变化的网络环境中;还可用于不同的子网或不同的物理隔离的网络中,使多个物理隔离的网络共享时钟资源。

6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系统及支持NTP协议的路由器、交换机、DVR、智能控制器等网络设备。

性能指标

1.技术指标



项目

技术参数

运行条件

工作温度

-20℃~+70℃

贮存温度

-40℃~+85℃

电源

交流供电

85-240VAC 47Hz~63Hz

直流供电

85-240VDC

装置功耗

≤30W

GPS/北斗天线

频率50Ω

B1&L1

阻抗:

50Ω

增益

42dB±2dB

外接电缆

RG-58/U

连接器

BNC-J

天线体积

φ106mm×121mm

信号接收器

定位授时

单系统独立授时、双系统联合授时

通道

192 通道

授时精度

1PPS 优于 20nS

接收频率

1575.42MHz(L1 信号)

接收灵敏度

捕获〈-160dBW,跟踪〈-163dBW

捕获时间

冷启动〈1min

热启动

〈20s

守时精度

高精度恒温槽晶振优于 4μS/24h

守时精度

温补晶振优于 4.2μS/min

装置接口

可根据实际应用灵活配置

网络

界面规范

10Base-T/100Base-TX 自适应

物理接口

RJ45

操作方式

网络搜索设置软件, web 远程登陆

协议

ARP、ICMP、UDP、NTP、SNTP

串口

串口参数

波特率 1200-19200 可选,数据位 8 位,一位起始位,一位停止位,无校验

物理接口

COM  DB9针

电平方式

RS232

RS232

2-RX 3-TX 5-GND

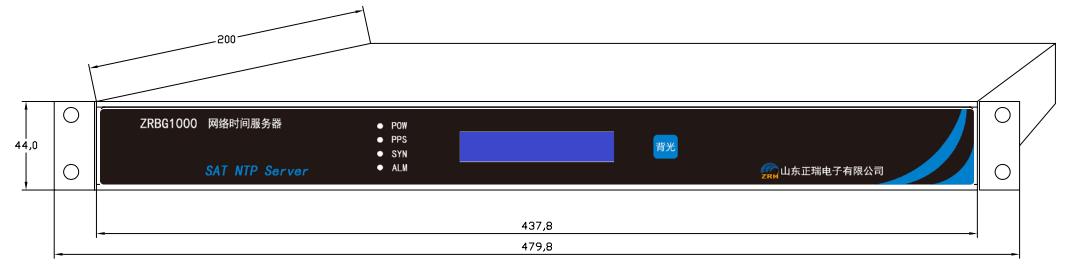

2、装置尺寸

如图所示:时钟主机为标准19”1U插箱,适合标准电力机柜。


装置的结构



1、装置的前面板

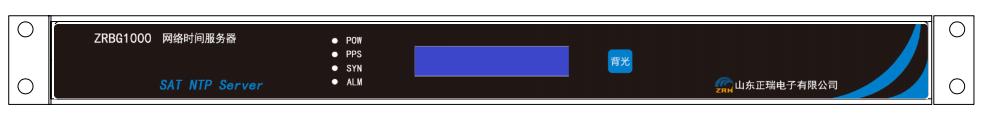

主时钟前面板示意图

A、指示灯含义:

POW:电源指示灯;

PPS:秒脉冲示灯;

SYN:NTP服务器时间同步运行指示灯;

ALM:故障指示灯;卫星失锁报警;


B、LED液晶屏显示:






显示日期年月日,时间时分秒,时间源,卫星数量,天线状态;

背光按键用于点亮屏幕;



2、装置后面板图

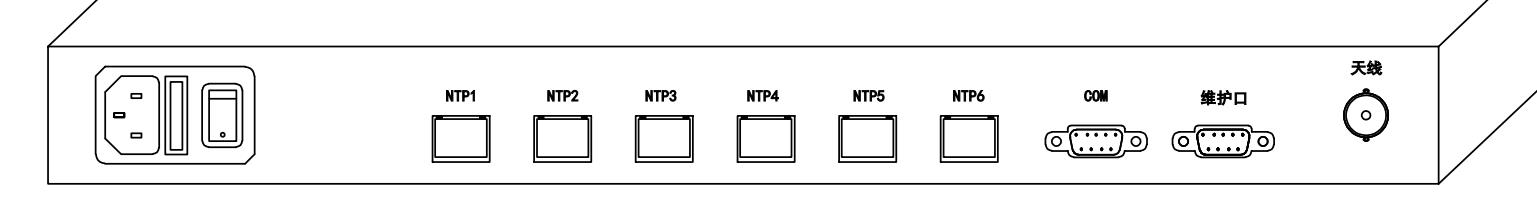

主时钟后面板示意图

A、维护口

用于对装置卫星接收模块进行设置;

B、COM口

为9针D型RS232接口,可以输出时间报文,其中2脚为RXD收,3脚为TXD发,5脚为地。串口报文如下:

01 帧头,为16进制,表示报文开始。以后依次是

YYYY    4位年

MM    月

DD     日

hh      时

mm    分

ss       秒

A/V    有效位。A有效,V无效。

Pppp.pppp  位置纬度信息

N      北纬标志

Ppppp.pppp  位置经度信息

E      东经标志

0D 0A  报文结束。

可根据要求改动为用户报文。



C、NTP网口

 NTP1~NTP6为6个NTPServer网口,每个网口之间物理隔离,可以设置独立的 IP 地址。 每一个网口的出厂 IP 都为 192.168.1.240,可以通过我公司提供的专用搜索设置软件或WEB浏览器登录进行设置。

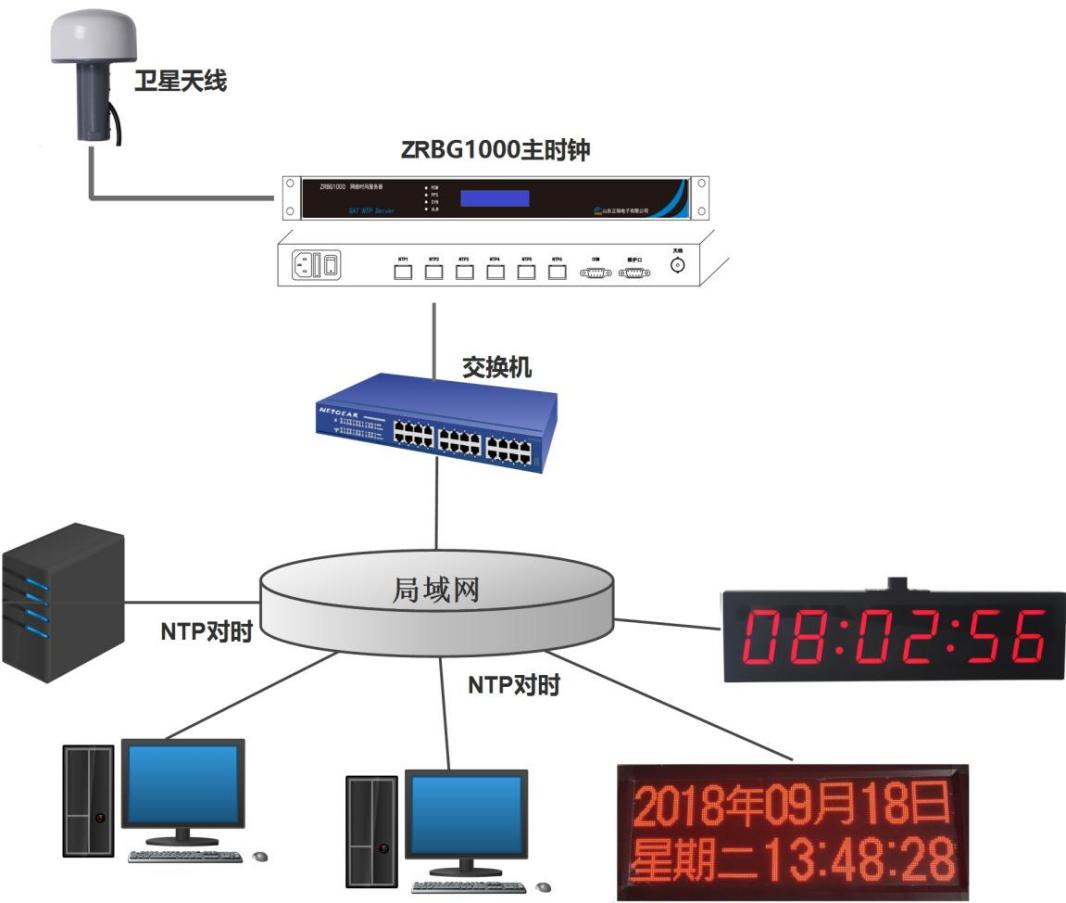

网络对时方案

卫星时钟装置以接收到的GPS/北斗信息(串口+1PPS)为时间源,通过NTP/SNTP协议同步网络中的所有计算机、服务器、路由器、交换机、DVR等设备,实现网络授时。大部分操作系统都自带NTP服务,只需做一下设置即可。我公司也提供NTP客户端软件,安装运行也可实现同步。
