一、综述

      OES-2308水泵、低压柜温度在线监测系统是针对发电厂和变电站低压开关柜母排压接处及出线接头，水泵电缆出线接头、电缆中间头等部位因绝缘老化或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生。

系统结构

      OES-2308温度监测系统是采用总线型网络结构，可以挂接31台监测器。通过RS485通讯方式把数据上传到当地计算机，也可以通过光纤把数据上传到调度中心。

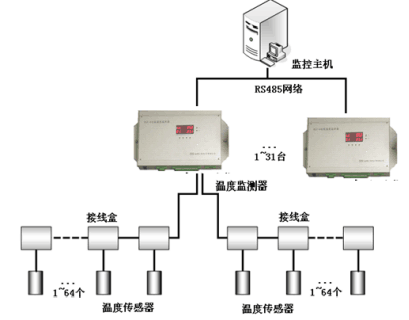

      系统结构如图所示：

温度在线监测系统结构图

二、系统组成

OES-2308温度监测系统是由温度传感器、温度监测器、监控计算机及通讯网络四部分组成。

     1、 温度传感器

温度传感器接入一条总线连接到温度监测器，温度监测器可以分两个方向布置总线，每条总线长度可达600米，可接入64个点；

每个温度传感器在出厂时都具有编号（1~128），因此在一条温度采集总线上可以同时挂接128个温度传感器，而不会出现混乱现象。

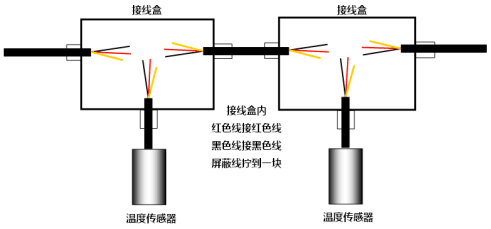

线缆采用屏蔽两芯双绞线，剥出电缆线芯，保留屏蔽层，三根红色、三根黑色和屏蔽层分别拧到一块，用PVC胶带包扎好放到防水接线盒内。

注意：不要带电安装或更换传感器，三根线之间不要短接，否则会损坏温度传感器。在接传感器之前，温度监测器一定要停电关闭，在压接过程中，三根线之间短路会造成传感器损坏。

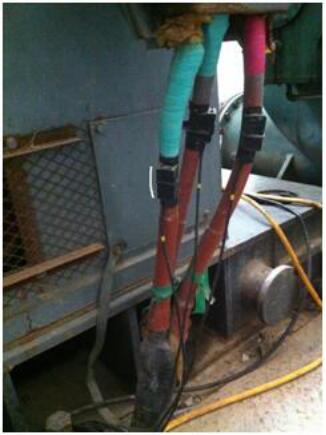

温度传感器实物图：

            方形传感器                              圆形传感器

     2、 温度监测器

DCT-4挂装式温度监测器具有极高的可靠性和安全性。监测器主机的显示屏循环显示出每个监测点的温度值，通过连续监测电缆各个监测点的运行温度，可确定各个监测点处的发热程度。通过RS485方式上传到监控计算机，方便运行人员能够对电缆温度进行准确地巡检，对电缆运行状态能够及时地掌握。

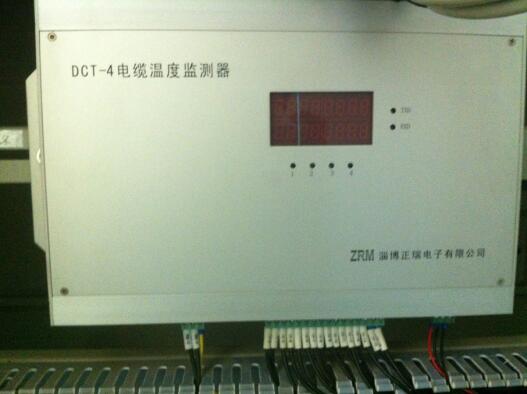

温度监测器实物图：

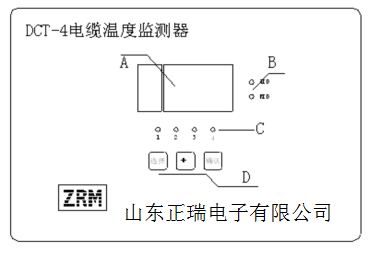

下图为监测器前面板示意图：

温度监测器前面板

      3、监控计算机

用于监控监测器测得温度集中显示，根据系统的要求可以放置于当地，也可以放置于集控中心站，或者调度中心，方便用户集中直观的监测各个被测点的运行状态。

监控计算机显示用户组态画面，可生动地显示温度采集电缆在水泵、低压柜或电缆沟道的分布情况，每个传感器运行状况；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现生产和安全的双重监控功能。

可以在主机上查看每一个监测点的实际温度，温度监测器的数据可以上传给监控计算机，监控计算机将温度监测器上传的温度数据存入数据库中。监控计算机可以显示任意一个监测点的历史温度数据，用曲线表示以便分析研究。查看历史数据的时间可以任意调节，可以查看三天的温度数据，也可以查看三个月甚至更长时间的历史数据。

通讯网络

采用双绞线RS485通讯方式组网，采用标准MODBUS-RTU通信协议，可以直接上传到当地计算机，也可以通过光纤直接上传到调度中心。

      4、在线监测软件

      OES2308温度在线监测系统应用软件具有以下功能：

       采集实时温度；

       监测和分析的功能；

       历史温度曲线分析温度场分析；

       设置监测器的站点编号及报警温度等等；

       曲线画面打印；

       权限管理。

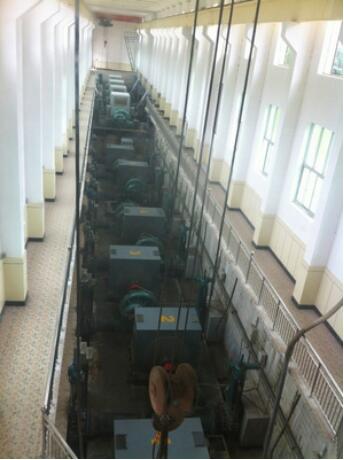

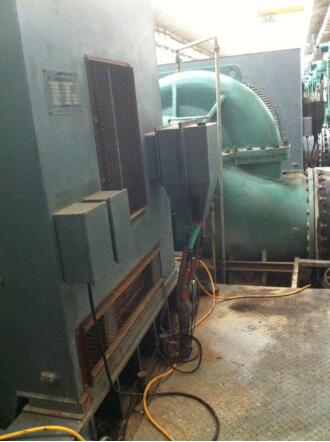

       5、现场安装图：
