电缆接头测温系统成功投运

我公司电缆接头测温项目在某化工单位成功投运，得到客户的一致好评。

该项目采用光纤测温和无线测温相结合的方式，监测架空线电缆接头和低压接电箱电缆接头的温度式。架空线电缆中间接头采用无线测温布点式的监测方式，低压电缆接地箱因为接头密集，采用了分布式光纤测温方式，两种技术的完美结合，给客户解决了一直遭受困扰的电缆接头发热，无法预知的难题。



（电缆接头无线测温传感器）

温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

（一）电缆接头安装图片

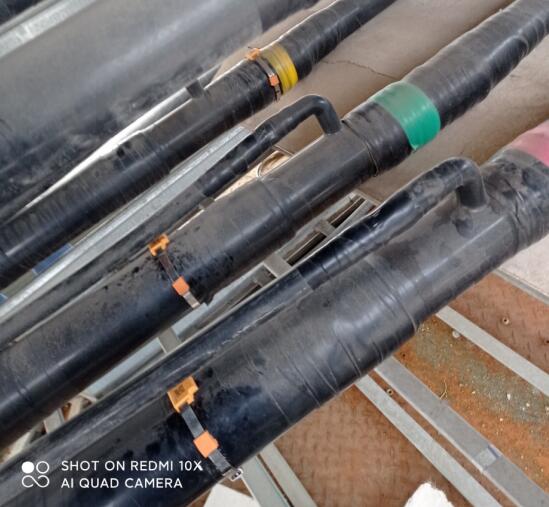

（架空线电缆接头安装图片）

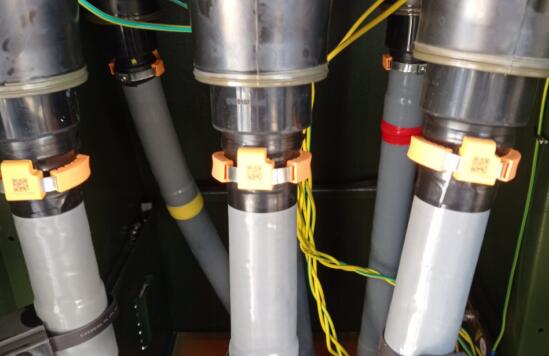

 （电缆终端头测温安装图片）



（二）电缆接头测温软件图片







（三）分布式光纤电缆测温系统

分布式光纤测温系统是一款连续分布式光纤温度传感系统，它利用光时域反射（OTDR）技术和拉曼（Raman）散射效应测量沿光纤分布的温度变化。该系统中光纤既是传输介质，又是传感器，激光脉冲沿光纤向前传输，激光与光纤介质相互作用，产生极为微弱的背向拉曼散射光（温度敏感的anti-stokes光和温度不敏感的stokes光），经波分复用器分离后由高灵敏光电探测器所探测，再经高速信号采集和微弱信号处理，得到背向散射信号光的光强比值和返回时间，从而实时获得温度分布信息。分布式光纤温度传感系统作为国内外最先进的温度探测器，具有测量距离长、无测量盲区、实时测量等优点，在电力、交通隧道、地铁、石化、大坝等领域均有广泛应用。

（四）电缆温度采集装置

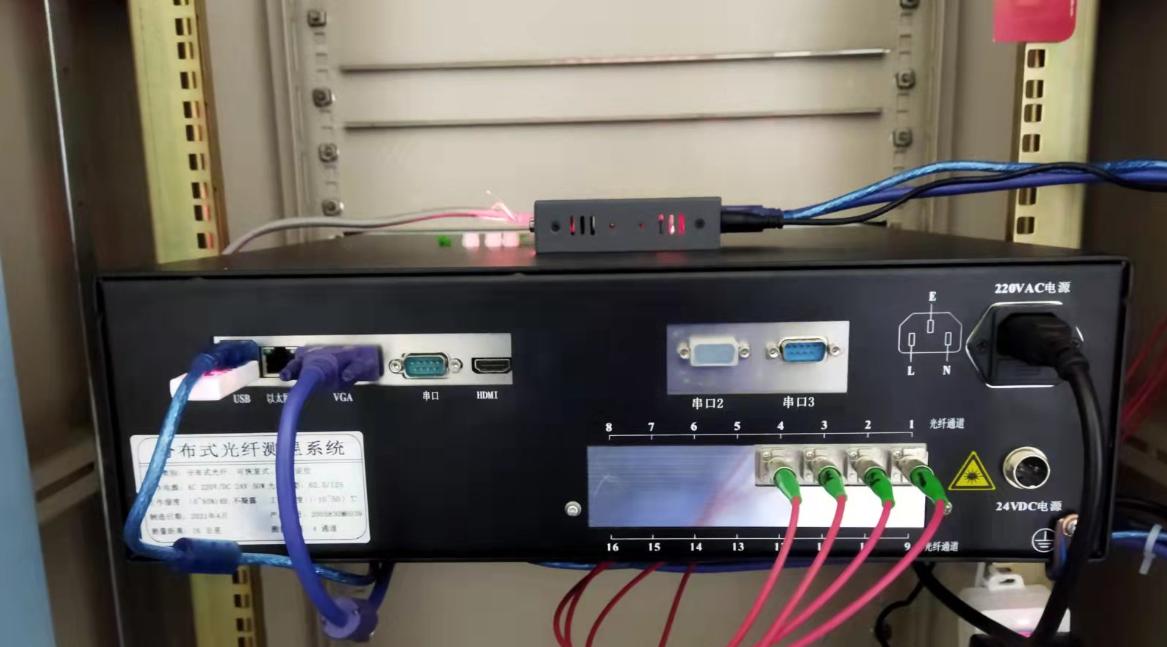

分布式光纤电缆测温系统温度采集主机主要分为自带工控机功能主机和外置工控机功能主机；如下图所示。



感温光缆根据适用环境及实际需求可具体定制生产，常规的光缆结构有螺旋钢管铠装光缆、非金属充油管型光缆、耐高温型光缆、耐低温型光缆等；光纤纤芯常规规格为62.5/125μm、50/125μm；光纤接头常规规格为FC/APC、E2000。
