守护绿色电网，精准定位缺陷——六氟化硫SF6泄漏报警在线监测系统

一、六氟化硫SF6的危害

环境方面：其全球变暖潜能是二氧化碳的数千倍，能在大气中停留上千年之久，对气候变化具有显著影响。

人体健康方面：在高浓度下，造成低氧环境。在封闭或通风不良的空间中，这可能导致窒息危险。并且当SF6暴露在极高温度下时（如电气设备发生故障时），它可能分解产生有毒的副产品，刺激眼睛、皮肤和呼吸系统。

二、应用领域

电力工业：作为高压电气设备中的绝缘气体，如气体绝缘开关设备（GIS）、气体绝缘线路（GIL）和变压器。

电子行业：用作等离子蚀刻过程和化学气相沉积中的气体。

医学领域：用作超声波检查中的对比剂。

三、六氟化硫SF6气体泄漏报警监测系统

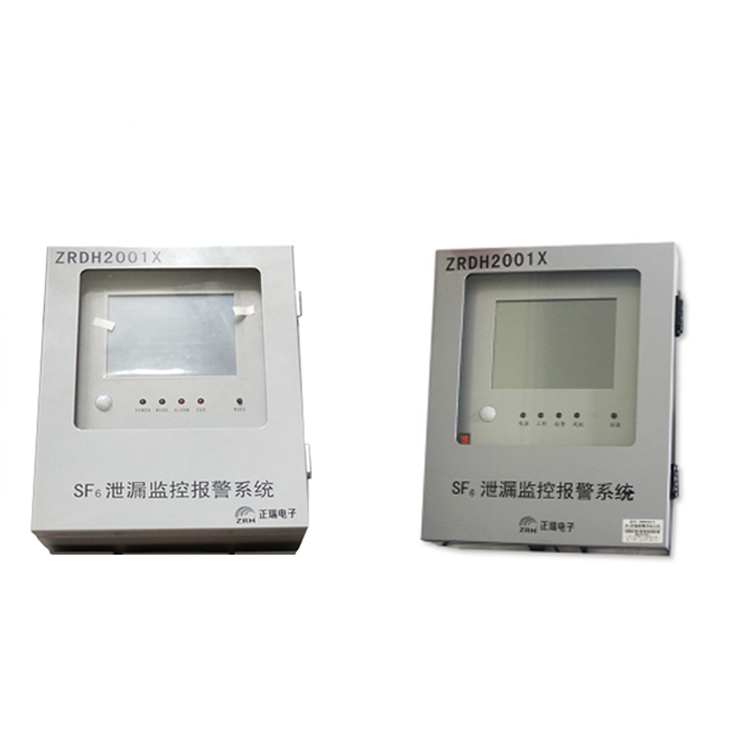

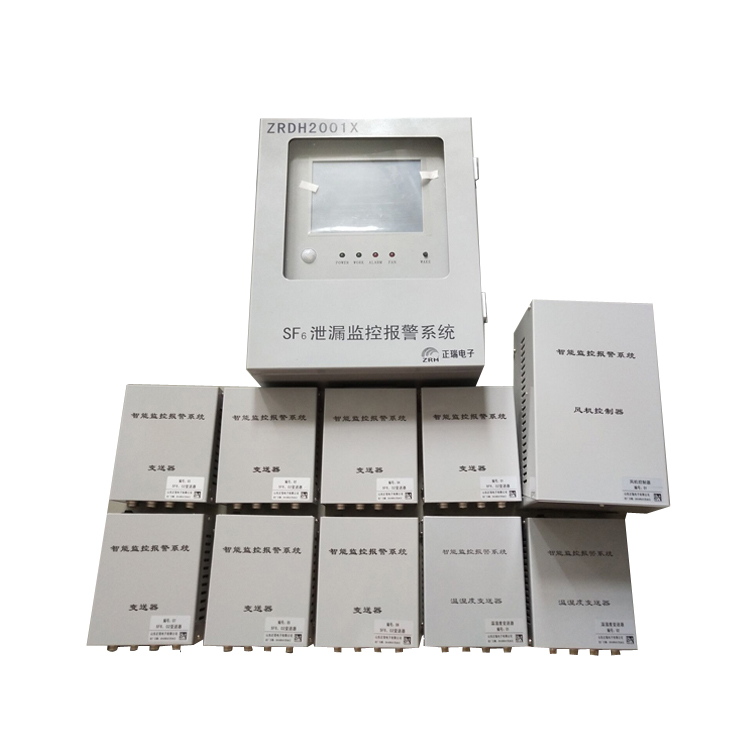

六氟化硫气体SF6泄漏报警监测系统（型号：DH2001X），为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。

《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度监测报警仪等监测装置。山东乐虎游戏自主研发的产品具备：SF6/氧气浓度监测、温湿度监测，高灵敏度以及远程报警功能。

四、六氟化硫气体泄漏报警监测系统系统功能特点

系统功能：

（1）实时定量监测功能，主机屏幕应可显示六氟化硫气体含量、氧气含量、环境温度、湿度；

（2）自动语音报警、自动启停风机、定时、手动控制或强制启停风机、声光报警等功能；

（3）红外监视功能，能支持人体感应，感应范围应不小于3m，当有人员接近室内工作场所时，系统自动提示工作环境的安全状况；

（4）具备在线校验模式和接口，具备自动零点校准功能，自动克服漂移和误报警；

（5）历史数据记录和查询，报警事件自动记录、自动存储、自动更新功能；

（6）数据上传功能，接口宜采用RS485，支持报警开关量输出，装置采样设备异常不工作时，应具有故障报警信号提示功能；

五、系统特点：

（1）温湿度、氧气O2、六氟化硫SF6四合一设计；

（2）海量日志数据报警信息存储设计；

（3）可带开关柜接点在线测温功能；

（4）可根据用户需求扩展气体传感器和其他功能；

（5）可编制5路独立通风系统；

（6）GIS室任意门进入均可获得语音提示，强制通风；

（7）RS485、LoRa、RJ45网口、4G等多种通讯方式；

（8）大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；

六、SF6气体浓度在线监测报警系统技术参数

主要技术参数

● SF6浓度超限报警点：1000ppm,根据要求自由设定,精度＜±5%；

● O2浓度检测范围0－25%，缺氧报警点：18%，现场可调，精度＜±0.5%；

● 温度显示范围：-20～+99℃，精度＜±0.5%；

● 湿度显示范围：0～99%RH，精度＜±3%；

● 输入电源：AC220V±20%；

● 报警输出接点功率：AC220/5A；

● 风机输出接点：380V/15A（三相）或220V/15A；

● 风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

● 海量报警信息存储设计；

● 5路大容量报警触点输出。

● SF6、O2变送器采用进口原装的传感器，寿命长；

● SF6气体检测报警误差＜1%，氧气报警误差＜0.5%；

● 风机控制器可控制原有风机。

检测SF6的浓度和泄露是确保电力系统安全运行和减少环境影响的重要部分。SF6气体泄漏报警监测系统精准检测泄漏位置，气体泄漏无处可逃。
