电力电缆测温——防止过负荷运行

   2012年版《十八项反措》条文13.1.31原文中说道：运行部门应加强电缆线路负荷和温度的检（监）测，严禁电缆线路过负荷，同时电缆巡视应沿电缆逐个接头、终端建档进行并实行立体式巡视，对电缆附件、接地系统、避雷器及与电缆设备相连接的配电开关柜接线柱头、变压器等装置的关键部位（注：端子压接点）进行温度测定。电缆终端、设备线夹、与导线连接部位不应出现温度异常现象，电缆终端套管各相同位置部件温差不宜超过2K；设备线夹、与导线连接部位各相相同位置部件温差不宜超过20%，确保电缆线路安全可靠。

  电缆的发热与设备不正常的接触、安装不到位、绝缘缺陷等问题息息相关。

  电缆及其附属设备中有大电流通过时，或局部电阻异常时引起的局部温度变化较为明显。电缆绝缘缺陷处虽也会发热，但是因为集中发热量小或者由于绝热，热量从绝缘中传出可能性较小，因此从电缆外部对温度的检/监测不能直接反映电缆内部的绝缘缺陷，但电缆的发热可能造成发热部位附近绝缘的老化，加速绝缘性能的下降，最终导致击穿。因此，电缆绝缘表面温差不宜超过2K，看似不严重，其实绝缘内部温差可能已经达到比较危险的程度。

  目前用于电缆线路电缆测温技术主要有红外测温和分布式光纤测温：

(1) 红外测温采用红外成像检测技术，可以对正在运行的设备进行非接触检测，拍摄其温度场的分布，测量可见部位的温度值，据此对各种外部及内部故障进行诊断，具有实时、遥测、直观和定量测温等优点，用来检测变电站和输电线路的带电设备非常方便、有效。

(2) 分布式光纤测温系统是一种用于实时快速多点测温和测量空间温度场分布的传感系统。它是一种分布式的、连续的、功能型光纤温度测量系统。即在系统中，光纤不仅起感光作用，而且起导光作用。利用光纤后向拉曼散射的温度效应，可以对光纤所在的温度场进行实时的测量。利用光时域反射技术（OTDR）可以对测量点进行精确定位。

    客户可根据现场选择测温方式

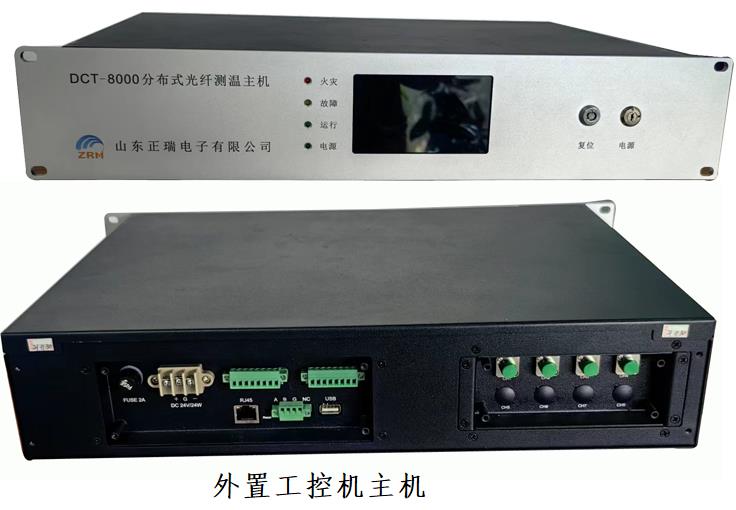

   乐虎游戏DCT-8000分布式光纤测温系统可以监测电缆的运行状态、快速定位排查电缆故障。



   分布式光纤测温系统由温度采集主机、测温光纤、光纤测温软件组成，依据光纤的光时域反射和光纤Raman散射的温度效应，实现对温度变化的精确测量，探测出电缆不同位置的温度变化。

分布式光纤温度传感系统作为国内外最先进的温度探测器，具有测量距离长、无测量盲区、实时测量等优点，在电力、交通隧道、地铁、石化、大坝等领域均有广泛应用。

系统优势

u  实时性：分布光纤测温系统对待测区域的温度进行7×24小时的实时监控，及时发现并定位过热点，做到早期预警。

u  分布式：分布式光纤测温系统为分布式测温，连续监测，可根据现场情况任意设定报警值。实时显示待测范围内任意点的温度变化。

u  先进性：分布式光纤测温系统光缆分布式温度测量系统是电缆温度在线监测的最有效的手段，在国外已经取代传统的线性感温材料，在技术上已非常成熟完善；通过采用不同的外护套材料，探测光缆可以适应各种环境；区域长度设定、报警值设定及系统校定均可采用Windows 2000及以上版本软件来完成。

u  准确性：分布式光纤测温系统温度分辨率可以达到0.1℃，温度精度可以达到1℃；终端机内的激光发射装置每秒钟会发射上万次的光脉冲，并将取样温度的平均值输出到显示系统，基本消除误差。

u  灵活性：分布式光纤测温监测系统的监测是连续的，可设置多级定温报警，如30℃初报警，40℃预报警，50℃采取措施等，并且可以根据现场环境情况进行修正；为避免误报发生，在设定定温报警的同时，还可以设定温升速率报警，或定温和差温结合报警。报警控制区可编程，并可按照用户的要求进行分区，可针对环境变化最多可设置500个不同报警控制区域。

u  扩展性：分布式光纤测温系统可以对多路光纤进行同时测量，根据实际需要，有1、2、4、8最多至16路可以选择。

u  兼容性：分布式光纤测温系统可以通过以太网网口、RS232接口，向终端用户控制系统（如平板PC）提供分区、温度及报警信息。

u  安全性：分布式光纤测温系统也可具备内部数据记录功能，可储存一年的历史数据（如可用），并可把存储的数据调（恢复）出来；远程控制和诊断，可通过网络接口进行远程控制和诊断；如果光纤受损，分布式光纤测温系统可以即时定位受损点，并通过光纤熔接机对其进行熔接，这对于有效的实施在线监测是非常重要的；探测光缆本征安全，采用光信号,不会与动力电缆之间产生相互电磁干扰。

u  完整性：分布式温度测量系统可以根据现场环境要求采用回路配置-即光缆的两端均连接到分布式光纤测温系统主机上。回路设计采用“双端”数据处理（即如果出现断路，可从回路两端同时进行单端测量），因此光缆上单点受损并不影响分布式光纤测温系统在回路两端采集数据的能力，也不会引起任何性能损失，如响应时间，区域定位及温度分辨率将保持不变。
