基于拉曼散射的分布式光纤测温主机

编辑：乐虎游戏电子发布时间：2023-04-04 阅读：2426

分布式光纤测温主机是根据光纤的光时域反射（OTDR）和光纤拉曼散射的温度效应设计，用来实时检测光纤不同位置的温度，实现分布式的温度测温的先进仪器。

分布式光纤测温主机采用多项光电测量和光纤技术以及性能高的光电器件，测量距离（16km）可定制、响应速度（2s）、测温精度（0.5℃）。分布式光纤测温系统温度采集主机主要分为自带工控机功能主机和外置工控机功能主机两种。

具体产品技术参数如下：

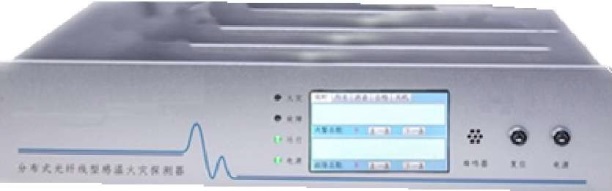

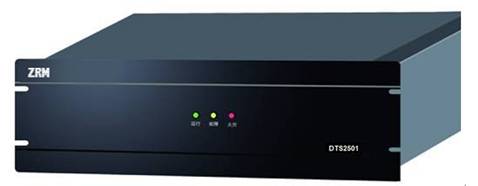

产品图片
产品名称	外置工控机功能主机	自带工控机功能主机
测量距离	1~16km	1~16km
通道数	1/2/4/6/8/12/16 通道	1/2/4/6/8/12/16 通道
测量时间	最小 1s/通道	最小 1s/通道
探测单元长度	0.5~3m	0.5~3m
测温范围	-40℃~85℃（常规光纤） -40℃~250℃（特殊光纤）	-40℃~85℃（常规光纤） -40℃~250℃（特殊光纤）
取样间隔	0.2/0.4m	0.2/0.4m
定位精度	小于 1m	小于 1m
定温动作温度	用户自主设置	用户自主设置
主机寿命	10年	10年
光纤接口	FC/APC 、E2000	FC/APC 、E2000 通道数最多可扩展至 16 路
通信接口	LAN \USB \RS232 \继电器	USB\RJ45\VGA\RS232\16路开关量（可宽展）
工作温度	（-10~50 ）℃	（-10~50 ）℃
存储温度	（-20~80 ）℃	（-20~80 ）℃
工作湿度	（0~95 ％）R.H. 无凝露	（0~95 ％）R.H. 无凝露
工作电源	DC 24V 或者 AC 220V ，50W	DC 24V 或者 AC 220V ，50W
IP等级	IP50	IP50

分布式光纤测温系统功能：

（1）火灾自动报警：对光纤传感器检测的区域温度数据进行实时采集，存储和显示，并能对历史数据进行动态分析和追踪，一旦发现温度异常波动，可以自动报警。

（2）可视化视图，易于定位；

（3）远程网络在线状态查询：温度和报警数据存在硬盘中，可以设置采样间隔，可以通过网络远程查看数据。

（4）可以根据用户要求设定不同的报警条件:如温度超过某一临界值，温升速率超过某个值，温度超过平均温度达到某个值后进行报警；

（5）温度统计:可以温度数据进行统计分析

（6）系统联动：温度异常时可以报警，电话或者短信提醒；

（7）线路自检及故障定位：能够对温度异常的位置进行准确定位

（8）温度分布曲线

山东乐虎游戏研发的DCT-8000分布式光纤测温主机可以同时实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼（Raman）散射效应，空间定位利用光时域反射（OTDR）技术。可实现大范围空间温度分布式实时测量，具有测量距离长、覆盖探测区域、实时监测、可精确定位等优点，在交通隧道、地铁、电力、石化、水利等等领域均有应用。
