DCT-6G-IR在线式红外测温系统是利用物体温度的红外特征进行温度检测的原理，通过MEMS技术组成红外测温面阵列，获取到测温面的红外信号，转换为温度数值，然后通过数字无线发送到接收终端（DCT-6G-IR温度监测器），通过接收终端的通信接口上传到监控后台主机实现远程监控。

DCT-6G-IR在线式红外测温系统适合空间型的电气设备测温，比如：开关柜出线仓、变压器室、电容器室等。

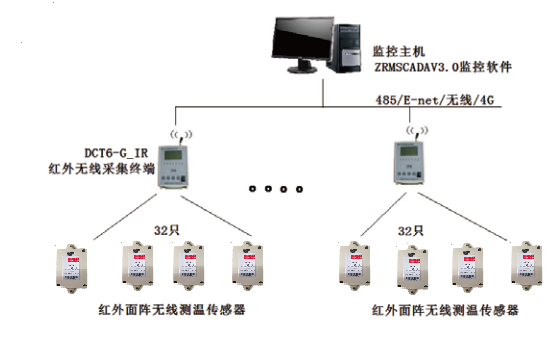

在线式红外测温系统结构：

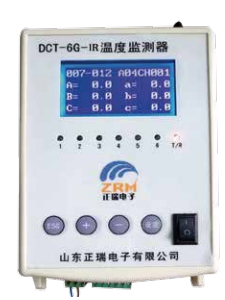

  在线式红外测温接收终端（型号：DCT-6G-IR）：

      用于接收红外面阵无线测温传感器（IR_W_B）发射的无线数字红外温度信号 , 并将信号转换成电信号 , 经内部电路处理， 通过显示屏显示当前所测温度。

DCT-6G-IR红外测温监测器技术参数：

 1) 测点数量：32 个（每个无线信道支持 32 个无线 温度传感器）。

 2) 报警输出：1 个（无源接点）250Vac,0.6A 或 24Vdc,5A。

 3) 通讯接口：RS-485。

 4) 通讯规约：Modbus 与 CDT 扩展规约可选

 5) 工作电压：交流 220Vac( 无需电源适配器 )。

 6) 工作温度：-40℃～ +85℃。

 7) 安装方式：挂式安装。

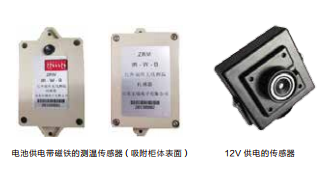

在线式红外测温传感器

由多个红外测点组成，利用MEMS技术压缩成一个红外探测阵列。通过光学器件将红外面信号分隔并送到单个测点，红外视场角度范围为 110°。传感器探测到红外线信号后将红外线信号转换为各点的温度值，并自动抓取到高点温度分区坐标，通过数字无线信号发送到采集终端进行显示并上传。

红外在线无线测温传感器技术参数

    测温范围：-40℃～+300℃

    测温误差：小于±2 ℃（全量程范围，中心角度），周围角度受红外线光学强度影响精度将变弱。

    测温分辨率：±0.1℃。

    接口方式：无线数字通讯接口。

    供电方式：锂亚电池或12v

            发送频率：用户可选

在线式红外测温监测软件

分为通讯模块，监控模块，组态设计模块组成。 通过该软件，能够与不同协议的终端仪表通讯，并将数据写入 SQL 数据库，可查询历史记录，曲线，报警窗口弹出， 打印等。同时能够实现局域网内客户端查看数据 , 数据上阿里云服务器，通过手机 APP 查看和报警。
