双光谱红外测温在线监测系统

编辑:乐虎游戏电子   发布时间:2022-08-31   阅读:2578

1.   系统简介

双光谱红外测温在线监测系统由红外成像机和可见光摄像机组成双光谱探测单元,红外成像机获取场景的红外图像,处理单元分析红外图像实现火焰探测,可见光相机获取场景的可见光图像,处理单元分析可见光图像实现烟雾探测。既解决火灾探测问题,又能够提供可视化图像。可见光成像细节丰富,对照物清晰,容易定位,但受光线和天气的影响,因此选用可见光摄像机,在微弱星光下可以清晰成像。同时可见光根据特殊运动算法进行烟雾识别,并区别于其他运动目标,实现烟雾报警。

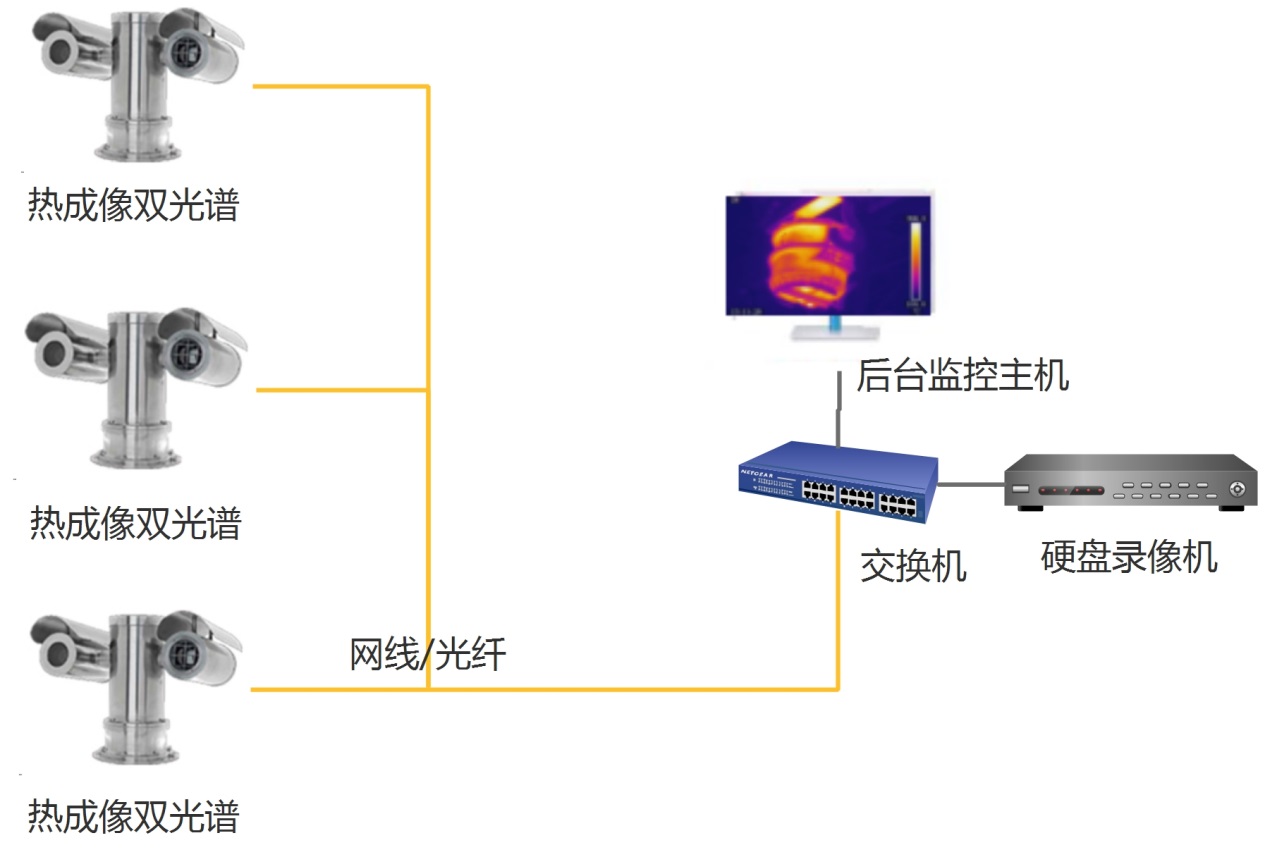

2.   系统结构




系统由区域监控中心和监控前端以及传输网络设备构成。

区域监控中心的功能主要包括监控管理服务器、录像资料存储设备以及网络视频集中监控系统应用软件。监控前端部分为红外热成像双光谱监测系统。

视频、告警信息,由网络视频服务器压缩编码后,通过通信网络,上传到监控中心,完成实时监控,掌握站内设备运行情况。监控中心可实施对监控设备的管理、告警信息的查询、图像浏览和控制等功能。

系统具备良好的可扩展性。各功能部分采用模块化结构,非常易于扩容、组网方便、配置灵活,并具有良好的用户接口。

在系统加入新的区域监控时,只须建立监控前端系统并建立和监控中心的连接即可;系统各项功能和运行状态不受扩建影响;系统具备多级组网能力以组建集团的监控网络。

   热成像双光谱系统主要功能:

1) 红外和可见光图像的远程传输和监视;

2) 软件自动调用预置点改变测温目标、测温传感器校正控制;

3) 实时或定时图像和数据网络数字传输及温度计算;

4) 对监测设备进行在线温度检测(点、线、区域);

5) 区域温度计算参数设置;

6) 自动巡视(一个双视监视器监测 2 个不同位置目标)

7) 多区域温度比较和分析;

8) 温度变化分析和报告;

9) 设备缺陷或故障的可视光图像定位;

10) 监视录像、回放、抓拍视图;

11) 报警记录、自动生成报警报告、报警声光提示;

12) 报警后,火源能自动居中放大,便于火情确认;

13) 万象变速云台,实现了全方位无盲角监控,并做到了高精度定位;

14) 热像仪预置位,热像仪和可见光镜头均能实现预置位功能,记忆每个预置点位的视场角,当调用预置位时,镜头可以自动调整到记忆的视场角,避免了传统热像仪每次手动调整的繁琐,提高了工作效率;

     3.    系统特点

l  内置大口径高灵敏度红外热像仪和长焦距一体化网络高清摄像机,搭载360°一体化防爆型云台,实现防爆要求环境的监控需求;

l  嵌入式高温报警模块,依靠领先的温度报警算法,可准确地对热源第一时间做出预警,预警等级多档可调;

l  适用于不同场景下的热源预警需求,适应极端恶劣环境,无惧黑夜、雨雪、烟雾等各种恶劣天气;

l  功能和接口齐全,标准化安防接口设计,支持ONVIFGB28181协议,易于平台接入应用领域。

  技术指标:

项目

内容

技术指标

红外热成像



探测器类型

长波非制冷焦平面

分辨率

384×288

温度灵敏度

 ≤40mk@F1.0,300K

光谱范围

8~14μm

红外视场角/最小焦距

4.98°×3.74°/0.3m

图像刷新频率

50Hz

测温范围

 -20 至 +650℃

测温精度

±2℃或者温度读数的±2%

测温距离

目标火源大小

1m²

0.5m²

0.25m²

最远可观测距离

2200

1100

550


报警条件

高温区域占 2*2 个像素

透雾

支持

自动聚焦

支持

防护等级

IP66

可见光相机

成像器件

1/1.8   CMOS

有效像素

1920(H)×1080(V)

变焦倍数

30 倍光学变倍

最低照度

彩色   0.01Lux

聚焦范围

10mm   ~

防护等级

IP66

编码格式

H.264/MJPEG/MPEG4

视频分辨率

1080P,CIF,支持三码流

视频码率

32kbps~16mbps

视频帧率

1~25 帧/秒(50HZ),1~30 帧/秒(60hz)

环境参数

工作环境温度

-35℃~+55℃

储存环境温度

-40℃~+70℃

湿度

≤95%(无冷凝)
