一、概述

发电厂、变电站的高压开关柜是最重要的电气设备之一。在设备长期运行过程中,开关柜中的动、静触头等部位会因制造、运输、安装不良及老化引起接触电阻过大而发热，如果这些发热部位的温度无法监测，得不到及时检修，则最终会导致火灾事故的发生。近年来，在发电厂和变电站已发生过多起开关柜过热，造成火灾和大面积的停电事故。解决开关柜过热问题预防是关键。

因此，《国家电网公司十八项电网重大反事故措施》第11.7.2条也提出：定期检查开关设备的接头部、隔离开关的导电部分（重点部位：触头、出线座等），特别是在重负荷或高温期间，加强对运行设备温升的监视，发现问题应及时采取措施。

通过监测开关柜内触点温度的运行情况，可及时有效地防止开关柜的火灾发生。但由于开关柜全封闭运行，内部空间狭小且具有裸露高压，无法进行人工巡查测温，因此实现温度在线监测是保障高压开关柜安全运行的重要手段。

红外照射式高压开关柜温度在线监测系统采用红外检测触点温度，隔离开关柜内的高压。从根本上解决了高压开关柜内触点运行温度不易监测的难题。

二、系统结构

三、系统组成

红外无线测温系统有红外温度传感器、温度监测器、通讯网络、ZRM智能变电站集中监控软件等组成。

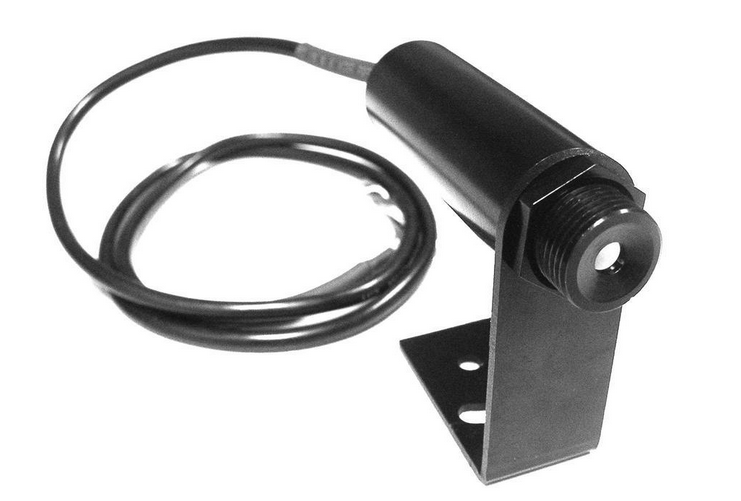

（1）红外温度传感器

用于探测触点温度，将红外探测触点温度通过红外无线上传到温度监测器。

实物图

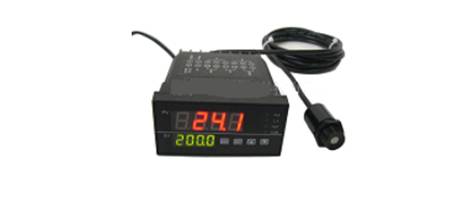

（2）温度监测器

用于接收红外温度传感器探测的温度数据，通过显示屏显示当前所测温度。同时通过RS485通讯上传到监控主机，使运行人员能够对开关柜触头温度进行实时在线准确地巡检，对开关柜运行状态能够及时地掌握。

实物图

（3）通讯网络

 RS485采用屏蔽双绞线实现传输，有效的屏蔽了强烈的电磁干扰。传输规约为Modbus与CDT扩展规约，可选，方便上传各种监控系统。

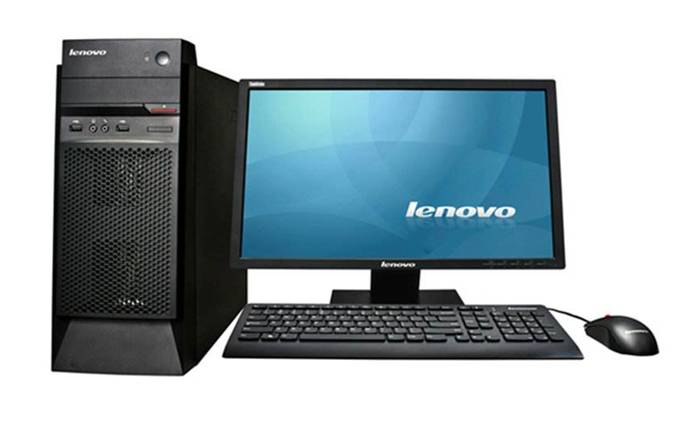

（4）监控主机

集中监控开关柜温度。

实物图

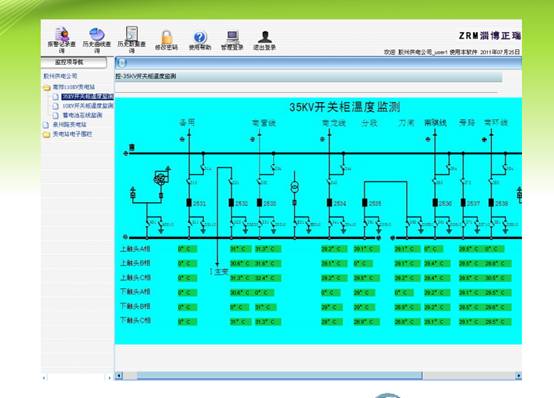

（5）ZRM智能变电站集中监控软件

安装在监控主机，对开关柜进行自动化巡检，并记录数据同时可设置每台开关柜超温声报警数值。通过该软件，能够查询历史记录，掌握开关柜温度的运行数据，为开关柜的维修提供可靠的依据，实现开关柜的预知维修。该软件同时通过局域网向网络上具有权限的微机发布监控数据，可通过WEB浏览。

实物图

三、性能指标

红外温度传感器测温范围：0~300°

红外温度传感器精度：读数的±1.0%或±1.0°C, 取大值

红外温度传感器发射率：预设0.95（0.01~1.00 可定制）

红外温度传感器供电要求：+5 VDC

温度监测器测点数量：1-16个红外传感器

温度监测器通讯接口：RS-485。

温度监测器通讯规约：Modbus与CDT扩展规约可选

温度监测器工作电压：交流220Vac(无需电源适配器)。
