温度在线检测技术在电力电缆线路的应用

在电力电缆的日常运行检测中，针对电缆温度的状况，所采用的电力温度在线检测技术也得到了大范围的普及。电网系统中，其单位时间内可输送的电力能源受到其温度的变化影响。因此，采用更有效的方式实时检测电缆系统运行温度，可以针对电缆载流量的具体状况而找到更为有效的解决方案，有力保障电力系统供电的稳定性。

1、温度在线检测技术

在相关维护人员进行电缆温度日常巡检过程中，想要更为实时的掌握导线幅值的变化状况，就必须要关注其温度，电缆温度的稳定，是把控电缆流量的关键。电缆温度在线检测技术的优势是非常明显的。例如，与传统的热电偶局部点温度测量方式相比，更为实时的分布式光纤测温技术可以更为精准实时的显示导线温度与绝缘构件的温度状况，极大地提升了相关系统的工作效率。光纤分布式测温技术不仅仅能够为导线载流量的调整提供了更好的依据，也可以实时找到那些过热部位，让日常的检修工作更具有时效性，有效排除了那些潜在的安全威胁，发挥线检测技术的优势。

2、电力电缆线路的运行温度在线检测技术

  2.1 光纤传感技术

在电缆温度在线测量的相关技术中，光纤传感技术以后相拉曼散射效应为运行基础，将光纤与纳米激光脉冲理论相结合，利用热振动频率来展示电缆的实施温度。在电力电缆实际温度监测过程中，光纤技术的应用场景相对普遍，其对电力系统日常维护工作带来的便利性也是被越来越多的相关从业人员所认可，而实际应用中，通常会与光时域反射测温技术相融合，获取电力电缆的实时温度，但是，这一项测温技术在具体的应用场景中，还是存在着一些不足，其主要体现在相关零部件的精度要求高，寿命较短，相关检测设备的维护成本较高。

  2.2 点式温度传感技术

与光纤传感技术相比，点式温度传感技术的操作更为简便，日常检测设备的运行维护成本较低，但是，由于点式温度传感技术的先天局限性，使其无法在整个电缆导线测温系统中得到应用。点式传感技术的核心是在电缆相应需要进行实时温度监测的部位设置监测点，然后使用相关传输设备将这些监测点与相应的温度显示设备连接到一起，监控人员就可以获取到这些点的温度变化状况。点式传感技术的核心工作方式也是其弱点之一，如何在电缆系统的各个位置选取测量点，如何找到那些最容易发生故障部位，这些问题都需要相关检测实施人员进行操作，埋下安全隐患。

  2.3 线式温度传感器技术

线式温度传感器技术主要针对电缆进行温度监控，对应电缆将会采用特别设置的温度敏感材料，在运行过程中，温度一旦出现预设的正常标准，对应的电缆就会自动断线，并且会发出相应的报警，这样就可以在一定程度上起到预防的作用。对于这些技术来说，虽然它可以相对较为精准的获知对应的温度数据，但是，却没有具体的实施范围，在具体安装时也存在着很多的问题，相关设备的维护成本高昂，严重制约了这些技术的普及与发展。

  2.4 热效应温度传感技术

热效应温度传感技术是一种间接性质的温度测量技术，其核心的运行原理是利用红外技术，利用相关被测量部位在不同温度下的红外特征，获取到相关的温度数据，最后进行对应数据的处理与显示。从表面来看，这项技术可以更好地获取到电缆纤芯的温度，但是，在日常应用过程中，很容易被自然环境等其他因素的干扰，进而造成测量到的相关数据存在误差。

 3、山东乐虎游戏分布式全光纤温度监测系统

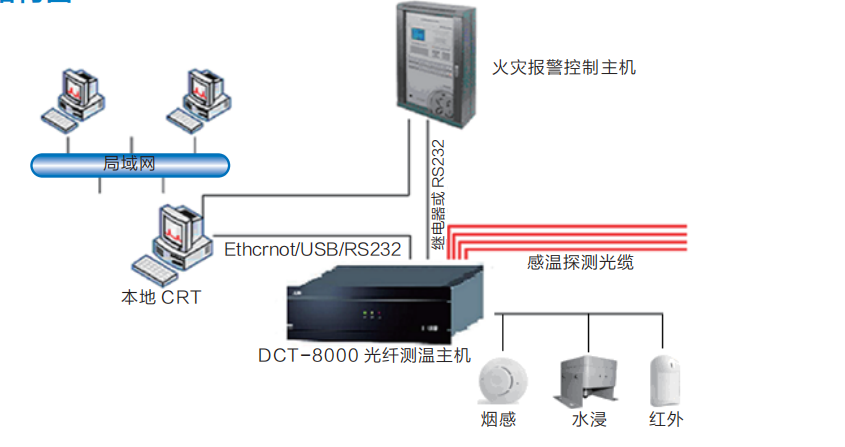

（1）系统组成结构图如下图所示：



分布式全光纤温度监测系统由测温监控主机、感温探测光缆等组成。

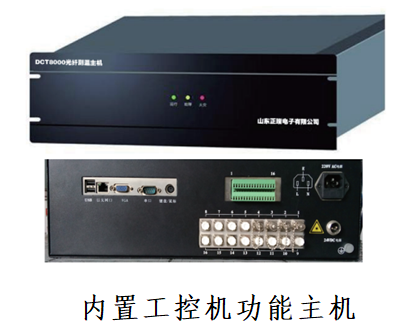

（2）测温监控主机



特点：

距离长: 16km (业界领先);

速度快: 2s/通道(业界最快);

精度高: 0.5C (全范围);

采点密: 0. 4m采集间隔(业界最优);

通道多:一台主机可实现8通道测量;

系统接口丰富，组网方便;

报警继电器输出多达48路;

单一探测器光路设计,可靠性高;

具有自诊断功能，快速定位故障;

差定温报警功能，报警方式灵活;

无漏报，误报率低;

分布式光纤测温技术的主要应用方面有以下三点：

（1）相比较于传统的测温技术，相关监控设备安装更为方便，不需要设置更多的监控点与相关的温度传感器。

（2）相比较于传统的测温技术，光纤测温的抗干扰能力更强，在强电磁环境下，温度传感器极容易被干扰，造成获取到的数据存在异常，而光纤测温则可以有效避免，它最终获取到的是光学数据，对电磁干扰等有着先天的免疫能力。

（3）相比较于传统测温技术，其安全性更高，可以更好地应对各类极端环境。



4、结语

 对电缆温度进行在线检测与分析，可以有效地掌握相关电缆的实际载流量变化幅度与具体状况。使用更为先进的分布式光纤测温技术实现在线温度检测，创建电缆温度管控数据库，并与其他电气设备的故障数据进行共享，可以帮助相关管理人员制定更为合理的电缆故障预防与处理方案，不断推动我国电力设施的长期稳定发展。
