浅谈6KV高压开关柜无线测温技术的应用

高压开关柜是配电系统中重要的组成部分，其主要作用是控制电荷、分配电能和开断电流等，对维持系统的稳定性有一定的保障作用。将无线测温技术应用于高压开关柜，可以实现对其温度进行实时的动态监测，有助于相关工作人员根据高压开关柜的温度变化采取相应的应对措施，避免意外情况的发生，有效促进了高压开关柜的正常运行。

本文以安徽某电厂6kV开关加装在线测温系统项目为例进行阐述。
一、项目概况
   某发电有限公司按2×600MW + 2×660MW机组规划，分两期建设，一期工程建设2×600MW 超临界燃煤机组（#1、#2机组），已于2009 年建成投产；二期扩建工程建设2台660MW二次再热超超临界机组（#3、#4机组），已于2018年建成投产。

现场需要对二期#3、#4机组6KV开关的动触头、隔离刀闸、电缆搭接等部位进行实时温度监测，通过安装测温系统来实时监测设备的温升情况，以便检修人员提前进行预防，以此减少安全隐患。

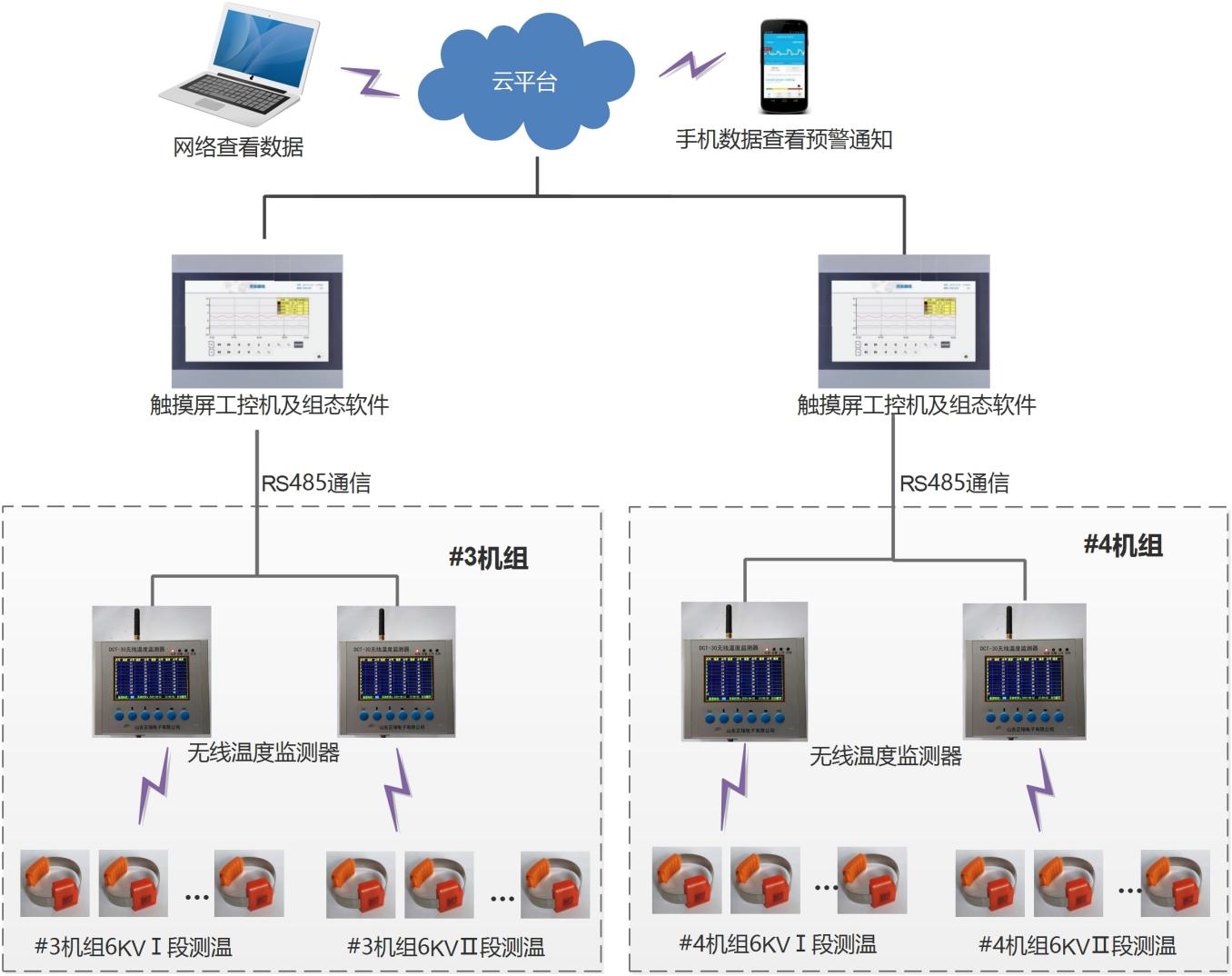

二、开关柜无线测温系统图

开关柜无线测温系统由无线温度监测器、无线温度传感器、触摸工控机及组态软件组成。

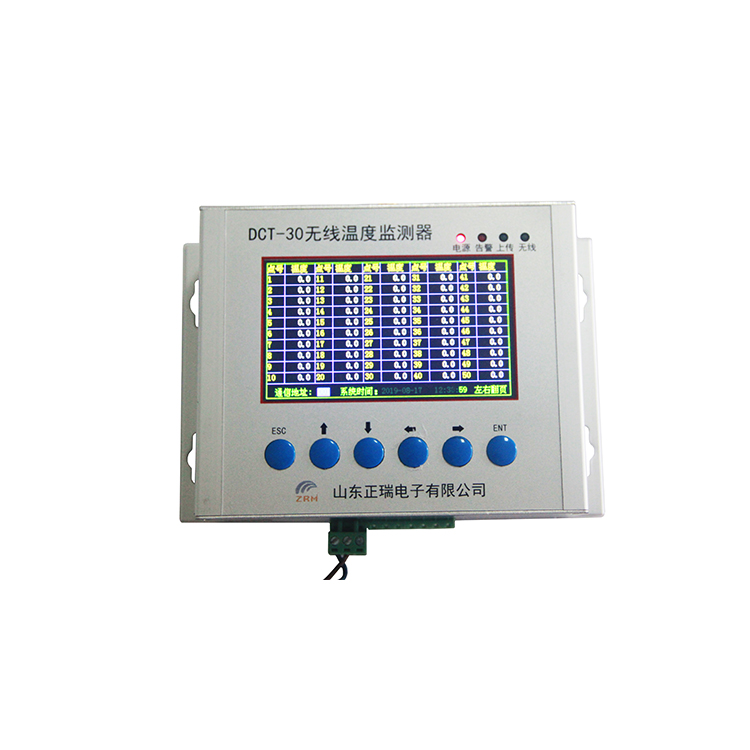

(1)DCT-30无线温度监测器

      用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

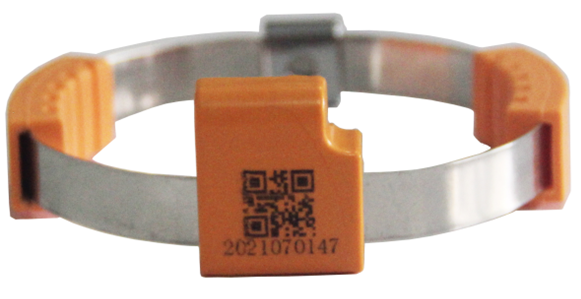

(2)微型无线温度传感器

温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

(3)触摸屏平板电脑

显示单元采用15.6英寸的触摸屏工控机，安装组态软件采集显示数据。壁挂式安装。

显示单元显示各监测点的名称、位置、实时运行数据、历时曲线（SOE记录）、实时曲线、报表，并具备远传功能。可显示管理温度点＞1000测点。

温度异常时，显示单元能够即时弹出报警界面，并发出蜂鸣声。方便地查询有关报警信息和实时数据，及时掌握各监测点在异常运行时的运行状态，避免恶性事故的发生。

三、无线测温系统的技术特点

1、安全性

独立式的电位绝缘安装的无线测温系统，是可以大范围规避其爬电带来的不良影响的系统，还能提升电气设备的安全性能。因此，整个无线测温系统的技术呈现为高的安全性。

2、准确性

无线测温系统应用的器件大多数为高精度数字传感器，而且这些器件为进口材料，可以充分肯定测温方式多为接触式。整个传感器的位置非常接近发热点，可以实现快速测定温度点的温度变化的目标，显示出无线测温系统的整体测量。

3、安装便捷方便

无线温度传感器本身体积较小，所以整个器件安装过程非常便捷，整个组网也非常灵活，即可以应用无线或者有线的网络连线方式。器件的体积小还能方便多个监控点的安装，得到的测量数据。

4、易用性

开关柜无线测温系统的整个操作平台主要是应用模块化设计，因此会更加便捷性地链接其网络，进而得到自动化控制系统，且整体的使用性能也更加方便。

5、功耗低

低功耗的设计理念应用于无线测温，可以达成正常测温的目的，同时提升无线测温传感器的使用年限。

   实际应用到6kV高压开关柜中的无线测温系统的优势非常明显，即性能可靠、结构简单、体积小、便捷安装和操作。因此，多数6kV高压开关柜都会应用无线测温系统进行相应的测温。同时，整个无线测温系统的价格并不高，是人们可接受的系统价格范围。
