单总线电缆测温系统，打造电缆安全运行环境！

1、概述

作为电力传输的关键通道，电力线缆很容易因外界恶劣天气、人为因素及施工因素的影响出现电缆线路破坏的现象，影响整个电力系统的正常运行，电缆温度监测和维护是保障电力系统稳定、持续运行的前提。



对电缆进行在线温度监测，不仅可提高故障报警的准确性，还可以减轻运行人员的工作量，提高工作效率。

2、OES-2300系统如何进行早期预警？

     OES-2300 单总线电缆测温系统是针对发电厂和变电站电缆终端头、电缆中间接头、低压柜母排搭接处，出线接头，水泵出线，电机出线等部位因绝缘老化或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生。还可依据用户需求实现对风机、水泵、照明系统、图像采集系统的远程控制。

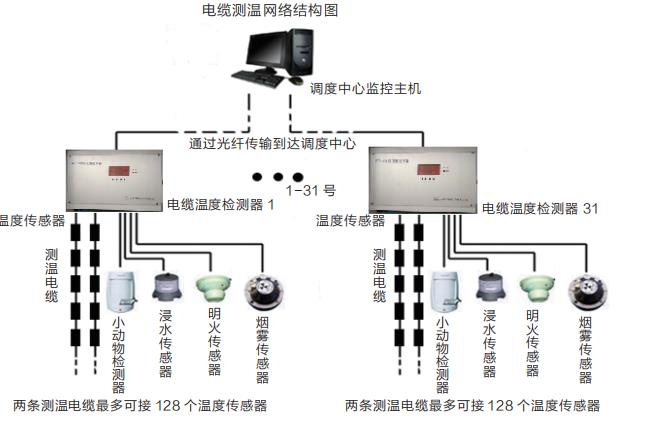

    3、电缆测温网络结构图

        OES-2300 单总线电缆测温系统是采用总线型网络结构，可以挂接31台监测器。通过RS485通讯方式把数据上传到当地计算机，也可以通过光纤把数据上传到调度中心。本系统是由温度传感器、温度监测器、监控计算机及通讯网络四部分组成。

传感器内置 CPU, 可自行通过总线式组网，接入温度监测器。

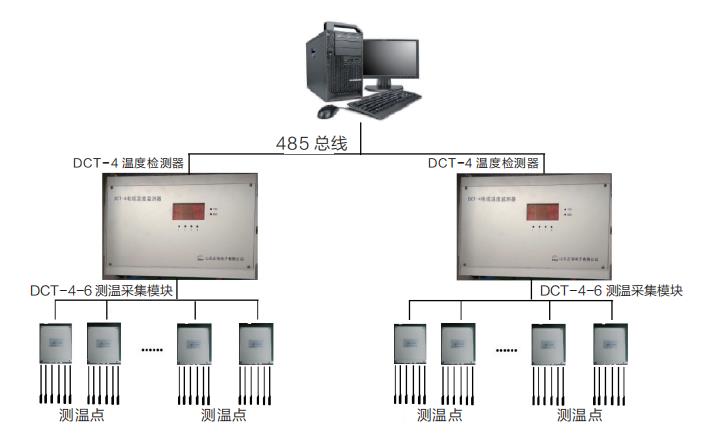

用于低压柜测温的网络结构图：



该种结构方式特点：

     由于测温部位空间狭小，测温点单独通过馈线引出，分组上传信号至温度采集模块，温度采集模块通过总线式组网至温度监测器。

技术参数：

尺    寸：测温电缆传感器有多种外形尺寸可供选择；

测温范围：-55℃~+127℃ （-55℃~+200℃可定制）；

误    差：小于0.5℃（全量程范围）；

分 辨 率：±0.1℃；

耐 压 值：温度传感器可经受ESD±10000V高压；

电缆最大长度：电缆最大长度≤1000米；

材   质：传感器采用树脂封装，防水防潮；

测 温点：温度监测器可带两条测温电缆，共计128个测温点；

接   入：温度监测器可带开关量输入，可分别接入各种环境探测器（离子烟雾传感器、微波红外传感器、浸水探测等）；

报警输出：监测器有2路报警输出（2个无源接点：250VAC/0.6A或24VDC/5A）；

数值采集：监测器通过RS485总线或光纤通讯可把采集的温度数值上传至监控计算机；

压冲击典型值：监测器通讯总线采用安全隔离措施，使信号都经过高压隔离，经受的电压冲击典型值为1500VRMS/分钟或2000VRMS/秒；
