山东乐虎游戏无线测温产品为电力设备的安全运行提供全新解决方案

一、概述：

电力系统中存在大量的电气接点，包括发电机出线软连接，开关触头，刀闸，变压器、电容器、电抗器等电力设备的进线和出线连接，电缆终端接头，电缆中间接头等，这些部位会因制造、运输、安装不良及振动、老化引起接触电阻过大而发热，如果这些发热部位的温度无法监测，得不到及时检修，则最终会导致火灾事故的发生。

 山东乐虎游戏专门为电气设备研发的无线温度在线监测系统可以对电气接点温度24*365小时的有效的不间断监控，消除了传统周期性人工值守巡检盲区，可及时有效地发现温度快速升高和超温现象，变被动运维为主动运维。

二、电气设备接点温度监测结构：

 （电气设备接点温度监测结构图）

电气设备接点无线测温系统由温度测量层、数据汇集显示层、监控平台三层组成。

主要应用于：断路器触头、电缆终端头、变压器进出线接头、电缆中间接头、电机电缆接头等。

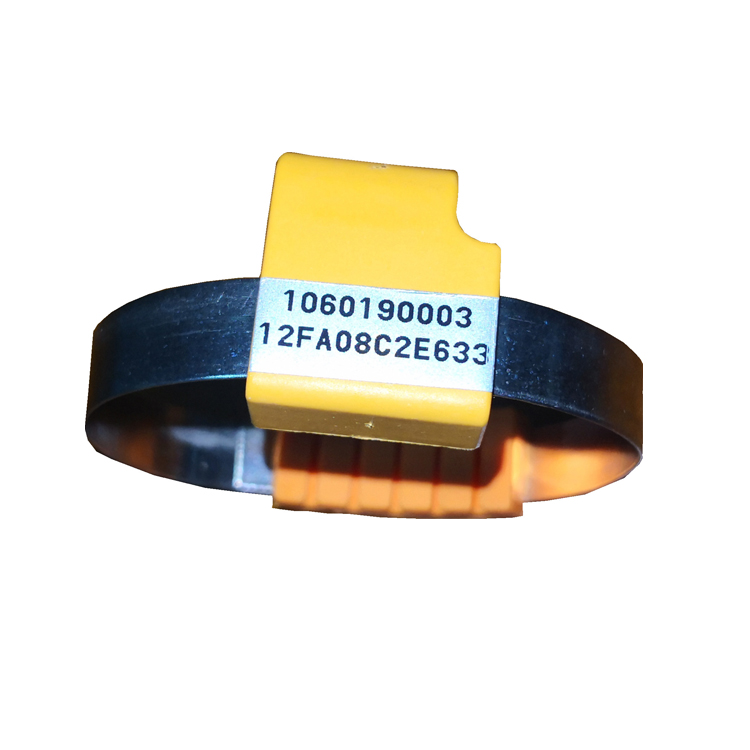

三、电气设备无线测温线监测—温度传感器

多种样式的温度传感器可供选择，可以根据不同现场要求提供定制。





温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。



参数:

●功耗设计：采集并通过无线发送数据到监测器，超低功耗设计，可至0. 03MW。

●测温范围:-40°C~+125°C ；-40°C~+200°C;； 40°C~+600°C  （根据被测部位要求选定）

●供电电源:小CT感应取电/电池供电/12V/24V;

●多种发射频率可选：2.4G/ 433MHz-434. 79MHz /470 ~510MHZ                                       /LORA433MHZ/LORA470~510MHZ

●机壳材质:进口耐高温阻燃材料;

●测温误差:小于0.5°C (全量程范围);

●测温分辨率:士0.1C;

●采样速率: 2秒~10分钟可设定;

●感应取电模式：一次回路电流: 3A-10000A;

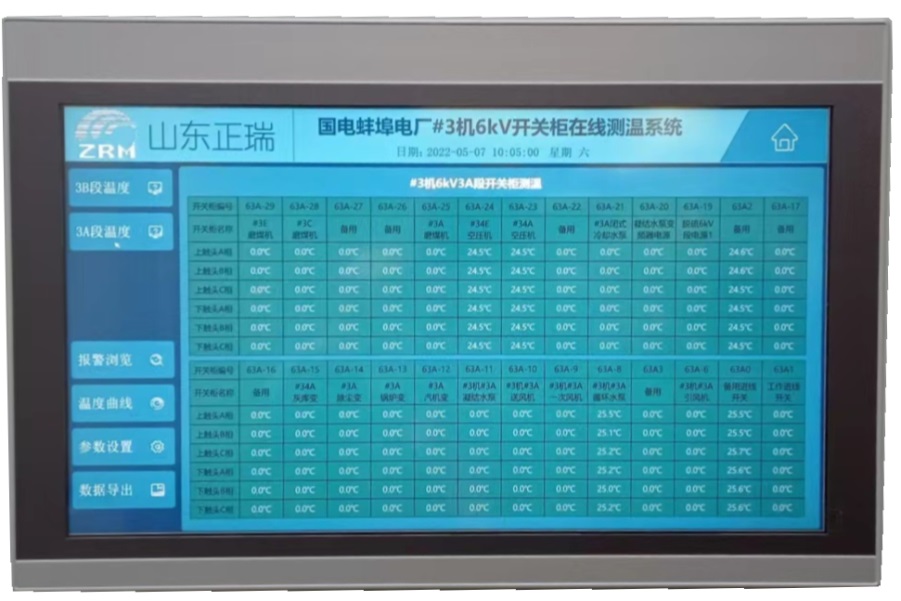

四、电气设备无线测温在线监测—温度接收终端

无线测温接收器用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

技术参数:

显示屏:4.3寸/7寸彩色液晶、10寸、15寸可选

传感器数量:250~1000只（可选择）;

上传接口:RS-485，RJ45  网口;

可支持规约:Modbus 、RTUModbus TCP;

报警:1路报警输出;

报警温度设定:可设定上、下限报警温度;

存储容量:4G,可存储3年历史数据；

曲线分析:可查看各点历史曲线；

安装方式：挂装式和嵌入式；

五、安装位置

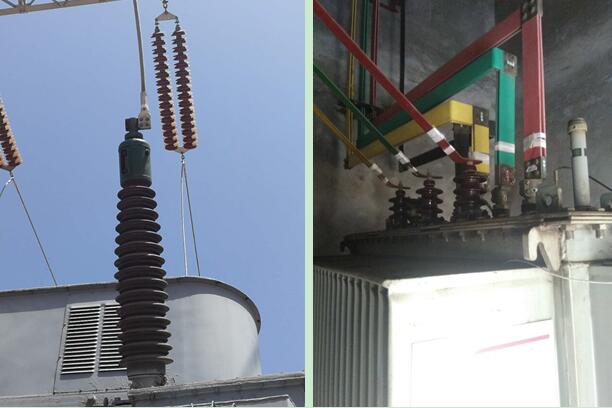

（1）传感器安装位置­­——变压器进出线电气连接处：

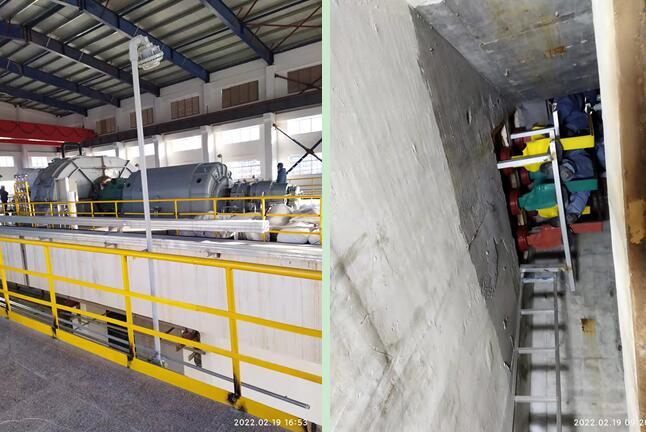

 （2）传感器安装位置­­——发电机出线铜排连接软连接处：

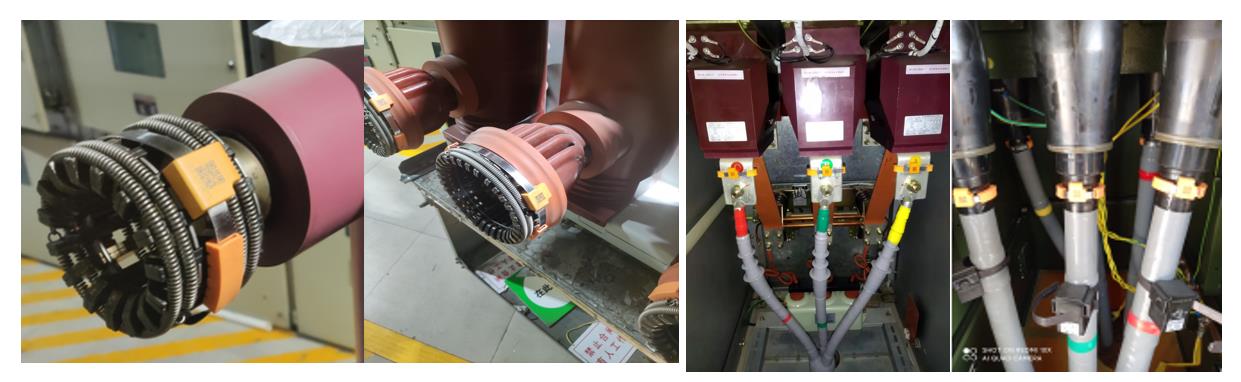

（3）高压开关柜测温安装位置：断路器动触头处，刀闸、电缆出线终端头与铜排连接处，母排接点处：

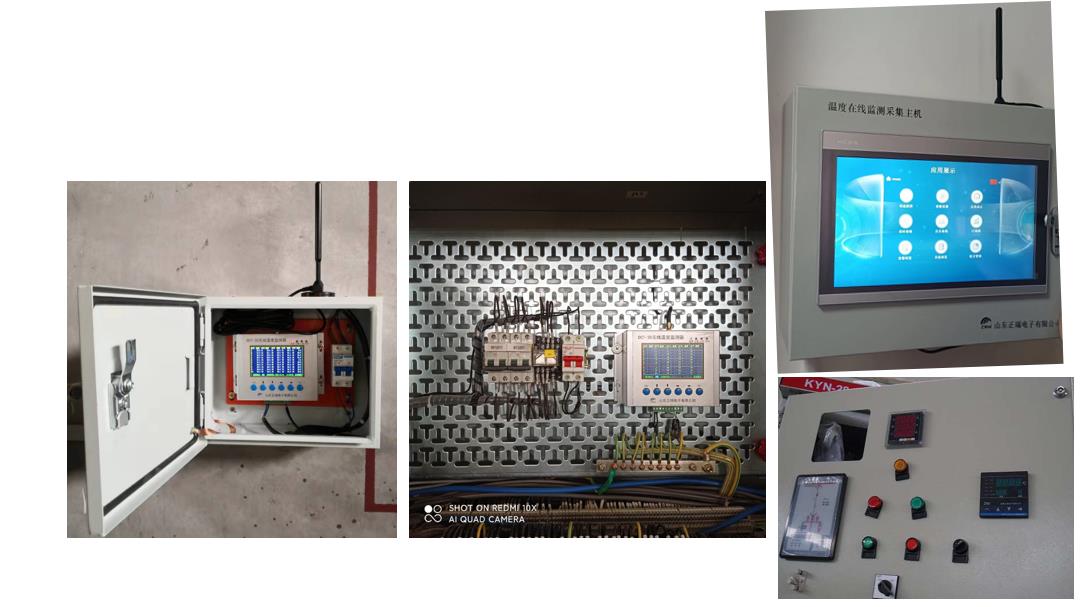

（4）无线温度接收终端安装位置

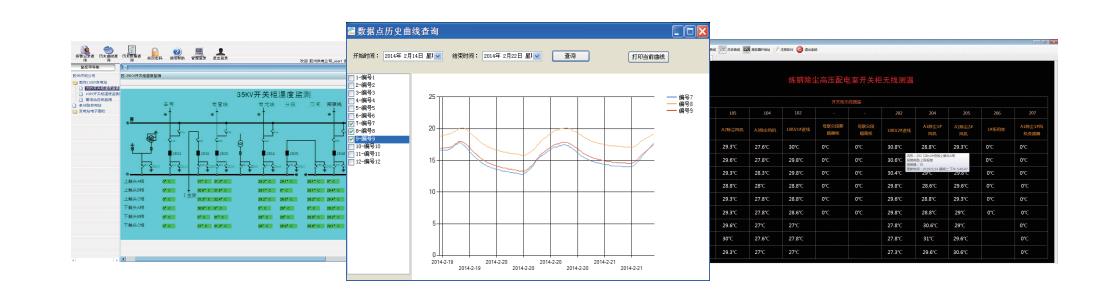

（六）电气设备无线温度在线监测—监控软件



在服务器上安装、配置无线测温系统，所有温度数据收集好后通过modbus RTU传给ABB计算机监控，实现大屏展示，并建立实时预警、维修、跟踪体系，判断故障隐患，便于值班人员判断温升情况，提前采取预防措施。



该测温系统具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多种标准协议，可以增加其他非标准协议通信模块。

（1）  测温点数据实时采集存储，查看现场实时数据；

（2）  采用C/S结构，可通过安装客户端软件查看数据；

（3）  各类测温点报警策略管理，具有超温，超限等报警功能；

（4）  实时超限报警（限温阈值，升温加速度阈值等），报警联动，报警时弹出报警画面，显示报警位置；

（5）  故障报警指示灯提示；

（6）  实时大屏监控；

（7）  数据分析功能，可存储历史数据，可查看历史曲线，历史报警记录等；

（8）  维修人员指派功能；

（9）  用户权限管理功能，获得权限可通过客户端浏览数据；

（10）集控中心对接功能；

数据上传云服务器，通过手机APP查看和报警。
