开关柜内无线测温为什么会不准确？电力行业注意啦

开关柜在电力系统配电网中是非常重要的设备。开关柜内部件发热，很难用直接的手段及时发现，同时也是开关柜内故障重要的诱因。曾经探讨过利用红外测温仪对开关柜内设备进行测温。但实际上受制于视野受限，实践中并没有被广泛的应用。随着技术的发展，开关柜无线测温系统逐渐出现。目前应用最广泛的传感器安装方式，是将无线温度传感器用捆扎的方法固定在被测设备上。

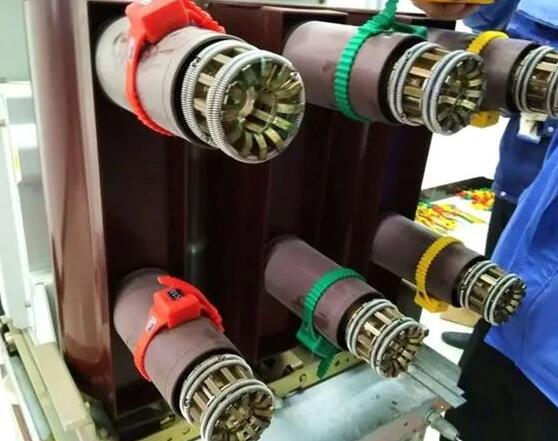

如下图所示：

（图片来源网络）

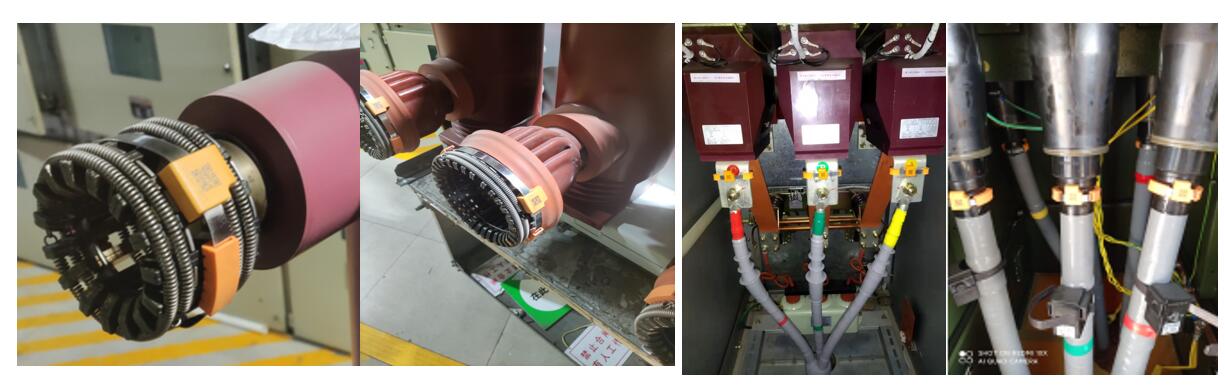

   这种测量方法实践中经常会被认为测量数据不准确，主要原因是传感器并没有安装在导体上。而是安装在了开关柜内常见的绝缘材料或者绝缘护套上，如下图所示。

（图片来源网络）

由于导体、绝缘材料的导热率、比热容等参数不同，对测量结果会造成较大误差。下表为开关柜常见材料的导热系数。

不同材质的导热系数（W/(Mk)）
铜	环氧树脂	硅橡胶
401	0.2	0.27

   这种参数的差异，造成了温度测量结果的不准确。因此为了保证测量温度准确，无线测温传感器一定要直接和被测量导体金属连接！这样保证温度监测的准确性。

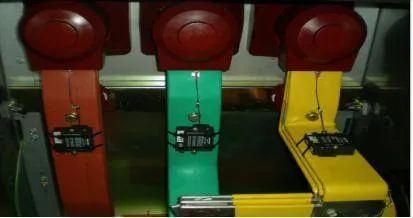

下图为正确的安装图片：
