变配电所六氟化硫气体泄漏报警在线监测系统

一、六氟化硫是什么？

六氟化硫在常温常压下为无色无臭无毒的气体。不燃烧。对热稳定，没有腐蚀性，可以作为通用材料。电绝缘性能和消弧性能好，绝缘性能为空气的2～3倍，而且气体压力越大，绝缘性能越增高。主要用作高压开关、大容量变压器、高压电缆的绝缘介质材料，比如：六氟化硫高压开关，GIS（gas insulated substation）组合电气等的绝缘介质就是乐虎游戏要说的六氟化硫（SF6），所以，在电力系统中，SF6（六氟化硫）气体的作用还是比较明显的。 作为气绝缘体多用作电子设备、雷达波导、粒子加速器、变压器、避雷器等设备，在电力、环境监测、冶金、医学、军事上有着广泛的应用空间。



二、六氟化硫（SF6）气体泄漏的处理

当发生SF6气体泄漏时，会造成局部缺氧，所以，通风是非常必要的，下面看下是如何处理。

（1）所有人员应迅速撤离现场，并开启所有排风机进行排风，在事故发生15分钟以内，所有人员不准进入室内（抢救人员除外）；15分钟以后，4小时以内任何人员进入室内都必须穿防护衣，戴手套及防毒面具；4小时以后进入室内虽然可不用上述措施，但在清扫时仍须采取上述安全措施，只有用仪器检测含氧量（不低于18%）合格后。

（2）当发生大量SF6气体泄漏时，需采取紧急防护措施，撤离气体泄漏现场，并应立即上报，当发生作业人员中毒时，应立即将人员撤离现场,转移到通风良好处休息。

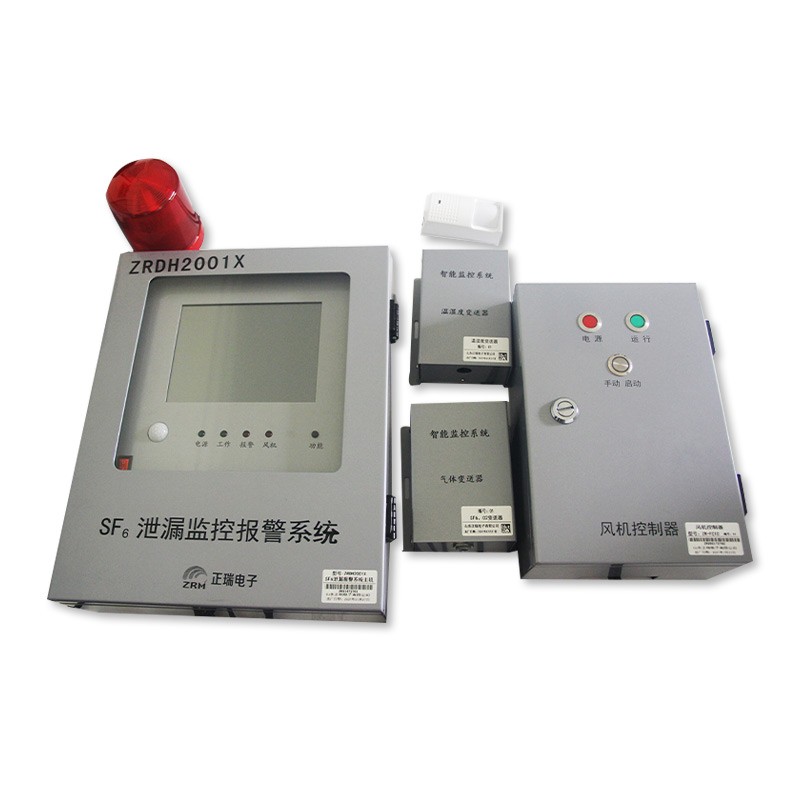

三、变配电所SF6气体泄漏报警在线监测系统

变配电所SF6气体泄漏报警在线监测系统主要检测在电力开关室SF6气体的浓度和含氧量同时对电缆温度、环境温湿度、进水水位、漏水、明火烟雾、防凝露等信息采集监测，实现变配电所内动力环境各数据的检测与设备控制，优化动力环境，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，实现配电动力环境的分布式远程管理。



四、变配电所SF6气体泄漏及环境安全在线监测系统功能特点：

1、实时显示SF6气体浓度
系统循环采集被检测区域的空气，在操作控制屏及后台监控计算机上显示该采样空气的SF6含量浓度；告警浓度可按要求在现场设定。
2、实时显示氧气浓度
检测主机内含有氧气检测传感器，在检测各区域采样气体中SF6气体的含量同时，检测氧气含量，在操作控制屏及后台监控计算机上显示该采样空气中的氧气浓度；告警浓度可按要求在现场设定。
3、告警输出
当SF6气体或氧气含量达到告警浓度时，操作控制屏将按设定的方式，产生声光、语音报警，并通过软件规约或干接点通知远端监控中心；
如果有工作人员接近开关时室，操作控制屏内的红外感应被触发，操作控制屏将启动语音提示，通知提示工作人员当前室内是否有SF6或氧气报警。
4、风机控制
风机有定时启动、告警启动与强制启动三种方式；
系统内有多个定时启动的时间，可根据用户的要求设定0～4次定时启动、每次启动的具体时间与时长；
当SF6气体或氧气浓度达到告警浓度时，可根据用户要求，设定系统是否启动风机进行通风；操作控制屏有风机开与风机关2个按钮，可以用来强制风机启动或关闭。
5、温湿度显示
温度显示范围：-40～65℃ 湿度显示范围：0～99.99%RH。
6、声光报警控制
可根据用户要求，声光报警在启动后一定时间内自动关闭，以免影响周围居民。
7、检测区域
多可达24个区域，可检测多个开关室，以减少用户投资。



特点：

（1）温湿度、氧气O2、六氟化硫SF6四合一设计；

（2）海量日志数据报警信息存储设计；

（3）可带开关柜接点在线测温功能；

（4）可根据用户需求扩展气体传感器和其他功能；

（5）可编制5路独立通风系统；

（6）GIS室任意门进入均可获得语音提示，强制通风；

（7）RS485、LoRa、RJ45网口、4G等多种通讯方式；

（8）大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；
