电缆接头测温系统，保证电气设备工作安全

1、电缆温度过高有哪些危害？

（1）电流过大会引起电缆温度过高，则过流引起设备会跳闸；

（2） 如果电缆线路上没有安装限流控制设备，电缆过热则可能引起火灾，造成人员伤亡与设备损毁；

（3）电缆长期超负荷运行时，过高的温度会加速绝缘的老化，以至绝缘被击穿。尤其在炎热的夏季，电缆的温升常常导致电缆绝缘薄弱处首先被击穿；

2、电缆接头测温监测系统，保障电气设备工作安全运行

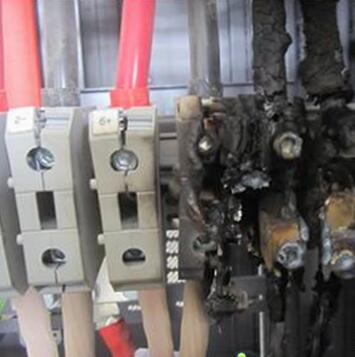

（1）下图为某企业电缆温度过高烧毁图片：





此次电缆烧毁故障给企业的安全用电敲响了警钟，虽然没有造成人员伤亡，但对企业的正常生产经营活动造成了一定的影响，造成某一生产线上某一工序上出现了不少残次品，客观上造成企业生产资源的浪费，需引起足够重视。



（2）鉴于上述的电缆故障，企业应好如下工作：

1）  加强电缆、线路的日常巡检工作，做好关键线路、部位的温度测量；查看绝缘是否破损；是否有异味等。

2）  定期做好高、低压电缆的绝缘试验，对于不合格的电缆及线路需及时更换。



针对电缆温度的管理，需要做好以下 4个方面的工作：

1）加强电缆温度的在线监测工作，密切关注电缆温度的变化。

2）做好电缆、线路的日常巡检工作。

3）加强负荷管理与重点线路的限流保护工作，做到防患于未然。

4）制定完善的电缆更换与维护计划。

结合山东乐虎游戏电缆接头温度监测系统，对电缆温度进行实时监控，设置限值，出现异常情况及时告警。



3、OES-2300单总线电缆接头测温系统

山东乐虎游戏OES-2300单总线电缆接头测温系统是针对发电厂和变电站电缆终端头、电缆中间接头、低压柜母排搭接处，出线接头，水泵出线，电机出线等部位因绝缘老化或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生。此项技术应用非常广泛。

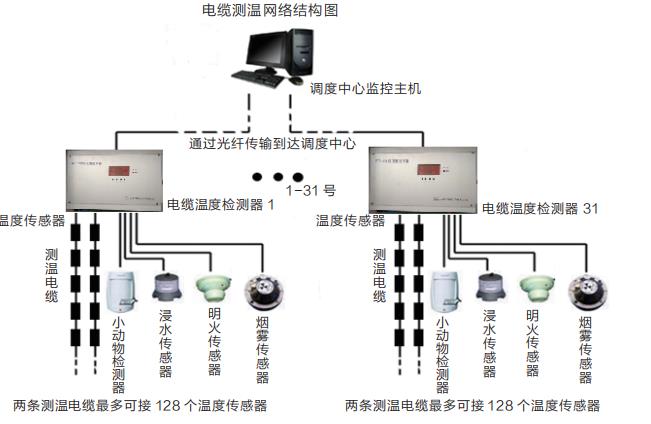

用于电缆接头测温监测系统的网格结构图：



OES-2300单总线电缆接头测温系统是采用总线型网络结构，可以挂接31台监测器。通过RS485通讯方式把数据上传到当地计算机，也可以通过光纤把数据上传到调度中心。本系统是由温度传感器、温度监测器、监控计算机及通讯网络四部分组成。这种结构方法特点是温度传感器内置 CPU, 可自行通过总线式组网，接入温度监测器。



技术参数：

尺寸：测温电缆传感器有多种外形尺寸可供选择；

测温范围：-55℃~+127℃ （-55℃~+200℃可定制）；

误差：小于0.5℃（全量程范围）；

分辨率：±0.1℃；

耐压值：温度传感器可经受ESD±10000V高压；

电缆最大长度：电缆最大长度≤1000米；

材质：传感器采用树脂封装，防水防潮；

测温点：温度监测器可带两条测温电缆，共计128个测温点；

接入：温度监测器可带开关量输入，可分别接入各种环境探测器（离子烟雾传感器、微波红外传感器、浸水探测等）；

报警输出：监测器有2路报警输出（2个无源接点：250VAC/0.6A或24VDC/5A）；

数值采集：监测器通过RS485总线或光纤通讯可把采集的温度数值上传至监控计算机；

压冲击典型值：监测器通讯总线采用安全隔离措施，使信号都经过高压隔离，经受的电压冲击典型值为1500VRMS/分钟或2000VRMS/秒；



除了做好日常检查工作外还要结合山东乐虎游戏电缆接头测温监测系统，对电缆温度进行实时监控，保障企业生产安全及工作人员的人身安全。
