开关柜无线测温系统：电力设备24小时实时“贴身保护”

       电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。开关柜高压设备连接部位如母线连接点、各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大，在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸。

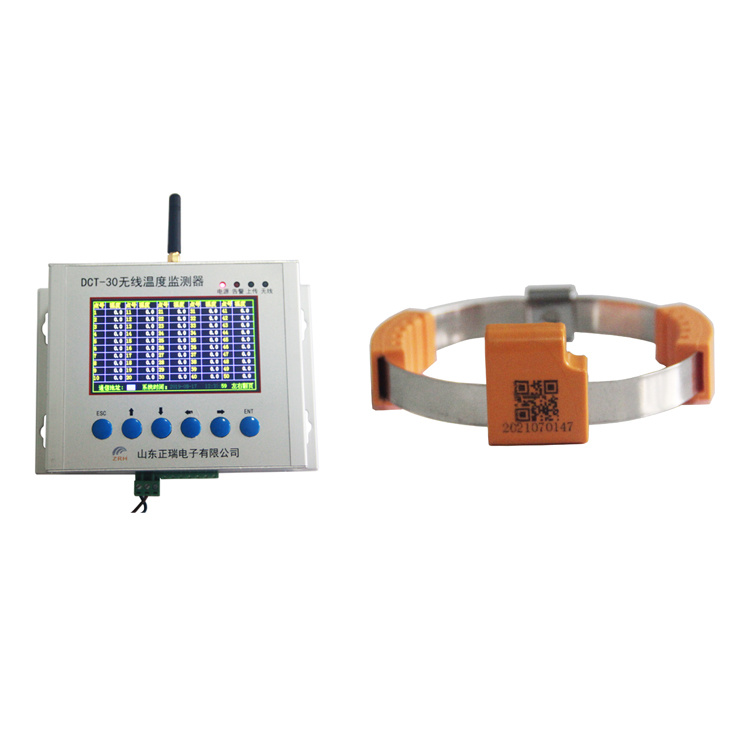

      开关柜无线测温系统可以对电气设备关键节点进行温度测量，通过对温度进行数据采集操作，达到有效的实时监测目的。同时，通过数据采集、分析等手段，为管理者提供相关的温度数据，使管理者能更进一步的了解设备运行时的温度状况，为设备的检修及维护提供参考。系统支持温度实时在线监测、历史数据查看、历史数据曲线分析、温升预警报警等功能，实现对设备的在线状态监测，防范于未然。

 1、无线测温传感器

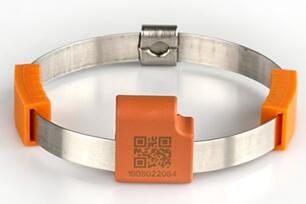

       无线测温传感器，由取电合金片、软硅胶、连接头、双头螺丝共同组成，采用无线方式、CT感应取电实现温度在线监测，温度传感器直接安装在高压电器设备上，温度传感器采样到的温度数据通过无线电波的方式传送出来，从而实现了高压的彻底隔离。保证了产品应用的绝对安全。

       感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。可以用于高压输电、变电、用电的众多行业，例如电力、钢铁、采矿、石油化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电接点的温度监测等。

技术参数：

（1）功耗设计：采集并通过无线发送数据到监测器，超低功耗设计，可至0. 03MW。
（2）测温范围：-40°C~+125°C ；-40°C~+200°C;； 40°C~+600°C  （根据被测部位要求选定）
（3）供电电源：小CT感应取电/电池供电/12V/24V;
（4）多种发射频率可选：2.4G/433MHz-434.79MHz/470~510MHZ /LORA433MHZ/LORA470~510MHZ

（5）机壳材质：进口耐高温阻燃材料;

（6）测温误差：小于0.5°C (全量程范围);
（7）测温分辨率：士0.1C;

（8）采样速率: 2秒~10分钟可设定;

（9）感应取电模式：一次回路电流: 3A-10000A;

2、无线温度监测器

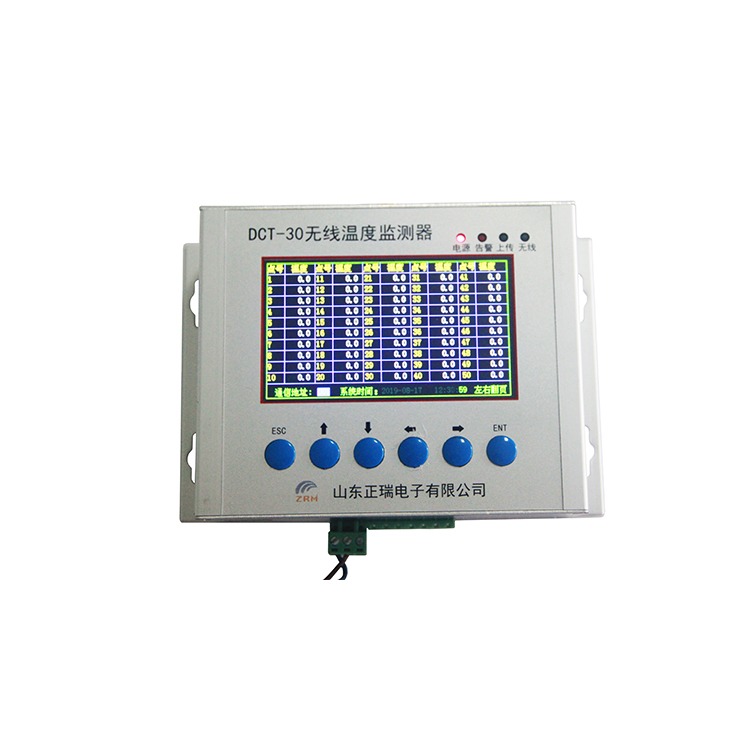

无线测温监测器用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

无线测温监测器与传感器可在300米以内无线接收，并带穿透功能。



性能指标：

无线温度传感器容量	250个
显示屏	彩色屏
温度显示分辨率	0.1℃
报警输出	2个（无源接点）250Vac,0.6A或24Vdc,5A。
通讯接口	RS485，RJ45网口，可NTP对时
通讯规约	ModbusRTU，modbusTCP
报警历史数据存储	200条
工作电源	AC220V或DC220V
工作温度	-20℃~70℃，相对湿度≤95%
外形尺寸	150*120*58（mm）
无线频率	433Mhz-470Mhz
波特率	2400、4800、9600、19200
安装方式	挂装式和嵌入式
防护等级	IP54

3、无线测温系统的功能优势



1）通信的先进性

电气接点测温数据采用数字信号无线传输，隔离彻底、抗干扰性强，体积小巧，可在电磁场环境下稳定运行。

2）通信的可靠性

通信系统要长期经受恶劣环境例如较强的电磁干扰和高温的考验，并保持通信的畅通；

3）双向通信

不仅能实现信息量的上传，还要实现控制量的下达；

4）手机APP功能

带有手机APP功能，与系统云平台同步。可以实时查看温度数据，产品发生报警时信息及时推送联系人。

5）通信的灵活性和可扩展性

标准化设计，可方便扩展与其它系统互联，费用低廉，安装灵活。

      电力系统中，工作温度的升降反映了设备运行状态和许多物理特征的变化，工业设备异常或故障常表现出温度的异常变化。因此工业设备运行温度监测是设备安全监控最为有效、最为经济的手段，对设备的安全运行具有重大的意义。随着无线测温系统的发展和应用，基于2G/3G/4G网络的无线测温系统是目前世界上最先进、最有效的温度在线监测系统，特别是在电力系统、石油化工、交通运输、工业消防等领域得到广泛的使用。
