ZRBG1000系列卫星时钟——NTP校时服务器

一、产品优势

   随着信息的发展，系统对时间统一的要求越来越迫切，对时间的同步精度也越来越高，各类信息生产系统也越来越多，目前各系统之间的时钟并不是完全精确统一，系统需要时钟的高度精确，且今后的各类系统之间数据交互会越来越多，相应的时钟要求也越来越精确，将通信网上各种通信设备或计算机设备的时间信息(年月日时分秒)基于UTC（协调世界时）时间偏差限定在足够小的范围内，这种同步过程叫做时间同步，山东乐虎游戏电子公司自主研制的ZRBG1000卫星主时钟就是提供高精度时间基准的时间同步设备，该设备可同时跟踪中国北斗卫星和美国GPS卫星，比单一卫星更加可靠,确保了系统的安全性和稳定性；中国北斗卫星与美国GPS卫星时间信号互为备用，时间源可组合为GPS+北斗、单GPS、单北斗、等，保证了时间源的高可靠性和基准时间信号的高精度性；该系统实现了输出多制式串口、网络等，满足多设备的要求，保证了时间需求的高精确度、高稳定性、高安全性，高可靠性。

二、产品概述

ZRBG1000 NTP网络校时服务器 主时钟采用表面贴装技术生产，以高速芯片进行控制，具有精度高、稳定性好、功能强、无积累误差，不受地域、气候等环境条件限制、性价比高和操作方便等特点，适合无人值守。广泛应用于电力系统、网络同步、通讯、交通管理及国防等需要对时、记时、守时等领域。

装置输出信号可配置有标准RS232、RS422/RS485、NTP网络对时等多种接口形式，方便与相关设备的驳接，实现单向或双向通讯。可以适应各种不同设备的对时需要。

三、参数指标

项目	技术参数
运行条件	工作温度	-20℃～+70℃
	贮存温度	-40℃～+85℃
电源	交流供电	85-240VAC 47Hz～63Hz
	直流供电	85-240VDC
	装置功耗	≤30W
GPS/北斗天线	频率50Ω	B1&L1
	阻抗：	50Ω
	增益	42dB±2dB
	外接电缆	RG-58/U
	连接器	BNC-J
	天线体积	φ106mm×121mm
信号接收器	定位授时	单系统独立授时、双系统联合授时
	通道	192 通道
	授时精度	1PPS 优于 20nS
	接收频率	1575.42MHz（L1 信号）
	接收灵敏度	捕获〈-160dBW，跟踪〈-163dBW
	捕获时间	冷启动〈1min
	热启动	〈20s
	守时精度	高精度恒温槽晶振优于 4μS/24h
	守时精度	温补晶振优于 4.2μS/min

装置接口	可根据实际应用灵活配置
网络	界面规范	10Base-T/100Base-TX 自适应
	物理接口	RJ45
	操作方式	网络搜索设置软件， web 远程登陆
	协议	ARP、ICMP、UDP、NTP、SNTP
串口	串口参数	波特率 1200-19200 可选，数据位 8 位，一位起始位，一位停止位，无校验
	物理接口	COM  DB9针
	电平方式	RS232
	RS232	2-RX 3-TX 5-GND

四、装置特点

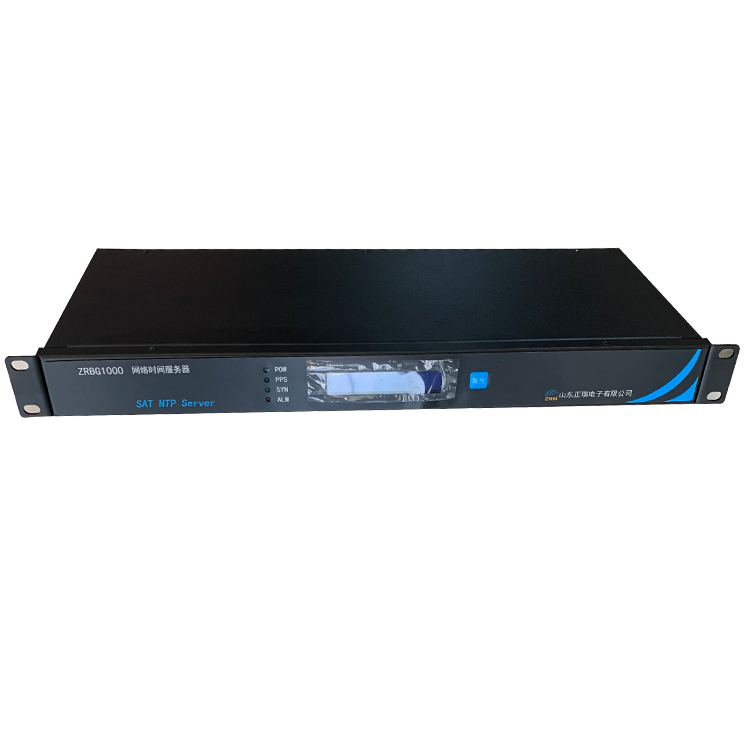

1. 机架式结构，1U、19”标准机箱,安装方便，机箱经防磁处理，抗干扰能力强。

2.选用高性能、宽范围开关电源，工作稳定可靠，装置电源供电自适应。（按订货技术协议配置，缺省为单电源。）

3. 采用GPS/BD双系统精密授时，支持单GPS、单北斗、 GPS/北斗联合授时多种授时方式，并可通过维护串口修改授时方式。可通过LED在线显示日期时间和GPS北斗卫星的收星个数，直观反映装置的同步状况。

4. 装置前面板有“POW”灯、“PPS” 灯、“SYN” 灯、“ALM” 灯多种工作状态指示，便于运行值班人员的日常巡视。

5. 模块化结构，NTP端口数量可灵活配置，最多配置6路NTP/SNTP网络对时信号，端口可以灵活的配置使用，可以用在不断增长变化的网络环境中；还可用于不同的子网或不同的物理隔离的网络中，使多个物理隔离的网络共享时钟资源。

6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系统及支持NTP协议的路由器、交换机、DVR、智能控制器等网络设备。

五、对时方案

时钟装置以接收到的GPS/北斗信息（串口+1PPS）为时间源，通过NTP/SNTP协议同步网络中的所有计算机、服务器、路由器、交换机、DVR等设备,实现网络授时。大部分操作系统都自带NTP服务，只需做一下设置即可。我公司也提供NTP客户端软件，安装运行也可实现同步。
