生物质能电厂开关柜无线测温系统技术方案

1 项目概况

发电机出口开关柜是电厂发电的关键设备,对于电站安全稳定运行具有重要意义，发电机出口开关柜由于在设备长期运行过程中,开关柜中的动、静触头等部位会因制造、运输、安装不良及老化引起接触电阻过大而发热，如果这些发热部位的温度无法监测，得不到及时检修，则最终会导致故障和事故的发生。

需要在出口开关柜安装一套开关柜无线测温系统，并把数据上传到DCS，实现开关柜触头温度监测和报警

3 开关柜无线测温系统组成

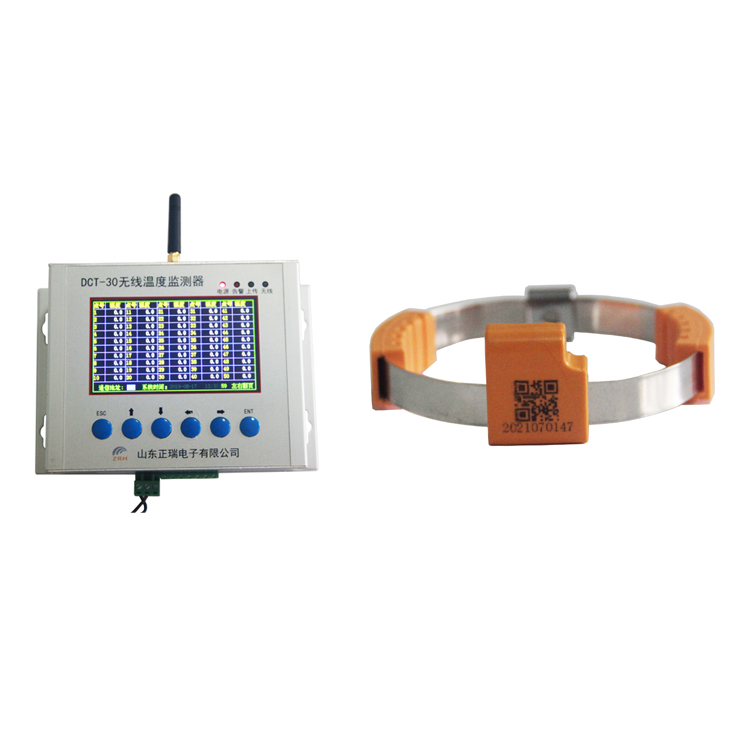

  无线测温系统由无线温度传感器、无线温度监测器、无线测温系统软件等组成



3.1 无线温度监测器

  无线温度监测器可用于高压开关柜触点及接点、刀闸开关、高压电缆中间接头、变压器、低压大电流等设备的温度监测。

用于接收无线温度传感器（DTS-6）发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过显示屏显示当前所测温度，可以实现250个无线温度传感器的数据采集。同时通过RS485通讯上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

该装置具有隔离、安装方便、抗干扰能力强、工作可靠等特点，解决了高电压状态下的接触式温度监测的安全问题。



无线温度监测器主要功能：

主要功能		功能介绍
基本功能	接收数据	接收无线温度传感器上传的温度
	显示数据	彩色显示接收到的数据，背光开关可控，
	时钟显示	实时时钟显示，并作为事件记录的时间基准
	参数设置	所有参数灵活可设，操作方便，掉电数据不丢失
	报警输出	当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示
	温度报警记录	记录曾发生过报警的测温位置的温度
	传感器恢复事件记录	记录越限后温度恢复正常数据
	密码管理	采用密码管理方式，设置参数时必须输入密码



无线温度监测器技术参数：

技术参数		技术指标
无线参数	无线频率	433MHz
	管理无线传感器数量	250只
通讯参数	通讯方式	RS485、以太网
	主机组网数量	≤32台
	通讯规约	Modbus规约
	波特率	9600 bps
报警默认参数	温度报警值	上限值：+70℃（可设置）
继电器干接点参数		AC220V/3A（无源常开）
工作电压		AC220V
工作温度		-10℃~+70℃
工作湿度		≤90%RH,不结露，无腐蚀



3.2 无线温度传感器



   山东乐虎游戏DTS-6温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在3A-5000A之间，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

外观设计：超精小化设计，适合所有的开关柜及电缆接头等多种部位的温度监测，无需根据不同测温位置，不同开关负荷选用不同规格尺寸，不同技术参数的传感器，大大节省了供货难度和供货时间，同时现场安装更方面快捷，大大缩短了现场安装时间。

能量来源：传感器利用一次回路电流取电，能量供给远远不断，温度采样速率随意设定。

超低功耗设计：主芯片采用美国TI公司，功耗低，低可至0.03mw，区别于传统的感应供电，不存在发热现象。

温度传感器一次回路取能范围大大加宽:只用2a就可启动，高至10000A，完全满足现有市场的开关柜负荷要求（现有市场的开关柜设计负荷高可至6000A），基本无盲区。

测温元件：采用耐高温、高精度热敏电阻，测温范围宽至-40℃～+200℃，精度 ±1% 。



无线温度传感器技术参数：

参数	温度测量范围：-30～+125℃（-40~200可定制）
	测量精度：±0.5℃（0~65℃）,±1℃（-40~125℃）
	温度采样频率：默认10秒（可定制）
	无线传输距离：≤200米
	工作电源：感应取电
	启动电流：>5A
	安装方式：捆绑式
	主体尺寸：与现场设备实际尺寸定制

4 系统安装

（1）将无线温度传感器安装到断路器触头或触臂上，实时测量温度并把数据通过无线发送到无线温度监测器上；

（2）无线温度监测器安装到开关柜二次仪表舱内，从开关柜到DCS敷设一条通信线缆，DCS屏柜安装三个数模转换模块，转换后信号接入DCS。业主或DCS厂家组态DCS软件显示实时温度，设置超温报警策略。
