新能源风电场无线测温监测系统应用方案

一、项目概况

某新能源事业部的风力发电机组均为老旧风机型，老旧风机型的测温点不足，导致温度监测盲区。采用自组网传输模式，针对风机内易产生高温、引起火灾的设备部件增加温度测点，并研究利用无线测温设备进行监测，实现实时温度监测和及时报警，避免相关设备部件因温度过高或急剧升温引起火灾安全事故。

选择风机中易引发高温的设备部件安装无线测温传感器并进行监测，当温度达到预设阈值（温度报警阈值、升温加速度阈值）时触发警报，使运行人员、管理人员和检修人员能及时应对，有效防止火灾发生，保证设备安全运行。

      需要在风场的33台风机安装无线测温系统，每台风机增加8-10个测温点，分别安装在控制柜、变频器、集电环室、刹车盘、线缆接头、发电机接线盒等易产生高温、引起火灾的设备部件。

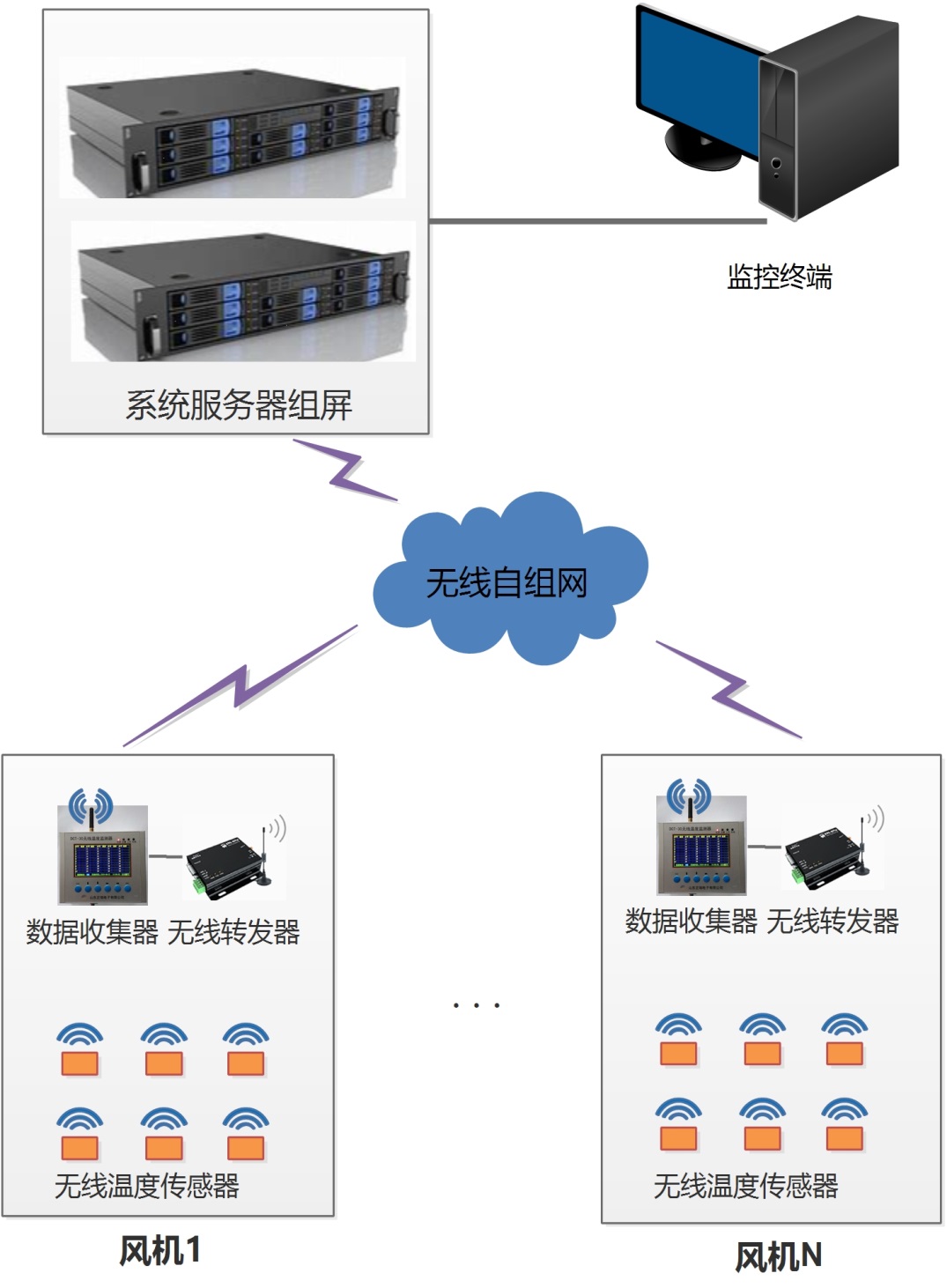

二、无线测温系统组成图

 1、无线温度传感器安装

无线温度传感器，外形尺寸根据安装方式确定。通过合金带固定于被测位置或就近位置，保证传感器感温部位与被检测部位表面充分接触以保证测温效果。

2、无线温度监测器安装

根据现场实际需求，33台风机每台风机安装1-2个数据收集器，并为数据收集器提供电源。用以接收并显示传感器数据，并通过RS485有线通信网络和485中继器上传到服务器。

3、 数据转换器安装

根据现场情况，台风机每台风机安装1-2个数据转发器，并为数据转发器提供电源。通过无线网络把数据加密传回在线测温服务器，实时保存数据。



三、ZRMSCADA 在线测温软件系统

在服务器上安装、配置无线测温系统，所有温度数据收集好后通过modbus RTU传给ABB计算机监控，实现大屏展示，并建立实时预警、维修、跟踪体系，判断故障隐患，便于值班人员判断温升情况，提前采取预防措施。

该测温系统具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多种标准协议，可以增加其他非标准协议通信模块。

（1）  测温点数据实时采集存储，查看现场实时数据；

（2）  采用C/S结构，可通过安装客户端软件查看数据；

（3）  各类测温点报警策略管理，具有超温，超限等报警功能；

（4）  实时超限报警（限温阈值，升温加速度阈值等），报警联动，报警时弹出报警画面，显示 报警位置；

（5）  故障报警指示灯提示；

（6）  实时大屏监控；

（7）  数据分析功能，可存储历史数据，可查看历史曲线，历史报警记录等；

（8）  维修人员指派功能；

（9）  用户权限管理功能，获得权限可通过客户端浏览数据；

（10） 集控中心对接功能；

（11） 数据上传云服务器，通过手机APP查看和报警。
