高压电缆头无线测温系统技术方案

高压电缆头在高压盘柜电缆仓内，人员巡检往往无法查看测温，为提前发现高压电缆头发热隐患，避免电缆头因发热造成短路事故，需在高压电缆头加装无线测温装置。

某供水供电公司本次项目实施中共有 60个变配电室 800 台高压柜需要增加无线测温装置。热电厂共有 2 个变配电室 54 台高压设备需要增加无线测温装置。

一、无线测温在线监测系统设计

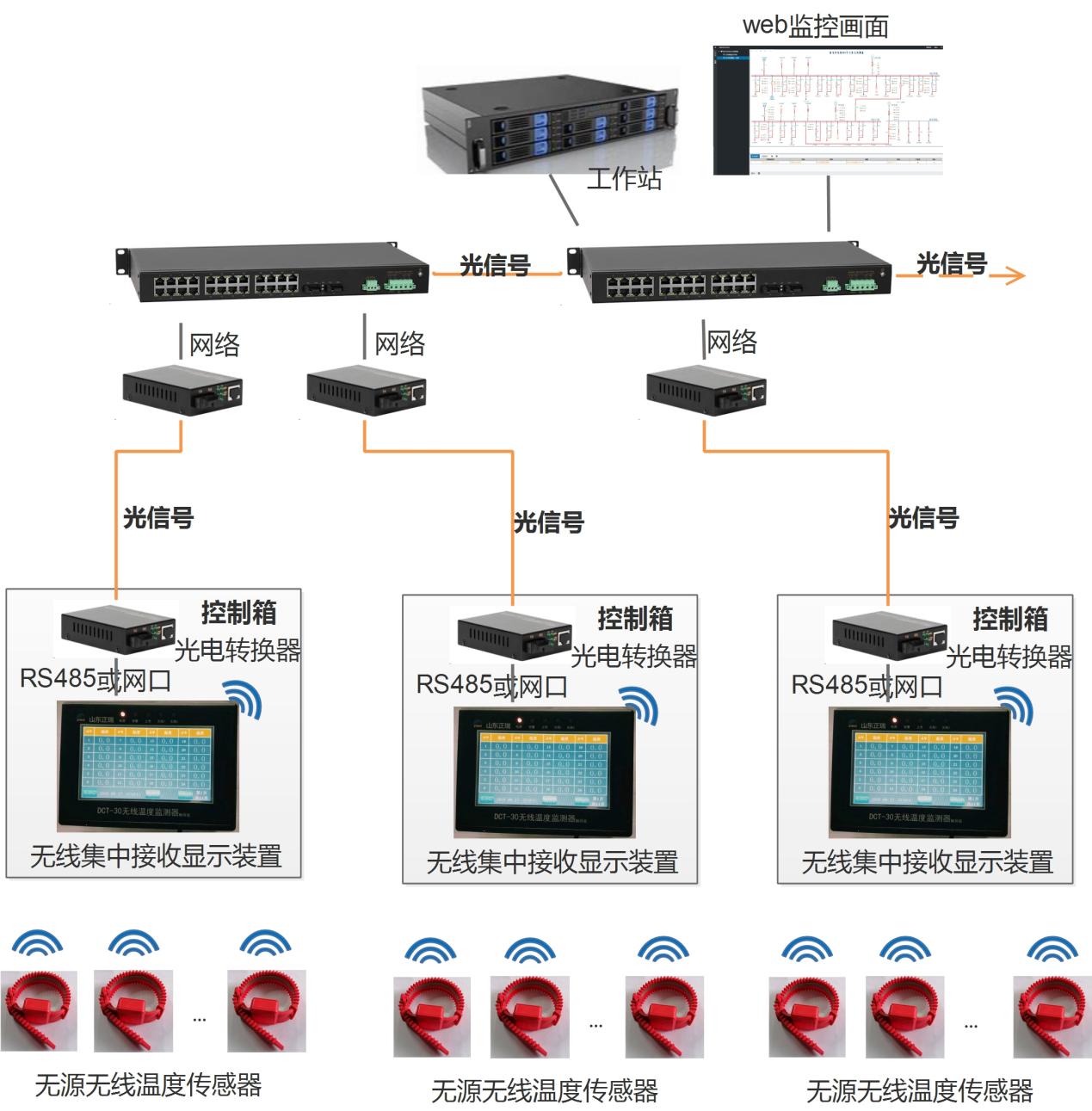

（1） 无线测温通信结构图

（2）无线测温通讯方案

无源无线温度传感器通过卡扣绑扎方式，将具有绝缘外护套的电磁合金片固定在测温点上。

无线接收显示装置和光电转换器安装到控制箱内，每个配电室安装一套，用于接收显示本配电室电缆接头温度，具有两个独立上传接口RS485和RJ45网口，可通过标准modbusRTU和modbusTCP协议上传数据。

各个配电室，变电站之间通过光缆建立TCP/IP通信网络,测温数据不但可以在本站变电所能够集中显示，而且同时能通过网络将测温数据远传至化南变，建立电缆测温数据系统。

二、主要产品功能及技术指标介绍

（1）ZRDTS-6无线温度传感器

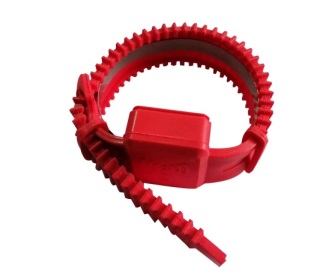

温度传感器通过卡扣绑扎方式，将具有绝缘外护套的电磁合金片固定在测温点上。当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。

无线温度传感器采用低功耗设计，温度无变化时，传感器数据传输频率不高于2分钟，当温度有变化时即时传输。无线测温传感器为感应取电模式。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

无线温度传感器技术性能指标：

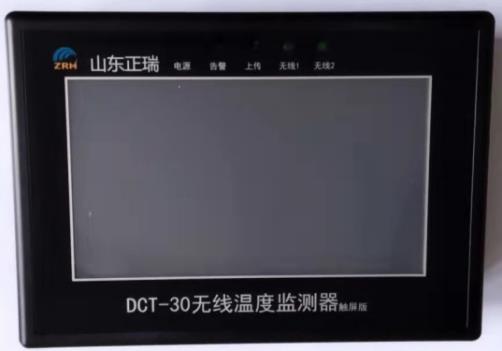

（2）ZRDCT-30无线温度监测器（无线集中接收显示装置）

无线集中接收显示装置用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

界面为彩色高清液晶显示屏，背光开关可控，适用多种应用场合，实时时钟显示，并作为事件记录的时间基准，所有参数灵活可设，操作方便，掉电数据不丢失当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示。

接收器与传感器可在200米以内无线接收，并带穿透功能。按照客户要求，无线测温接收显示装置嵌入式安装在现场户内控制箱面板

性能指标：

（3）测温监控系统接入软件

ZRMSCADA在线监测软件分为通讯模块，监控模块，组态设计模块组成。

通过该软件，能够与不同协议的终端仪表通讯，并将数据写入SQL数据库，可查询历史记录，曲线，报警窗口弹出，打印等。测温数据、画面、报警全部实现统一监控。需将新增的主机数据集中传输在总变控制室,主机界面至后台总控之间的信号采用光纤传输。

主要功能如下：

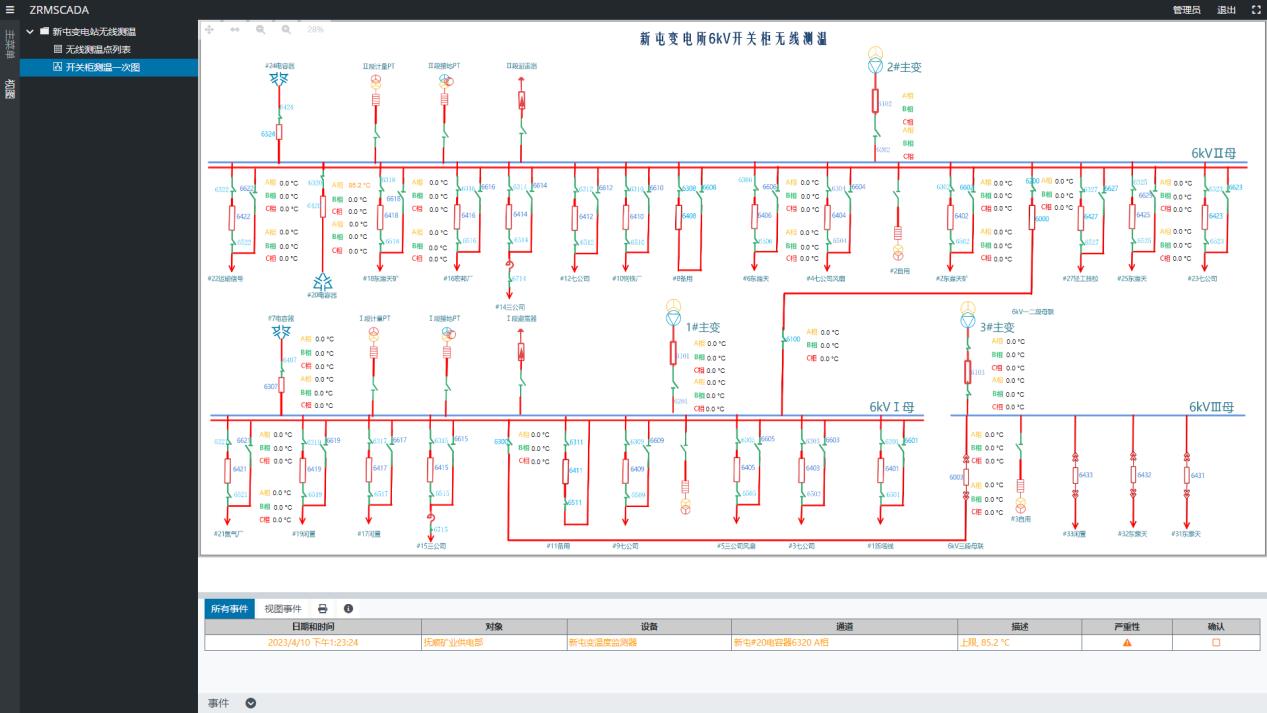

（1）电气监控系统分布图：在显示界面可以显示一次系统模拟图。

（2）温度监测：在监控系统上集中显示被测各点的温度值。

（3）报警功能：可实现超温报警、温度突变报警等功能；在现场发生报警时，主控电脑弹出报警对话框，显示报警时间、站点、设备名称。

（4）监测软件具有定时生成温度报表功能，可调阅每个温度点的历史曲线。

（5）故障显示：被测设备温度点的位置非正常工作时显示故障。

（6）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（7）权限管理：可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

（8）远程通信：系统提供 RS485 总线通讯方式，以满足远程通信。

（9）手机APP功能：带有手机APP功能，与系统云平台同步。可以实时查看温度数据，产品发生报警时信息及时推送联系人。

（10）内置web服务器，可通过浏览器监控画面和报警。
