电网测温难题，开关柜无线测温系统方案来解决

      发电厂、变配电站的高压开关柜在长期运行过程中，开关的触头、电缆接头以及与母线连接处等部位因老化或接触电阻过大而发热，据统计，因“过热温升”原因引起的高压开关柜运行故障，约占高压开关柜总故障率的36%，成为引发电力系统故障的主要原因之一。温度监测也成为了电网中的一大难题。

  由温升异常引起的高压开关柜内的短路故障，可能会造成设备局部烧毁，甚至全部报废，造成重大的人员伤亡和财产损失。因此对高压开关柜内温升重点区域进行实时温度监测，才能解决电网中的测温难题，有效保障电力系统更加安全可靠运行。

一、开关柜无线测温系统简介

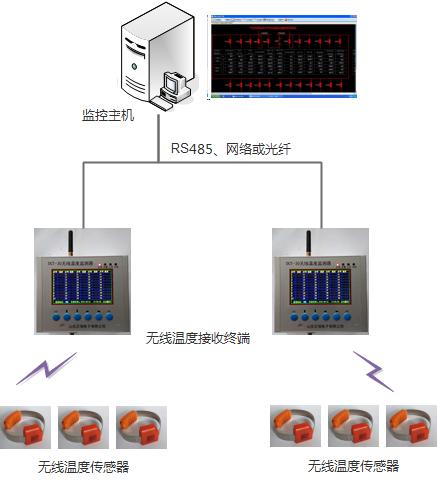

   山东乐虎游戏开关柜无线测温系统由显示终端、温度监测器、无线温度传感器、监控软件等组成，系统采用先进的无线、无源传感器技术，具有更可靠、更安全、更智能等优点，是当前开关柜温度在线监测方案的最佳选择。

（1）DCT-30无线温度监测器
    用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

（2）微型无线温度传感器

温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

（3）触摸屏平板电脑

显示单元采用15.6英寸的触摸屏工控机，安装组态软件采集显示数据。壁挂式安装。

显示单元显示各监测点的名称、位置、实时运行数据、历时曲线（SOE记录）、实时曲线、报表，并具备远传功能。可显示管理温度点＞1000测点。

温度异常时，显示单元能够即时弹出报警界面，并发出蜂鸣声。方便地查询有关报警信息和实时数据，及时掌握各监测点在异常运行时的运行状态，避免恶性事故的发生。

二、无线测温系统的技术特点

1、安全性

独立式的电位绝缘安装的无线测温系统，是可以大范围规避其爬电带来的不良影响的系统，还能提升电气设备的安全性能。因此，整个无线测温系统的技术呈现为高的安全性。

2、准确性

无线测温系统应用的器件大多数为高精度数字传感器，而且这些器件为进口材料，可以充分肯定测温方式多为接触式。整个传感器的位置非常接近发热点，可以实现快速测定温度点的温度变化的目标，显示出无线测温系统的整体测量。

3、安装便捷方便

无线温度传感器本身体积较小，所以整个器件安装过程非常便捷，整个组网也非常灵活，即可以应用无线或者有线的网络连线方式。器件的体积小还能方便多个监控点的安装，得到的测量数据。

4、易用性

开关柜无线测温系统的整个操作平台主要是应用模块化设计，因此会更加便捷性地链接其网络，进而得到自动化控制系统，且整体的使用性能也更加方便。

5、功耗低

低功耗的设计理念应用于无线测温，可以达成正常测温的目的，同时提升无线测温传感器的使用年限。
