六氟化硫气体浓度在线监测报警系统在110KV变电站中的应用方案

一、什么是六氟化硫？

  六氟化硫是一种无色、无臭、无毒、不燃的稳定气体。六氟化硫气体具有卓越的电绝缘性，电绝缘能力是空气、氮气的2.5倍左右。六氟化硫气体具有很好的灭弧性能，其灭弧能力是空气的100倍左右，而且六氟化硫的化学性质非常稳定，所以六氟化硫被广泛用作绝缘气体，如六氟化硫继电器，六氟化硫高压断路器，六氟化硫互导传感器，六氟化硫避雷针等等。六氟化硫已经成为绝缘油之后的新一代绝缘性好，耐高压的绝缘介质。主要应用于电力设备中。

二、六氟化硫在配电室的应用

  在电力工业中，六氟化硫（SF6）气体是一种重要的介质，它用作封闭式中、高压开关的灭弧和绝缘气体。六氟化硫气体的卓越性能实现了装置经济化、低维护化的操作。与普通装置相比，可以节省最多90％的空间。
  常态的六氟化硫气体对人体没有毒性。但在高压电弧的作用下，SF6气体会发生部分分解，而其分解产物往往含有剧毒，即便是微量，也能致人非命。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解产物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成了严重的危险。因此，在配电室中安装六氟化硫气体浓度在线监测报警系统很有必要。

三、六氟化硫SF6气体浓度在线监测报警系统在配电室的应用

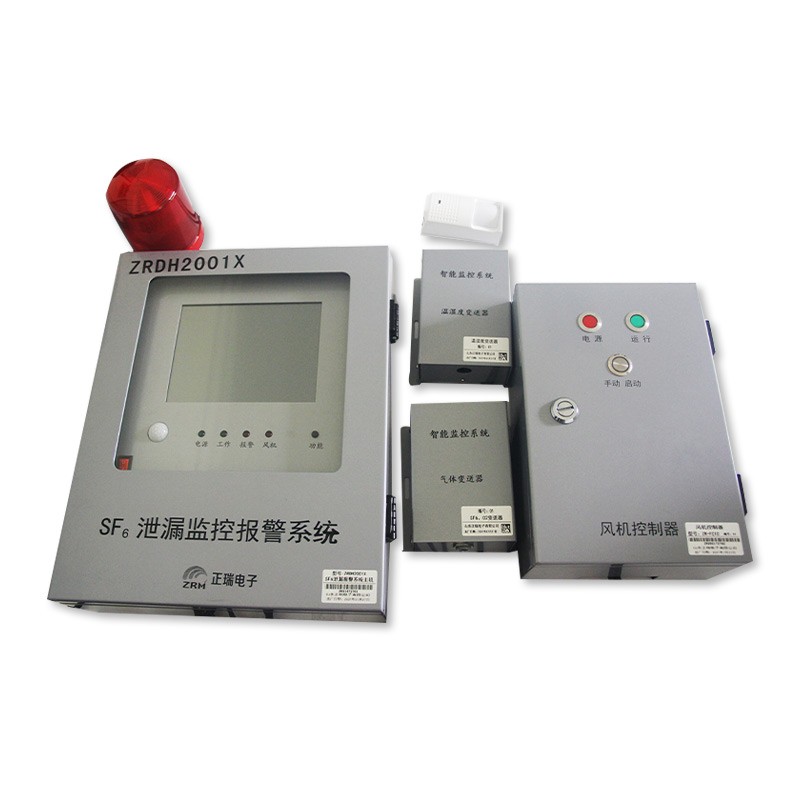

   在电力系统为防止六氟化硫气体泄漏，山东乐虎游戏设计了一款六氟化硫气体浓度在线监测报警系统（型号：DH2001X），为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。

《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度监测报警仪等监测装置。山东乐虎游戏自主研发的产品具备：SF6/氧气浓度监测、温湿度监测，高灵敏度以及远程报警功能。



四、SF6气体浓度在线监测报警系统功能特点

系统功能：

（1）实时定量监测功能，主机屏幕应可显示六氟化硫气体含量、氧气含量、环境温度、湿度；

（2）自动语音报警、自动启停风机、定时、手动控制或强制启停风机、声光报警等功能；

（3）红外监视功能，能支持人体感应，感应范围应不小于3m，当有人员接近室内工作场所时，系统自动提示工作环境的安全状况；

（4）具备在线校验模式和接口，具备自动零点校准功能，自动克服漂移和误报警；

（5）历史数据记录和查询，报警事件自动记录、自动存储、自动更新功能；

（6）数据上传功能，接口宜采用 RS485，支持报警开关量输出，装置采样设备异常不工作时，应具有故障报警信号提示功能；



系统特点：

（1）温湿度、氧气O2、六氟化硫SF6四合一设计；

（2）海量日志数据报警信息存储设计；

（3）可带开关柜接点在线测温功能；

（4）可根据用户需求扩展气体传感器和其他功能；

（5）可编制5路独立通风系统；

（6）GIS室任意门进入均可获得语音提示，强制通风；

（7）RS485、LoRa、RJ45网口、4G等多种通讯方式；

（8）大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；



五、SF6气体浓度在线监测报警系统技术参数

主要技术参数

● SF6浓度超限报警点：1000ppm,根据要求自由设定,精度＜±5%；

● O2浓度检测范围0－25%，缺氧报警点：18%，现场可调，精度＜±0.5%；

● 温度显示范围：-20～+99℃，精度＜±0.5%；

● 湿度显示范围：0～99%RH，精度＜±3%；

● 输入电源：AC  220V±20%；

● 报警输出接点功率：AC220/5A；

● 风机输出接点：380V/15A（三相）或220V/15A；

● 风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

● 海量报警信息存储设计；

● 5路大容量报警触点输出。

● SF6、O2变送器采用进口原装的传感器，寿命长；

● SF6气体检测报警误差＜1%，氧气报警误差＜0.5%；

● 风机控制器可控制原有风机。
