福建某纸业公司热电厂电流高压开关柜无线测温改造方案

一、项目内容

需向福建纸业股份有限公司热电厂提供高压开关柜无线测温装置，共324只无源无线温度传感器，计划安装于36面KYN28-12型高压柜内，每面柜安装9只无源无线温度传感器。其中6只安装于动触头梅花触头，3只安装于电缆终端连接母带上）。同一高压室的集中显示在同一台温度在线监测终端上。同时提供6台温度在线监测终端、1套手持便携式无线测温接收器及其它配套的装置。

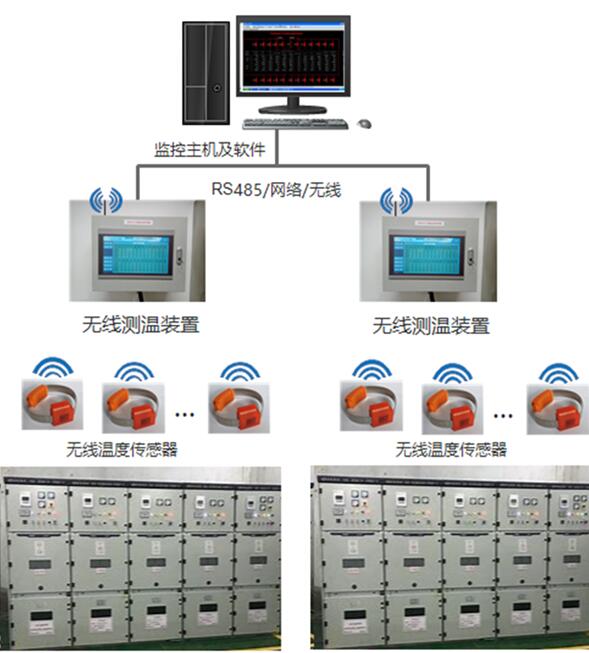

二、高压开关柜无线测温系统结构图

高压开光柜无线测温系统可以对开关柜上、下触头、电缆终接头等电气接点温度实现接触式温度在线监测。可实时在线监测开关柜触头、电缆终端的温度，当温度过高超过预设报警值时能及时报警，并通知运维人员处理，减少设备的损失。

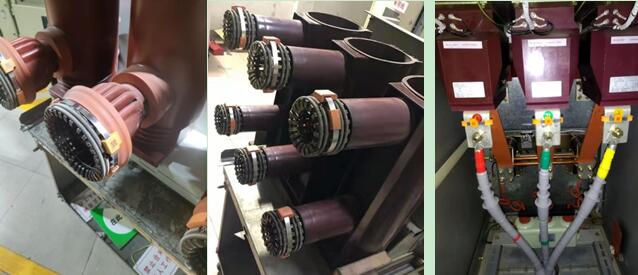

1、无线温度传感器安装

温度传感器应采用CT取电的供电模式，外形尺寸25mm*21mm*9mm。在动触头梅花触头、电缆终端连接母带上安装。通过合金带固定于被测位置或就近位置，保证传感器感温部位与被检测部位表面充分接触以保证测温效果，安装后不会对开关整体绝缘性能产生影响。

2、温度在线监测终端安装

分别在高压室安装6台温度在线监测终端装置。放置开关室墙上或柜内，用以接收并显示传感器数据。

3、手持便携式无线测温接收器

手持测试平板，内置可充电锂电池，7寸显示屏，实时接收区域内所有传感器数据，显示传感器ID、温度数值以及数据包数统计，可实时显示工作剩余电量。

三、产品介绍

（一）高压开关柜无线测温装置介绍

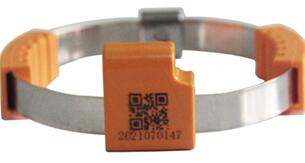

1、DTS-6开关无线温度传感器

    无线温度传感器具有小巧的体积，微型接触式，非探头外引式，安装简便。安装时不会破坏原开关柜结构，不能影响原开关柜性能（如动热稳定性、温升性能、绝缘安全距离、绝缘爬距等绝缘性能），柜内安装不存在角度对准问题。优先安装于动触头。无线温度传感器采用无线传输，隔离彻底、抗干扰性强，在电磁场环境下也可稳定运行。

当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。

感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜动触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。采用低功耗设计，温度有变化，即时发送；温度无变化，可根据温度自适应发送频率，自动调整发送频段和时长。

传感器静态功耗小于1uA，外壳采用耐高温阻燃材料，温度范围-25~125℃。阻燃、耐气候老化。防护等级达到IP68。每支温度传感器均具备唯一的ID号，且不少于10000种，以避免传感器混淆。

技术参数:

所有材料及器件均采用工业级及以上等级，保证现场运行安全。

2、DCT-30无线温度监测器 （温度在线监测终端）

用于接收无线温度传感器发射的无线数字信号, 实时接收设备接点温度数据。通过彩色液晶显示屏显示当前所测温度，同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。温度在线监测终端接收测温点的个数满足客户需求留有充足余量，可方便升级增加测温点。

系统的数据接口统一遵循Modbus标准通信规约，通信方式统一采用RS485、以太网等方式，波特率可调，并提供通讯规约及点表。

技术参数：

主要功能：

3、ZRMSCADA3.0 在线测温软件系统（后台监控软件）

后台安装配置在线测温监控系统,可实现监测测点温度、运行状态全程记录、温度超限语音报警、历史数据曲线记录、屏幕温度展示等功能。便于值班人员判断温升情况，提前采取预防措施，后台监控系统可与其他监控系统进行接口，数据上传至原有监控系统后台。

该测温系统具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多种标准协议，可以增加其他非标准协议通信模块。

l  可以查看现场实时数据；

l  采用C/S结构，可通过安装客户端软件查看数据；

l  具有历史数据查阅功能、历史温度数据曲线功能。

l  具有温度越限报警功能，包括光字和语音报警。

l  权限管理，获得权限可通过客户端浏览数据。

l  报警联动，报警时弹出报警画面，显示报警位置。

l  温度在线监测系统附带温度实时在线监测管理分析软件包，可实现监测测点温度、 超温报警、运行状态全程记录、历史数据、温度曲线记录等功能。

l  软件可建立开关柜设备数据库，显示设备的结构及型号等参数，帮助运行人员分析对比设备监测点的过热情况，预测出故障发生的部位。

四、设备使用的标准
