开关柜无线测温局放系统在抚顺矿业中的应用方案

1、现场需求

现场需要对10kv配电室断路器触头和电缆接头，进行温度在线监测，对高压开关柜局部放电量在线监测，实现接点温度和局放数据实时上传。通过后台监控软件集中显示，实现超限报警，数据分析和存储功能。

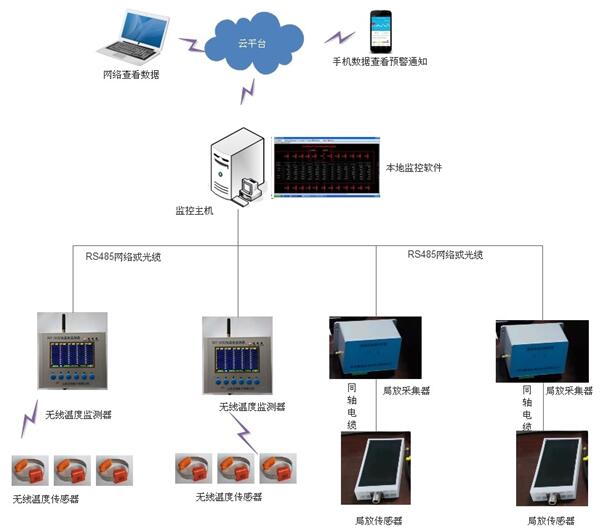

2、开关柜无线测温局放在线监测系统

2.1 开关柜无线测温在线监测系统配置

1)  在配电室开关柜断路器，电缆接头和变压器的进出线接头等位置安装温度传感器，用于感应温度，收集数据并上传。

2)  在高压开关柜二次侧安装无线测温监测器，用于接收传感器数据，并集中上传数据至监控中心。

3)  在高压柜内安装局放传感器、局放采集器用于收集数据并上传数据至监控中心。

4)  在监控主机和无线温度监测器，局放传感器采集器之间用485数据线连接，实现数据传输。

5)  在主控室或者屏柜上安装在线监测主机，并在主机上安装ZRMSCADA软件，用于收集数据并整理显示数据。

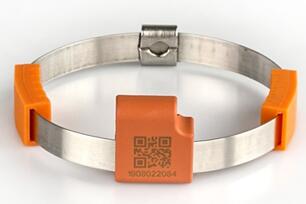

2.2 感应供电式无线温度传感器介绍

DTS-6无线温度传感器用于测量高压开关柜内的电气接点（如电缆接头，断路器触头等）的运行温度。无线温度传感器是由温度传感器、信号处理及无线发射器、感应电源三部分组成。

温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，电流保持在3A-5000A之间，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。



性能指标

测温元件：数字集成温度传感器

温度测量范围：-40～+155℃

测量精度：±0.5℃（0~65℃）,±1℃（-40~155℃）

温度采样频率：默认20秒（可定制）

无线传输距离：≤200米

工作电源：感应取电

启动电流：>5A（满足国家能源行业标准NB/T 42086-2016规定的启动电流 : 不大于0.05倍一次额定电流（大于400A）或20A）

安装方式：捆绑式

主体尺寸：与现场设备实际尺寸定制

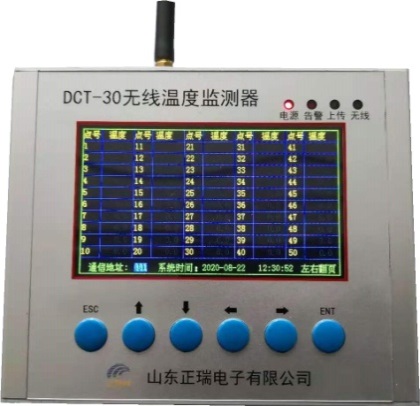

2.3无线温度监测器

连续监测高压开关柜内接点的运行温度，由数字显示屏循环显示出每个带电触头的温度值，可确定触头的过热程度，当发生超温时，仪器发出报警指示。并可将温度值通过RS485接口传到计算机作进一步数据处理，实现开关柜温度的集中监测。

主要功能		功能介绍
基本功能	接收数据	接收无线温度传感器上传的温度和传感器工作电压
	显示数据	彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合
	时钟显示	实时时钟显示，并作为事件记录的时间基准
	参数设置	所有参数灵活可设，操作方便，掉电数据不丢失
	报警输出	当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示
	温度报警记录	记录曾发生过报警的测温位置的温度
	温度预警记录	记录曾发生预警的测温位置的温度
	传感器     恢复事件记录	记录越限后温度恢复正常数据
	历史曲线	可查询每个测温点历史曲线
	历史数据	可查询最近一个月每个温度点的历史数据，方便导出到EXCEL表格
	月最高     温度 记录	记录没个测温点每月的最高温度记录，并生成最高记录柱状图
	数据冻结	每个测温点数据冻结密度设置为5min时，可冻结3年的历史数据
	密码管理	采用密码管理方式，设置参数时必须输入密码





技术参数		技术指标
无线参数	无线频率	433MHz
	管理无线传感器数量	≤250只
通讯参数	通讯方式	RS485、以太网、光纤，RS485通讯距离≤1200m（不加中继）
	主机组网数量	≤128台
	通讯规约	Modbus规约
	波特率	1200、2400、4800、9600 bps 可选
报警默认参数	温度报警值	上限值：+90℃，下限值：－20℃（可设置）
	温度告警值	上限值：+60℃，下限值：－10℃（可设置）
	预警电压值	2700mV
	告警电压值	2500mV
上网功能		4G功能（选配） WIFI（选配）以太网口（标配）
数据接口		2个USB接口、1个安卓数据线接口
继电器输出		两路继电器输出（为外接输出功能盒、装置本身端口不带输出功能）选配
继电器干接点参数		AC220V/5A（无源常开）
工作电压		DC9-30V
整机功耗		≤5VA
工作温度		-10℃~+70℃
工作湿度		≤90%RH,不结露，无腐蚀
海拔		≤2500米
绝缘电阻		≥100MΩ(温度在10~30℃,相对湿度小于80%)
安装方式		壁挂式安装

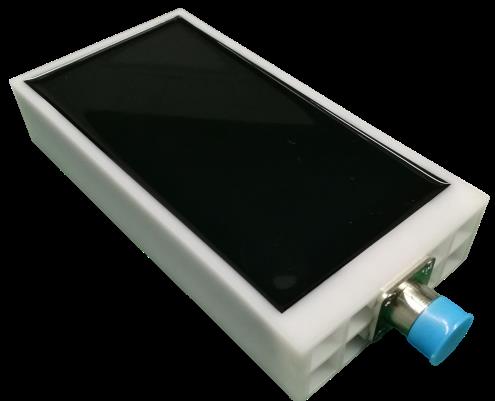

2.4局放传感器

局放传感器:系统使用内置式高频传感器，内置传感器安装在高压柜电缆进出线仓内。

技术参数

供电方式：无源，不需要供电。

信号频带：300MHz—1.5GHz（UHF）

等效高度：10.5mm

检测频带：200MHz~2000MHz；

高频UHF天线,无源无线原理；

信号传输方式：SMA；

接口：BNC；

检测灵敏度：10pC；

负载阻抗,：50 Ω；

安装方式：强磁吸附安装；

安装位置：电缆室；

防护等级：IP65；

环境条件：-20℃——+70℃,10-95% RH 非冷凝；

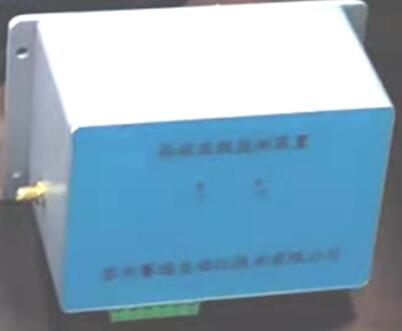

2.5局放数据采集器

局放传感器一体化铝合金设计;局放传感器通过高性能的同轴电缆线将数据传输到采集器上，采集器通过485数据线传到监控主机上。

技术参数：

滤波范围：300MHz—1.5GHz（UHF）

检测灵敏度：≤5pc

匹配阻抗：50Ω

采样速率： 20M

采样精度： 12Bit

接头类型 ：sma

与后台通讯方式： 以太网、无线、RS485

检测通道数 1 个

固定方式 ：导轨、磁吸、螺丝固定

电源：220V/50Hz或者DC24V/DC48V;

通信协议：modbus RTU、具备遥信功能;

功耗： 5W;
