煤制气脱硫塔外层温差在线监测方案书

一、系统原理概述

动力厂脱硫塔内附多层填充层。当脱硫塔内部填充物对气体产生部分阻堵后，会反映在脱硫塔外层的温度场分布变化上。通过对脱硫塔外层的同层温度场分布情况的监测，可以推断出脱硫塔填充层的阻堵情况。

进而，通过温差在线监测系统的历史数据记录功能，结合现场实际操作过程，能够更好的总结出填充物阻堵状况与监测到的温度场分布变化对应关系，实现对温度场分布及填充阻堵状况建模，可以更好的为实现自动化预警建立数据基础。

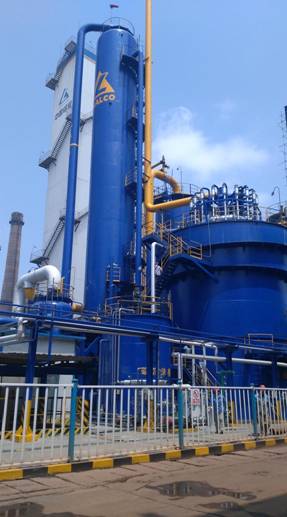

二、现场情况

1、  塔身高36.4米直径4.4米，分9层安装，每层同高度4个点方向90°角度差，9层垂直方向同角度安装。

2、  由于塔身较高，网络布线十分复杂，因此采用电池无线通讯式传感器以便减少相应的布线；同时塔身为碳钢材质，采用磁吸式底盘单点安装传感器，以降低安装成本。

3、  传感器的位置位于塔外侧，遇到清理塔内杂物时会有高空坠物，传感器达到IP65防护级别，防水防尘防爆，耐酸耐碱的处理。

4、  监控主机与监测器之间为rs485通讯，将监测主机放置于监控中心便于集中监控。监测器安装在脱离塔下方较近位置。

三、系统方案

第一部分

第二部分

第三部分

第一章

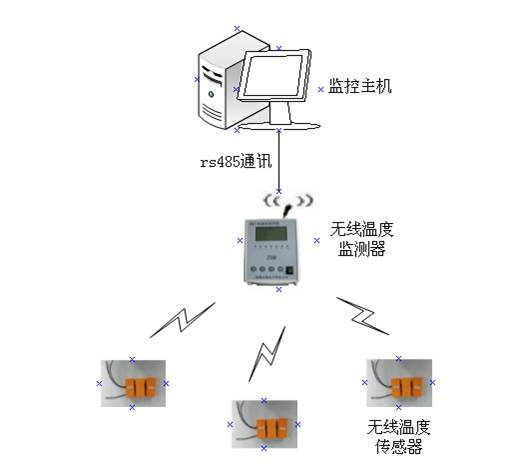

3.1 总体结构

由无线温度传感器，无线温度监测器，监控主机组成。

3.2 无线温度传感器

性能指标

测温元件：数字集成温度传感器

测温范围：-55℃～+125℃(可定制-20℃～+200℃的测温范围)

温误差：小于0.5 ℃（全量程范围）。

测温分辨率：±0.1℃。

接口方式：无线数字通讯接口。

电池：采用2-3节大容量锂亚硫酰氯电池。

发送频率：间隔1-5分钟，或者温度变化时，自动发送。（出厂前可根据要求设置。）

传感器的位置位于塔外侧，采用磁吸式底盘单点安装传感器，达到IP65防护级别，防水防尘防爆，耐酸耐碱处理。

考虑到现场比较特殊的安装位置，为便于传感器的安装和拆卸，在传感器磁吸托盘上安装不锈钢支架，该支架的作用为：在安装时使用带钩杆将传感器推至安装位置；在拆卸维护时，使用带钩杆将传感器拖回。

3.3 DCT-6G挂装式无线温度监测器

连续监测运行温度，由数字显示屏循环显示出每个带电触头的温度值，可确定脱硫塔的过热程度，当发生超温时，仪器发出报警指示。并可将温度值通过RS485接口传到计算机作进一步数据处理，实现历史数据存储，曲线分析等功能。

DCT-6G挂装式无线温度监测器面板图

尺寸：195×128×72（mm）

DCT-6G无线测温监测器，能够同时支持128个无线式温度传感器，可实现150个无线信道的温度测量。DCT-6G无线温度监测器具有超温度上限报警等功能。当发生超温报警时，一个继电器型的报警接点闭合输出，用于接通报警警笛进行报警。该接点能够接220V交流供电的信号警灯。温度报警上限可通过面板人工调节。

3.4 ZRMSCADA系统软件

具有下列功能：

Ø  数据通讯

Ø  实时温度巡检显示，监控图形画面显示，位置点温度显示

Ø  实时曲线

Ø  温度超上限报警

Ø  历史曲线查询

Ø  网上数据发布

Ø  曲线画面打印

Ø  权限管理

Ø  软件系统采用C/S结构，可通过客户端查询相关数据。

Ø  现场数据实时采集功能，历史曲线实时显示和查询；

Ø  可实时显示报警信息，报警方式有声、光、GPRS短信报警等；
