电缆沟动力电缆中间接头温度监测解决方案

电缆故障在形成过程中绝大多数与发热温升紧密相连。在本系统中，设备温度是检查设备是否处于正常运行状态的一个很重要的参考指标，温度过高预示着电缆运行处于异常状态，如不能及时处理，情况恶化，易形成事故，造成损失。因此，对电缆特别是电缆接头进行全面的温度监测是一个很重要的问题。

本系统通过电缆中间接头表面安装点式温度传感器监测电缆温度，并能通过监控软件实现超温预警，温度曲线记录分析等功能。

二、系统架构

在每个电缆中间接头表面安装温度传感器，通过单总线完成温度传感器的供电和数据的传输，通过后台集中监控软件完成如实时温度显示、测温配置、告警展示等功能。

三、系统设计

（一）现场传感采集点位设计

现场温度数据采集由单总线电缆温度传感器完成，电缆温度传感器安装到电缆中间接头表面，每个电缆接头安装两个。

（二）传输供电设计

电缆温度传感器通过总线供电和传输数据到电缆温度监测器。测温总线最长可到1000米，每条总线可连接传感器64个。

（三）集中监控设计

集中监控中心采用稳定工业用工控机安装监控软件来实时监测预警和分析数据。

四、功能介绍

（1）故障定位

对每个电缆接头编号，通过编号和温度传感器安装的对应关系，通过后台可以实时监测到每个电缆中间接头的温度和报警信息，发生超温能快速定位。

（2）单总线远距离采集温度

电缆温度监测器通过单总线给电缆温度传感器供电和采集温度数据，电缆温度监测器可放置到电气箱或屏柜内集中显示和报警。

五、系统组成

（一）电缆温度传感器

电缆温度传感器用于采集监测部位的温度，通过一条总线将采集的温度数据上传到温度监测器。分布式接触式精确测温，温度传感器采用单总线结构，一条总线可挂接64个温度传感器。适用于1km以内的电缆中间接头/终端头、计算机房控制电缆、低压柜等设备测温。

温度传感器技术参数：

（二）电缆温度监测器

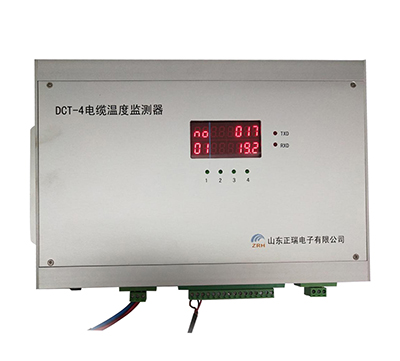

电缆温度监测器可集中采集并循环显示各测点的温度数值，通过连续监测电缆各个监测点的运行温度可确定各个监测点处的发热程度，并通过RS485方式上传到监控计算机，方便运行人员能够对电缆温度进行准确地巡检，对电缆运行状态能够及时地掌握。

技术参数：

运行环境要求：

（三）电缆温度监测分析软件

主要软件功能：

(1)温度传感器数据管理

电缆温度传感器温度数据采集，显示，报警，存储，历史曲线分析等功能；

(2)软件管理

具有人员权限管理，日志记录，事件管理功能。

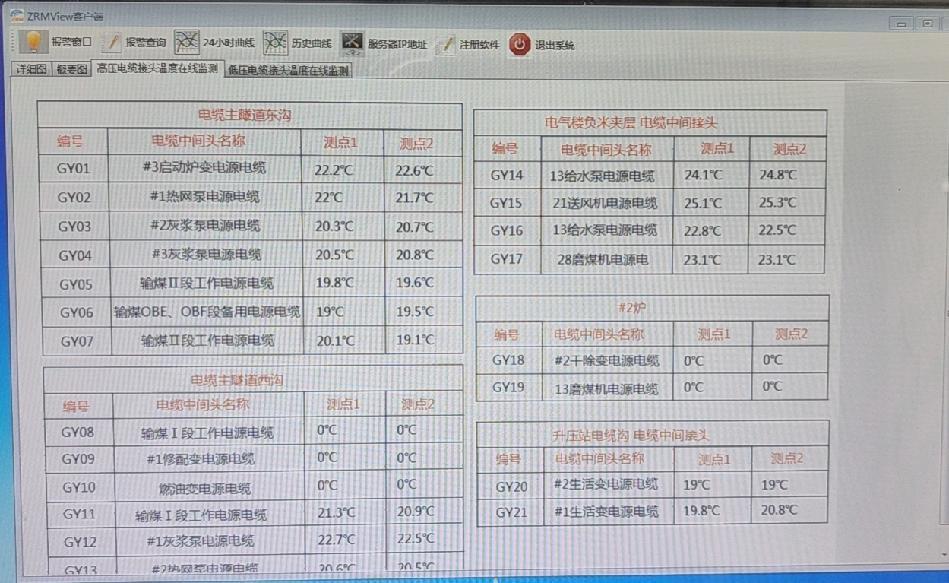

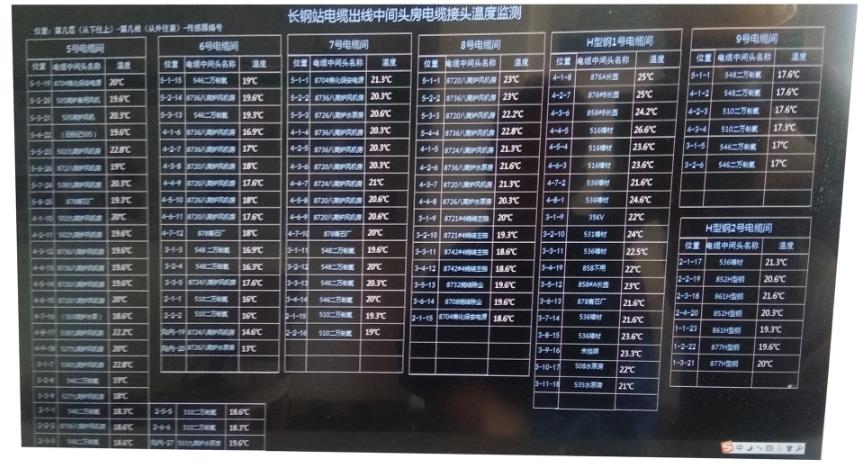

电缆温度传感器温度显示组态画面

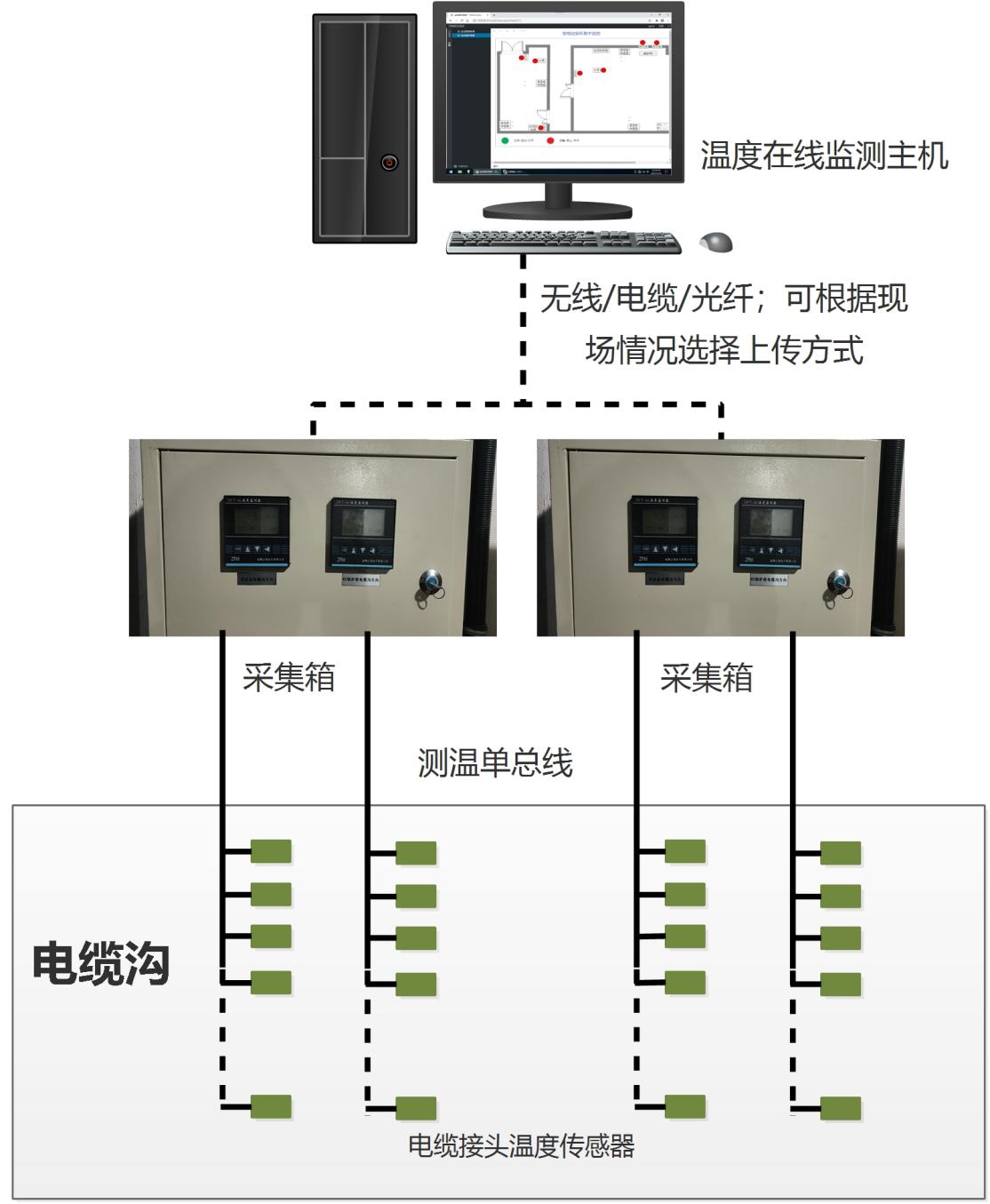

           电缆中间接头温度监测系统图
