六氟化硫sf6气体泄漏报警系统技术方案

一、背景

 配电室GIS开关设备是电力系统中核心的电气设备之一，其运行可靠性对电力系统的安全运行具有十分重要的意义。六氟化硫SF6气体作为极其优越的绝缘、灭弧介质广泛应用于全世界电力行业中的高压断路器及变电设备中。在今天，SF₆气体几乎成为高压、超高压断路器和GIS中唯一的绝缘和灭弧介质。

 纯净的SF₆气体无色、无味、不燃，在常温下化学性能特别稳定，是空气比重的5倍多。但在电力系统中，由于六氟化硫SF₆气体主要充当绝缘和灭弧介质，在电弧及局部放电、高温等因素影响下，SF₆气体会进行分解。它的分解物遇水后会生成腐蚀性电解质，如大量吸入人体会引起头晕和肺水肿，甚至昏迷及死亡。在相对密封的室内，由于空气流通不畅，SF₆及其分解物在室内沉积，加上SF₆气体无色、无味，从而对巡视、检修人员产生极大的危害。

《电业安全工作规程》（发电厂和变电站部分）规定，在装有六氟化硫SF₆设备的配电装置室必须保证SF₆气体浓度小于1000ppm，除须装设强力通风装置外,还必须安装六氟化硫sf6气体泄漏报警系统对SF₆气体浓度进行检测。

二、六氟化硫sf6气体泄漏报警系统主要技术参数

1、六氟化硫SF6泄漏报警系统

产品型号:ZRDH2001X

气体传感器安装在SF6开关的下方
应用位置：高压、超高压断路器和 GIS开关室

六氟化硫SF6泄漏监控报警系统由监测主机，氧气/SF6变送器、温湿度变送器，通风设备控制器液晶显示屏等组成。

2、检测项目

在线实时检测SF6开关下方的氧气浓度和SF6气体浓度，当SF6浓度超限报警点1000PPm，可打开风机排风、及时报警。

3、六氟化硫SF6泄漏报警检测装置技术参数

SF6浓度检测范围：0～1500ppm ，误差小于1%

O2浓度检测范围0－25%，缺氧报警点：18%，精度＜±0.5%；
泄漏报警阈值：1000ppm（可调）
报警误差：±5％设置值
温度显示范围：-20～+99℃，精度＜±0.5%；

湿度显示范围：0～99%RH，精度＜±3%；

输入电源：AC220V±20%；

报警输出接点功率：AC220/5；

风机输出接点：380V/15A（三相）或220V/15A；

风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，

每次启动时间按时段自动设置，可手动控制或强制启动风机；

SF6气体检测报警误差＜5%，O2报警误差＜0.5%；

系统平均无故障工作时间（MTBF）为8000小时；
主机多种形式：彩屏，全触摸操作，壁挂式机箱、嵌入式安装、面板固定式

4、六氟化硫SF6泄漏报警系统功能

（1）空气中氧气含量检测功能
（2）环境中SF6气体含量检测功能
（3）环境中温、湿度检测显示功能
（4）缺氧报警功能、SF6气体含量超标报警功能
（5）缺氧或SF6含量超标，具有强制排风、定时排风、人工强制排风功能
（6）实时显示各种参数功能、历史资料查询功能

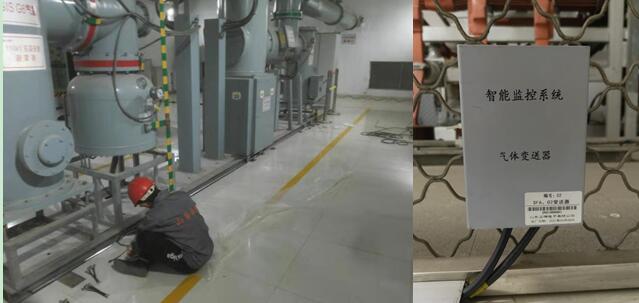

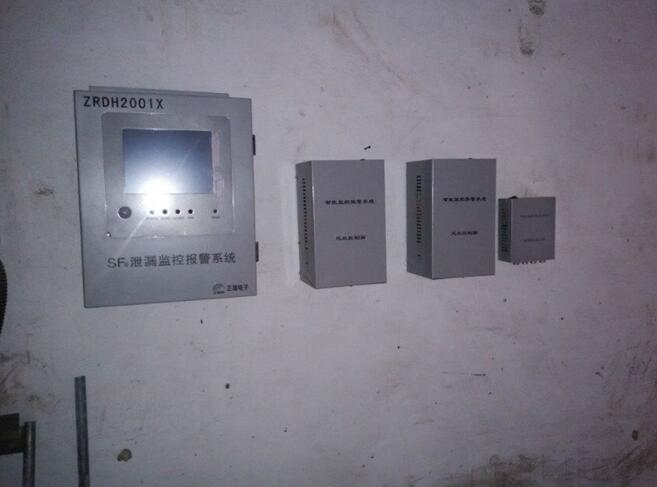

三、六氟化硫SF6泄漏报警系统安装图

总结：

山东乐虎游戏 六氟化硫SF6泄漏报警系统是为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。可以实时监测GIS内部六氟化硫气体泄漏状态参数，及时发现GIS内的潜伏性故障，可以有效地防止重大恶性故障的发生，对保障GIS安全稳定运行具有十分重要的作用和意义。
