案例分享——内蒙古发电厂6KV开关柜无线测温智能监测项目

一、项目范围及概况

内蒙古某发发电公司一期1、2号机2002年投入商业运行，二期3、4号机2007年投入商业运行。机组设计厂用6kV配电系统A、B段，给所有厂用负荷供电。现场需要对机组6kV配电室65台6kV开关柜安装开关无线测温监测系统。同时提供安装、调试、培训等服务。采用抗干扰、高精度、范围广的无线测温传感器，将采集的数据实时传至监测后台，分析异常点情况，及时发现设备异常报警，以便检修人员提前进行预防，消除隐患，保证设备安全高效运行。

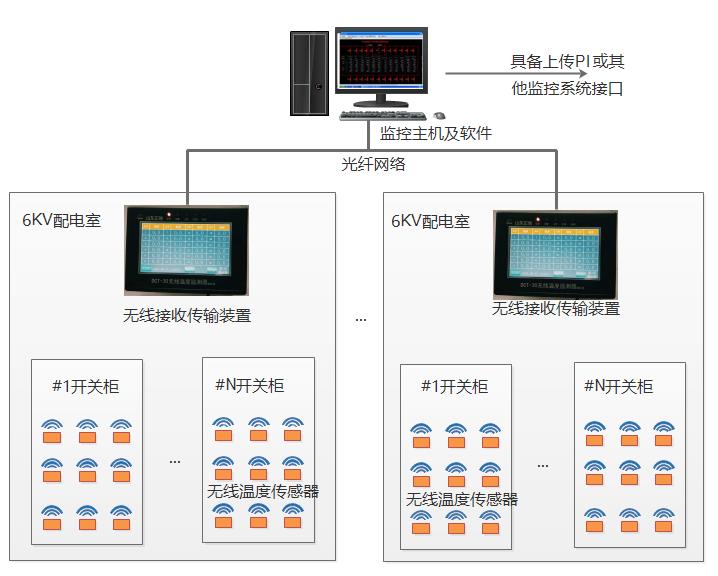

二、无线测温系统结构图

开关无线测温监测系统分为采集层、传输层和后台服务器三大部分。采集层为开关温度传感器实时采集电气接点处的温度数据。

传输层为接收装置接收开关无线测温装置采集的温度数据，将接收器接收到的数据通过光纤接入后台服务器。

2.1 开关无线温度传感器安装

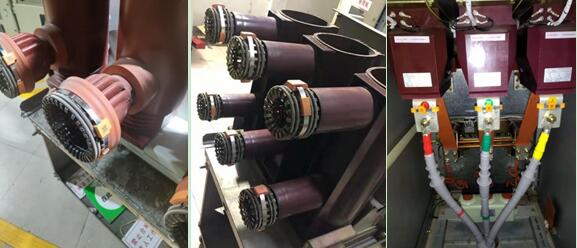

温度传感器应采用CT取电的供电模式，外形尺寸25mm*21mm*9mm。在配电柜内开关ABC三相上触臂、下触臂、出线电缆的绝缘件上（靠近导电体部位）安装。通过合金带固定于被测位置或就近位置，保证传感器感温部位与被检测部位表面充分接触以保证测温效果，安装后不会对开关整体绝缘性能产生影响。

2.2 无线接收传输装置安装

分别在6KV配电室安装2套无线温度接收传输装置，放置开关室墙上或柜内，用以接收并显示传感器数据，并通过光纤接入后台服务器。

三、开关无线测温监测系统装置介绍

3.1 DCT-30无线温度监测器 （接收器）

用于接收无线温度传感器发射的无线数字信号, 实时接收设备接点温度数据。通过彩色液晶显示屏显示当前所测温度，同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

技术参数：

3.2 DTS-6开关无线温度传感器

开关温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

传感器静态功耗小于1uA，外壳采用耐高温阻燃材料，温度范围-50~200℃。阻燃、耐气候老化。防护等级达到IP68。

技术参数:

3.3 ZRMSCADA3.0 在线测温软件系统（后台监控软件）

后台安装配置在线测温监控系统, 后台监控系统可与公司现有PI系统或其他监控系统进行接口，数据上传至公司监控系统后台。实现操作员站监控系统后台 ，可实现监测测点温度、运行状态全程记录、温度超限语音报警、历史数据曲线记录、屏幕温度展示等功能。便于值班人员判断温升情况，提前采取预防措施。

该测温系统具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多种标准协议，可以增加其他非标准协议通信模块。

l  可以查看现场实时数据；

l  采用C/S结构，可通过安装客户端软件查看数据；

l  具有历史数据查阅功能、历史温度数据曲线功能。

l  具有温度越限报警功能，包括光字和语音报警。

l  权限管理，获得权限可通过客户端浏览数据。

l  报警联动，报警时弹出报警画面，显示报警位置。

l  温度在线监测系统附带温度实时在线监测管理分析软件包，可实现监测测点温度、 超温报警、运行状态全程记录、历史数据曲线记录等功能。

l  软件可建立开关柜设备数据库，显示设备的结构及型号等参数，帮助运行人员分析对比设备监测点的过热情况，预测出故障发生的部位。
