兰州客户购入六氟化硫气体泄漏在线监测报警系统一套

ZRDH2001X 六氟化硫SF6气体泄漏在线监测报警系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线SF6环境监测系统。它主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、GSM短信息发送报警信息、历史数据查询等诸多丰富功能。

兰州客户购入ZRDH2001X 六氟化硫SF6气体泄漏在线监测报警系统一套！

六氟化硫SF6气体泄漏在线监测报警系统它独有的微量SF6气体检测技术，能检测到1000ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行：进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

方案框图：

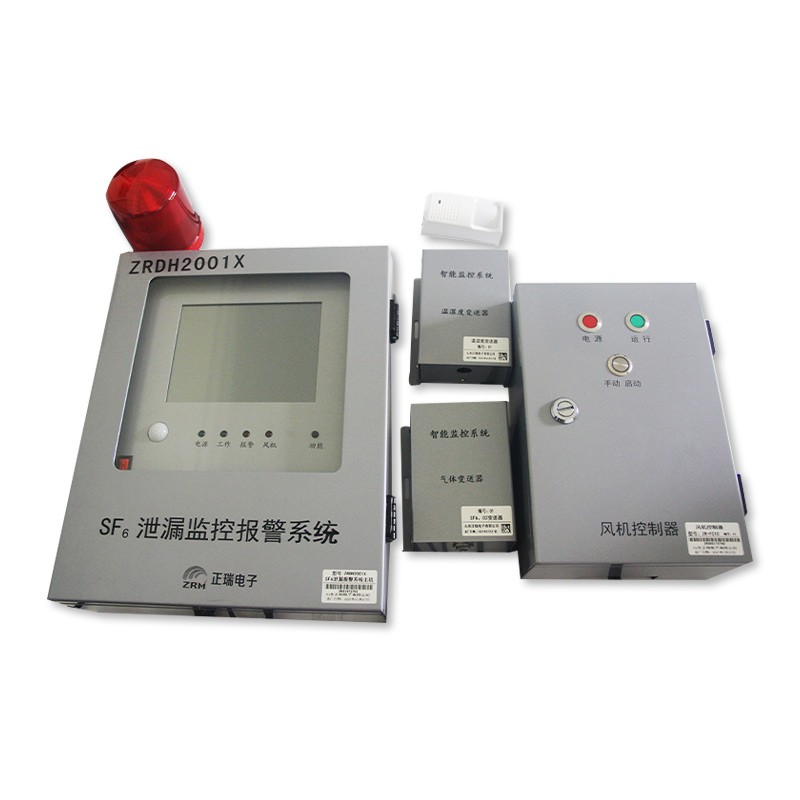

六氟化硫SF6气体泄漏在线监测报警系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2采集模块 ，温湿度采集单元,人体红外感应传感器,声光报警装置，风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppmSF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。

六氟化硫SF6气体泄漏在线监测报警系统功能：

（1）实时定量监测功能，主机屏幕应可显示六氟化硫气体含量、氧气含量、环境温度、湿度；

（2）自动语音报警、自动启停风机、定时、手动控制或强制启停风机、声光报警等功能；

（3）红外监视功能，能支持人体感应，感应范围应不小于3m，当有人员接近室内工作场所时，系统自动提示工作环境的安全状况；

（4）具备在线校验模式和接口，具备自动零点校准功能，自动克服漂移和误报警；

（5）历史数据记录和查询，报警事件自动记录、自动存储、自动更新功能；

（6）数据上传功能，接口宜采用 RS485，支持报警开关量输出，装置采样设备异常不工作时，应具有故障报警信号提示功能；



六氟化硫SF6气体泄漏在线监测报警系统特点：

（1）温湿度、氧气O2、六氟化硫SF6四合一设计；

（2）海量日志数据报警信息存储设计；

（3）可带开关柜接点在线测温功能；

（4）可根据用户需求扩展气体传感器和其他功能；

（5）可编制5路独立通风系统；

（6）GIS室任意门进入均可获得语音提示，强制通风；

（7）RS485、LoRa、RJ45网口、4G等多种通讯方式；

（8）大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；



主要技术参数

● SF6浓度超限报警点：1000ppm,根据要求自由设定,精度＜±5%；

● O2浓度检测范围0－25%，缺氧报警点：18%，现场可调，精度＜±0.5%；

● 温度显示范围：-20～+99℃，精度＜±0.5%；

● 湿度显示范围：0～99%RH，精度＜±3%；

● 输入电源：AC  220V±20%；

● 报警输出接点功率：AC220/5A；

● 风机输出接点：380V/15A（三相）或220V/15A；

● 风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

● 海量报警信息存储设计；

● 5路大容量报警触点输出。

● SF6、O2变送器采用进口原装的传感器，寿命长；

● SF6气体检测报警误差＜1%，氧气报警误差＜0.5%；

● 风机控制器可控制原有风机。
