模拟量一对一采集转无线数传模块

编辑:乐虎游戏电子   发布时间:2023-07-13   阅读:1417


产品功能描述:

本产品为4通道模拟量一对一远传功能产品。功能:发送端采集模拟信号并通过无线(LoRa 扩频)将数据传送至接收端,接收端还原模拟信号。


主要参数:

AI/AO 通道数量

4路电流型

AI/AO 输入方式

0/4~20mA

工作电压

直流电压:DC 8V~28V

类型

LoRa 无线扩频(SX1262)

发射功率

160mW(22dBm)



实测距离

4000 米(晴朗空旷环境,最大功率,空速 2.4K,天线增益 5dBi,馈线长 1m)建议实际工程应用距离≤1000 米。

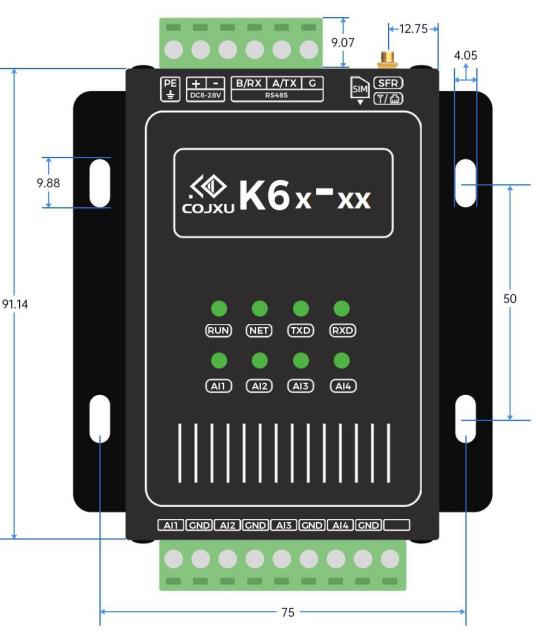

产品尺寸:



产品配置软件和USB转串口驱动请与我公司联系获取;




指示灯说明:



RUN:运行灯(0.5秒闪烁:模块正常工作)

NET:通信状态灯(常亮:设备无线连接成功)

TXD:发送信号指示灯(闪烁:发送出数据)

RXD:接收信号指示灯(闪烁:接收到数据)

AI1-AI4:输入指示灯(常量:检测到模拟量信号)

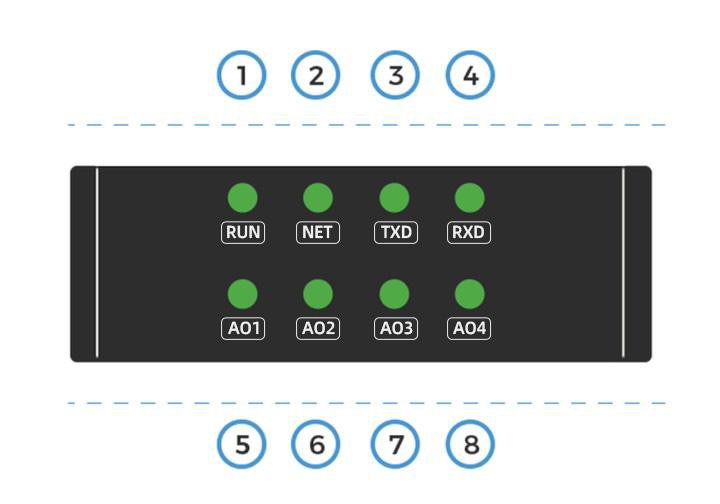

K62-04接收(还原)端 LED 灯指示


RUN:运行灯(0.5秒闪烁:模块正常工作)

NET:通信状态灯(常亮:设备无线连接成功)

TXD:发送信号指示灯(闪烁:发送出数据)

RXD:接收信号指示灯(闪烁:接收到数据)

AO1-AO4:输出指示灯(常量:输出模拟量信号)Net
