一、系统概述

随着工厂400V用电负荷的增加，GGD柜的母线分支及电缆出线接头易出现发热情况。若未及时发现，则可能形成安全隐患；而增加巡检密度的同时，加重了电气人员的巡检工作量，给生产成本带来负担。

 通过自动化温度巡检，减轻巡检工作量，节约成本，并通过监控中心迅速掌握开关设备运行情况，对异常状态进行及时处理，避免断电情况的发生，对安全生产提供保障。

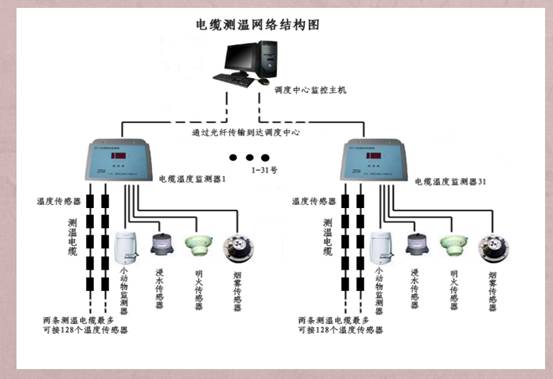

二、系统结构图

三、系统组成

    GGD柜无线测温系统有温度传感器、温度监测器、监测软件等部分组成。

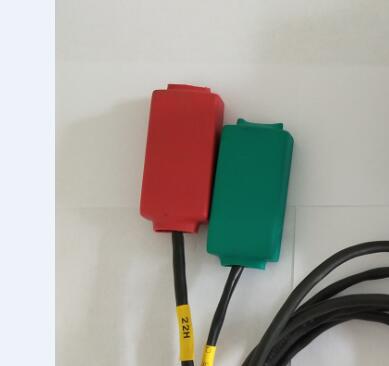

(1)温度传感器

采集每个测温点的温度，将每个测温点的温度汇总到一条测温传感电缆总线，传输到温度监测器。

实物图:

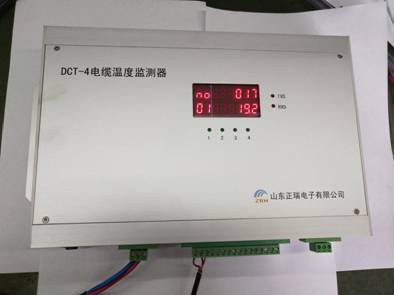

(2)温度监测器

接收温度传感器采集的温度数据，通过通讯器件上传到监测平台。

实物图:

(3)ZRMSCADA3.0温度监测系统软件（界面可根据客户要求定制）

ZRMSCADA3.0在线监测预警软件是一个数据采集，实时监测，超限预警平台，它可以通过各种通信协议采集数据，并通过组态画面展示，具有多种预警方式。

ZRMSCADA3.0温度监测系统软件具有下列功能：

1)   数据通讯

2)   实时温度巡检显示

3)   实时曲线

4)   温度超上限报警

5)   历史曲线查询

6)   网上数据发布

7)   曲线画面打印

8)   权限管理

软件截图:

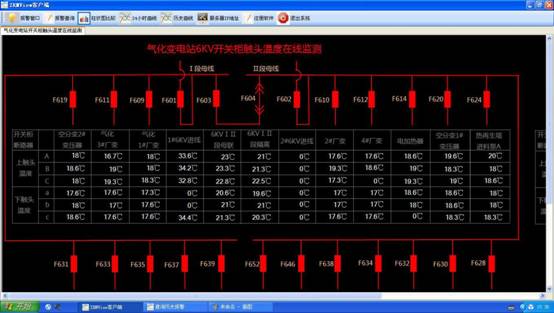

ZRMSCADA工作主界面

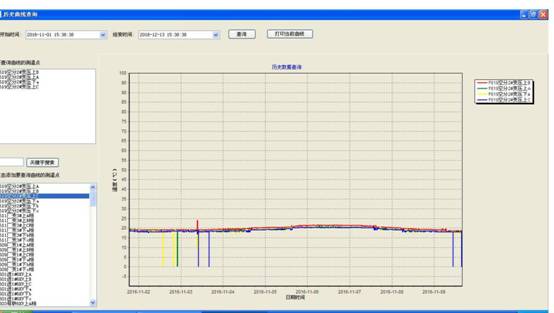

历史曲线图

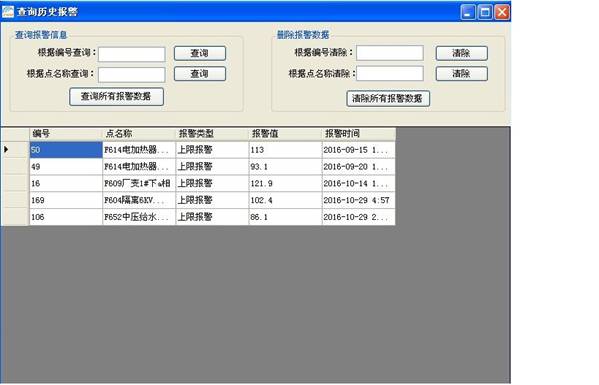

报警查询

四、现场安装图

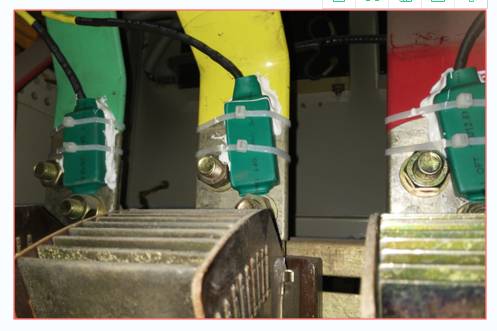

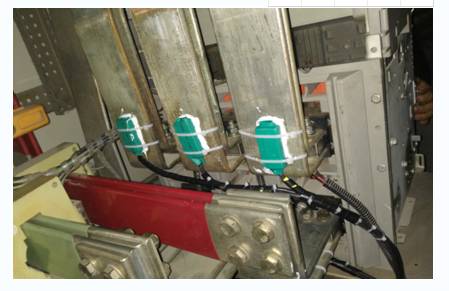

母线分支测温

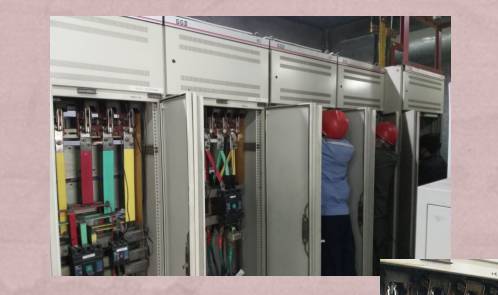

进线柜及母线测温

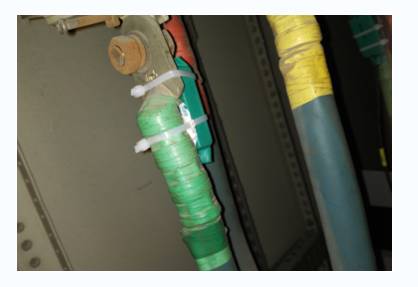

出现接头测温
