一、综述

低压柜温度在线监测系统采用直接接触被测部位的方式进行温度在线监测。系统可对各类低压开关设备触头、母线、电缆连接处等由于插接不良、接头松动、母线蠕动、表面氧化、电化腐蚀、超负荷、环温过高、通风不良而引起的超温进行状态监测。能及时发现隐患，防止超温导致电气设备绝缘老化击穿引发短路、烧毁的事故发生和中线烧断引起家电烧毁事件，有助于计算机监控和配网自动化。

二、系统结构

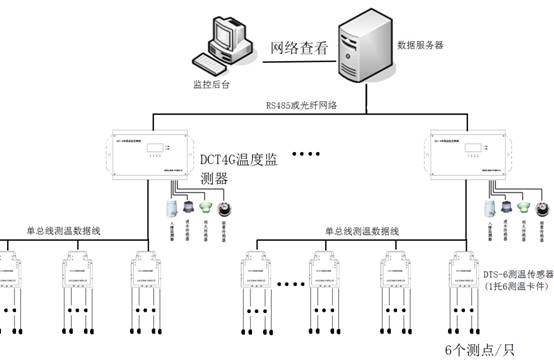

低压柜温度监测系统是采用总线型网络结构，可以挂接31台监测器。通过RS485通讯方式把数据上传到当地计算机，也可以通过光纤把数据上传到调度中心。系统结构如图所示：

三、系统组成

 低压柜温度监测系统是由点、测温采集模块、温度监测器、监控计算机及通讯网络、监控软件等部分组成。

测温点

采用高温导线连接玻璃封装的高精度NTC元件，测温点的基址分别加0-5为各个传感点的地址。测温点在现场可能会遇到线长不够的问题，应在购货之前通知厂家连接足够的扩展连线。由于扩展连线过长，会导致连线电阻改变测温数值，因此我公司会按照要求评估后免费制作合适的扩展连线。

测温采集模块（DTS-4-6）

   低压柜测温采集模块采用导轨式外壳设计（电缆接头测温采集模块采用防水设计外壳），每个温度采集模块可采集6个测温点，每个测温点都有不同的地址码，地址码通过采集模块区分。

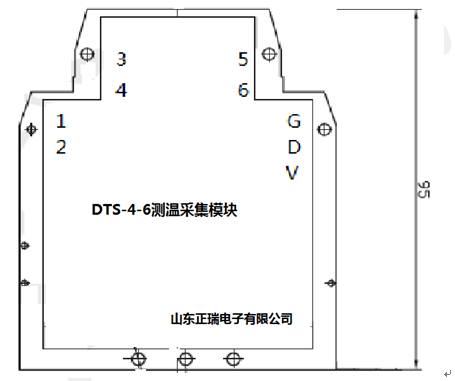

   DTS-4-6测温装置如图所示：

图中，1-6分别是6个测温点的接线端子位置。

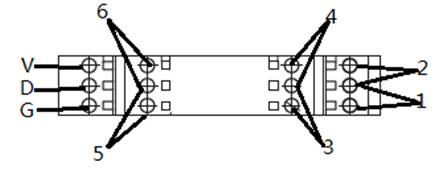

每个测温点有2根接线如下图所示：

顶视图：传感器接线

测温点1-2号  3-4号  5-6号 分别公用1个端子。

V：测温总线的电源线

D：测温总线的数据线

G：测温总线的外层屏蔽铜网

温度监测器（DCT-4）（DCT-6L）

  监测器有嵌入式（DCT-6L）和挂装式(DCT-4)两种，具有极高的可靠性和安全性。监测器主机的显示屏循环显示出每个监测点的温度值，通过连续监测电缆各个监测点的运行温度，可确定各个监测点处的发热程度。通过RS485方式上传到监控计算机，方便运行人员能够对低压柜或电缆接头进行准确地温度巡检，对电缆运行状态能够及时地掌握。

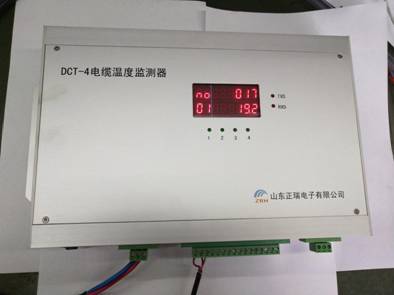

挂装式

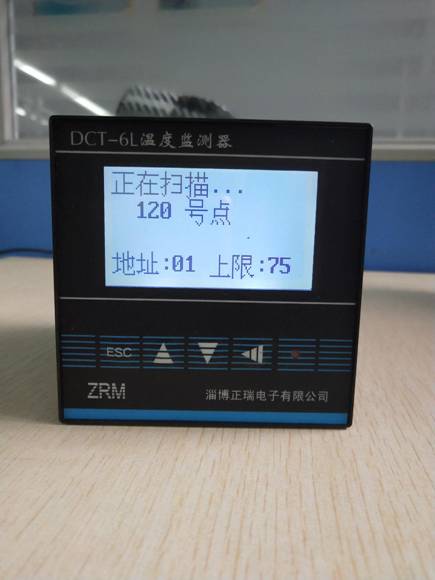

嵌入式

    具有超温度上限报警等功能，当发生超温报警时，一个继电器型的报警接点闭合输出，用于接通报警警笛进行报警。该接点能够接220V交流供电的信号警灯。如果监测器配置有声光报警器，发生超温时，采集到的温度超过设定的报警温度上限，则声光报警器同时动作，温度报警上限可以通过计算机来设置报警温度上限。

    监测器不但能实现对电缆温度的实时监控，还可采集多路开关量信息（离子烟感探测器、明火探测器、红外/微波探测器、浸水传感器），可实现离子烟感探测、明火探测、红外/微波探测、浸水探测、小动物和非法人员的进入等。

    通过对以上信息的采集和分析可看到，此系统不但能对电缆过热引起的火灾能够早期预测，而且能对电缆周围环境进行有效监控，起到早期预警的目的。

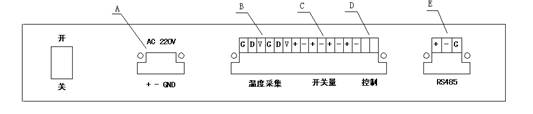

下图为挂装式监测器接线端子面板图：

A、电源接入端子：电源为220V交流输入，标有接地的端子为机壳地，可接入大地。

B、数据采集端子：接入数据采集电缆，电缆的屏蔽层的接G端；红色线接V端；黑色线接D端。

C、开关量接入端子：外部开关量接入，接声光报警、烟雾监测、红外监测、电缆沟进水等等。

D、报警输出端子：够接220V交流供电的信号警灯。

E、通讯端子：RS485通讯方式，把传感器采集到的数据上传到监控计算机。

温度监测器的性能指标：

报警输出：1个（无源接点）250VAC、0.6A或24VDC、5安。

带测温点数量：120个（即测温采集模块20个）

通讯方式：RS-485

工作电压：交流220VAC(无需电源适配器)。

工作温度：-40℃～+85℃。

精度：±0.5℃，分辨率：0.1℃

挂装式外观尺寸：300mm×200mm×50mm（带安装耳尺寸：两侧各加26mm）

嵌入式外壳尺寸：90*90（cm）

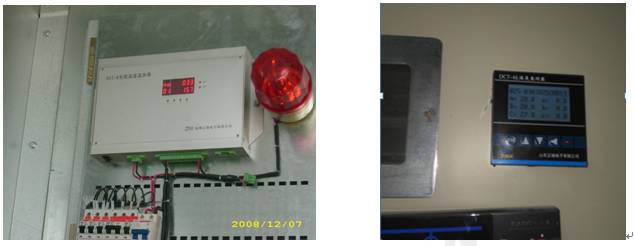

温度监测器安装图片：

 3.4监控计算机

   用于监控监测器测得温度集中显示，根据系统的要求可以放置于当地，也可以放置于集控中心站，或者调度中心，方便用户集中直观的监测各个被测点的运行状态。

   监控计算机显示用户组态画面，可生动地显示低压柜各个测得的温度数据，系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现生产和安全的双重监控功能。

3.5通讯网络

   采用RS485通讯方式组网或其他网络（如LONG网等），可以直接上传到当地计算机，也可以通过光纤直接上传到调度中心。

3.6ZRMSCADA监控软件（可根据要求任意定制）

   主要功能：

   显示实时温度

   超温报警

   历史曲线

   曲线打印

   温升分析

   局域网web查看

   权限管理

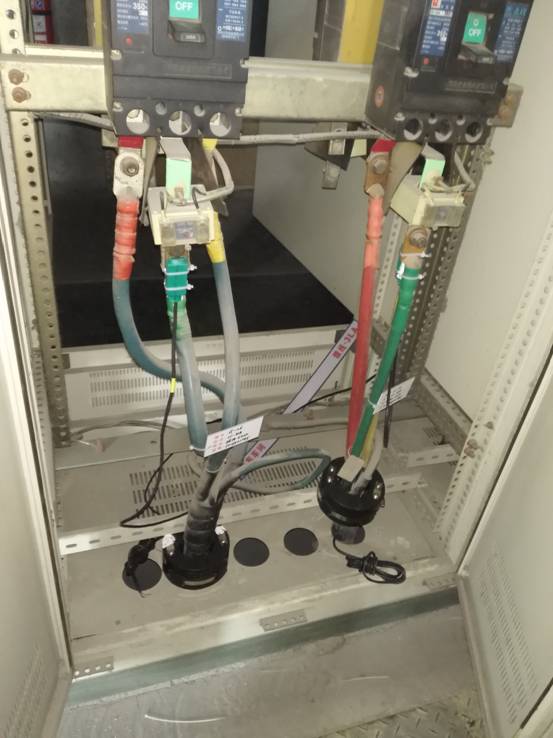

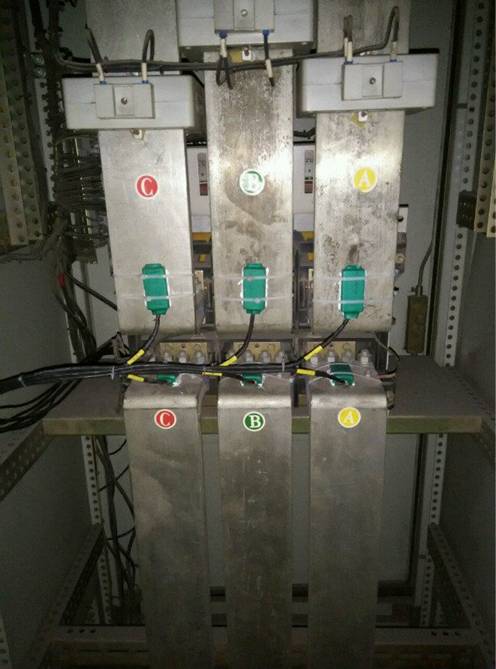

四、现场安装图
