开关状态指示仪

编辑:乐虎游戏电子   发布时间:2018-12-12   阅读:4364

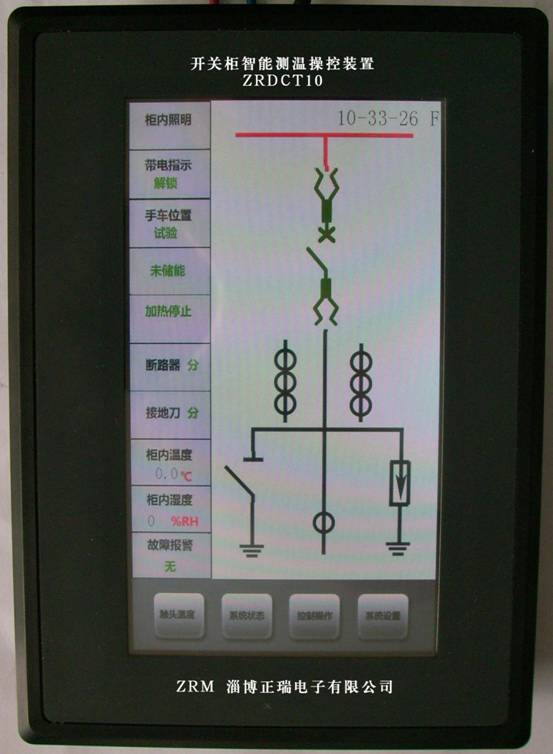

一、产品概述

开关柜状态指示仪系列产品根据国家电力行业“五防”的要求开发研制,主要适用于2KV~35KV/50Hz户内各类高压电器控制柜的带电、开关刀闸位置指示及安全闭锁装置(设备)。是一种新型多功能、动态模拟指示的自动化设备。它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电指示、闭锁及温湿度控制、验电和核相等多功能于一体。装置方式采用嵌入式,安装快速方便;用户选用时只需提供相应一次系统方案图及功能要求即可。

二、产品尺寸图示


外形尺寸:139mm(宽)×200 mm(高)×35mm(深)。
开孔尺寸:118 mm(宽)×178 mm(高)。


三、产品性能指标
1、工作电源:AC/DC85~265V 频率50/60Hz。
2
、使用环境:工作环境温度-25℃~70℃,环境相对湿度≤90%,海拔高度≤3000m。
3
、模拟指示部分
A
、断路器状态指示:
合闸时,合闸触点闭合,红色垂直模拟条亮。
分闸时,分闸触点闭合,绿色倾斜模拟条亮。
断路器工作位置指示:
工作位置触点闭合,红色垂直模拟条亮。
实验位置触点闭合,绿色水平模拟条亮。
B
、弹簧储能指示:
触点闭合时,红色储能指示灯亮,表示已储能。
触点断开时,红色储能指示灯灭,表示未储能。
C
、接地刀闸指示:
触点闭合,红色垂直模拟指示条亮,表示接地刀合闸。
触点断开,绿色倾斜模拟指示条亮,表示接地刀断开。
注:失电状态下所有的发光指示灯均不亮,以上接点信号均来自断路器的辅助触点。
4
、高压带电指示部分:(符合《T538-93》规定)
LED
启辉电压(KV):≥15%额定母线电压;
闭锁启控电压(KV):≥65%额定母线电压;
闭锁继电器输出接点容量:AC220V/3A。闭锁继电器动作规律如下:
条 件
状 态
无辅助电源时
闭锁接点断开,禁止操作。
有辅助电源,高压电任一相带电时
闭锁接点断开,禁止操作,闭锁绿灯亮。
有辅助电源,高压电三相均不带电时
闭锁接点闭合,允许操作,闭锁绿灯灭,开锁。
5
、温、湿度监控部分:一路凝露,一路温度。
工作原理:当前湿度值≥88%RH或将形成凝露时,对应负载工作(无源);当前湿度值≤80%RH
时,对应负载停止工作(无源)。
升温型:当前温度值≤5℃时,对应加热器工作(无源);当前温度值≥15℃时,对应加热器停
止工作(无源)。
降温型:当前温度值≥45℃时,对应负载工作(无源);当前温度值≤40℃时,对应负载停止工
作(无源)。
6
、功耗≤10W,连续工作寿命≥30000小时。
7
、强制闭锁寿命≥10000次。
8
、验电功能:测试高压是否带电。
9
、核相功能:为高压配电时母联柜与其他柜体电气连接时高压输入同相效验使用(不提供核相器)。
10
、抗电强度:外壳与端子间大于AC3000V。
11
、绝缘性能:外壳与端子间大于100MΩ。
12
、外形尺寸:139mm(宽)×200 mm(高)×35mm(深)。
13
、开孔尺寸:118 mm(宽)×178 mm(高)。
四、安装及使用说明
1

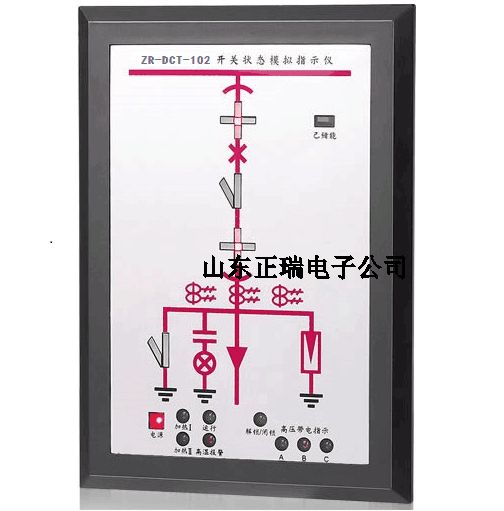

、外观示意图(不同的一次模拟回路,面板图有所不同,请以实物为准。



2、安装方式:嵌入式安装
开孔尺寸:118 mm(宽)×178 mm(高),在开关柜上开4个相对应的Φ4mm小孔,用M3的螺丝固定住产品四个角,螺丝中心间距为129 mm(宽)×190mm(高)。
3
、按端子的功能将线接好,并校对准确后方可通电。
4
、将各开关量输入端与开关量输入“公共端”短接一下,观察对应功能指示灯是否正常点亮或熄灭。
5
、将带电指示器的各个输入端分别接上对应的高压带电传感器,当某相高压试验时,对应的带电指示灯点亮,有闭锁功能时闭锁指示灯点亮,闭锁有效,闭锁输出触点断开;高压断开后带电指示灯熄灭,闭锁解除,闭锁指示灯熄灭,闭锁输出触点闭合。
※传感器接线方式
温度传感器两根线对应相应温度传感器端子(不分方向),
凝露传感器两根线对应相应凝露传感器端子(不分方向)。
五、注意事项
1
、每台产品包括:主设备一件,温度传感器一只,凝露传感器一只,产品说明书一份。
2
、请再仔细阅读《使用说明书》的前提下,按实物背板接线示意图接线,确认无误后方可通电。
3
、若用户采用不同于本产品的说明书,在安装和使用其他方案要添加功能时,请尽早与我公司联系,以便我司及时提供相关图纸和方案,避免烧毁机器设备、减少安全事故。
4
、本产品在设计变更时恕不另行通知,敬请原谅。
