一、系统概述

 蓄电池在线监测管理系统是针对UPS电源系统和蓄电池系统使用的2V、6V、12V阀控铅酸蓄电池而开发的专用监测管理系统，广泛应用在电力、电厂、通讯、石化、金融、铁路和部队等重要的场所和部门。

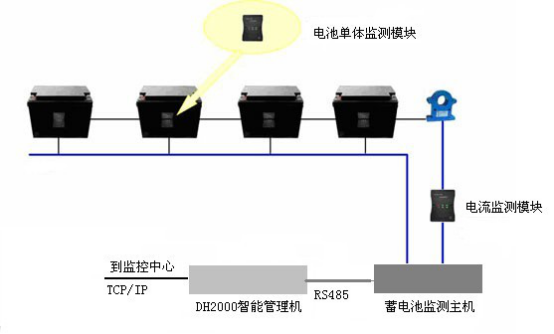

二、系统工作原理图

三、系统组成部分

蓄电池监测系统由计算机、监测系统、相关软件和辅助部件构成，可同时管理两组蓄电池。

1.蓄电池监测系统监测主机

一台监测主机可以管理两组蓄电池，可以完成对不同只数蓄电池组的监测管理。采集电池组的电压、电流、环境温度。采集单电池电压和内阻。具有远程（集中）管理RS-485接口、RS-232接口、操作键盘、汉字（或数码、字符、因规格型号而异）显示面板、声光报警及报警接点输出。实时显示电池数据，存储数据，查询数据，智能分析数据，对异常的电池运行情况进行及时报警。数据传输，把采集到的数据通过RS-232借口上传到PC机中。

监测主机图

2.PC机客户端监测软件

 蓄电池监测系统软件直观显示电池实时数据，强大的后台数据库存储历史数据，可以方便地查询历史数据，智能分析数据，通过图表曲线方式直观显示各种数据，并自动生成数据报表。对异常的电池运行情况进行及时报警，并详细报告报警信息，报警结束后保存报警信息，给维护人员提供了电池维护的参考。操作人员按权限进行管理，与监测中心软件共同使用，通过网络实现远程集中监控。

监测中心服务器端软件

蓄电池监测系统可以对所监测的所有的局站或机房的电池进行各种数据处理，所具有的数据处理功能与客户端类似，功能十分强大，对所有异常的电池运行情况进行及时报警，并详细报告报警信息，报警结束后保存报警信息，给维护人员提供了电池维护的参考。操作人员按权限进行管理，与客户端软件共同使用，通过网络实现远程集中监控，实现了在监测中心就可以监测到所管理的所有电池组，并且不受空间和时间的限制。

软件图

3.蓄电池监测系统辅助部件

蓄电池监测系统进行安装所需的附件，测试线和传感器等。

四、性能指标及系统特点

 1、OES-1000蓄电池监测系统特点

独有技术实现在线检测蓄电池内阻，一台设备可同时监测120只蓄电池

全电子式蓄电池自动寻检，高速可靠

智能化数据处理，消除电池失效带来的隐患

运行事件记录管理，供事后维护分析

实时故障报警，及时发现电池运行故障

分散监控、分级管理，节省投入，方便维护管理

通信接口简单实用，操作简单方便

报警阈值可任意设置

蓄电池在线监测装置本身的工作具有有效的抗干扰性，运行稳定，同时在其工作过程中对所接设备不会产生干扰和不良影响。

2、OES-1000蓄电池监测系统基本功能

单电池电压、内阻监测

电池组电压、充放电电流监测

电池组工作环境温度监测

在线估算容量

电池组过充、过放、浮充电压高、浮充电压低和充放电电流过大告警

单电池浮充电压高、浮充电压低和单电池过放告警

环境温度过高、过低告警

系统本身运行故障告警

实时数据、实时告警事件存储

实时数据、实时告警查询

历史事件、历史数据查询

放电曲线分析

工作环境

室内温度：-5℃～+55℃

大气压力：80～106Kpa

相对湿度：小于或等于98％

海  拔：1000米

3、蓄电池监测技术规格

单电池电压测试范围   0~16v 电池组电流测试精度 与电流传感器有关

单电池电压测试精度   0.2% 环境温度测试范围 0~75℃

单电池内阻测试范围   0~100mΩ 环境温度测试精度 2℃

单电池内阻测试精度   5% 工作环境温度 -5~45℃

电池组电压测试范围   0~1000v 工作环境湿度 <90RH%

电池组电压测试精度   0.2% 安全指标 符合GB4793-84标准

电池组电流测试范围   与电流传感器有关 主机绝缘电阻＞5M 绝缘强度 1500V/50Hz

现场实物图
