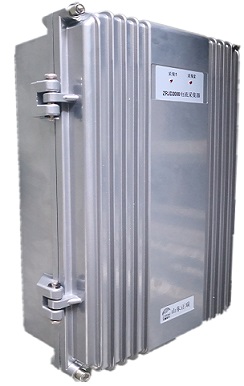

变压器铁芯接地电流在线监测系统

一、概述：

电力变压器铁芯两点或多点接地时，在铁芯内部会产生环流，引起局部过热，严重时会造成铁芯局部烧损，甚至使接地片熔断，导致铁芯电位悬浮，产生放电性故障，严重威胁变压器可靠运行，因此在变压器运行过程中，能实时监测变压器铁芯及夹件接地电流变的至关重要。传统方法采用手持式钳形电流表对接地电流进行测量，缺点是精度低，容易受工频磁场干扰，而且不能对接地电流做到实时在线监测。本监测系统克服了以上缺点，可对变压器铁芯接地电流及夹件接地电流实时监测，抗干扰能力强，精度高，可将监测数据通过通讯传输到后台，结合后台分析软件实现在线监测及故障报警。

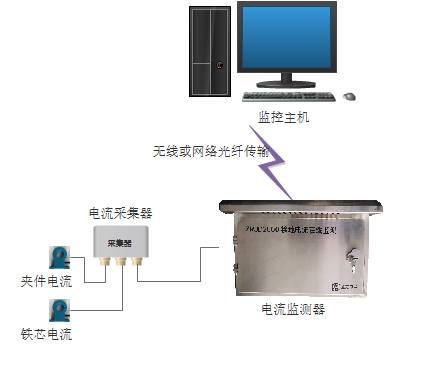

变压器铁芯接地电流在线监测系统由双量程高精度电流传感器，电流采集器，电流监测器，监测后台主机和监控软件组成。



二、产品特点：

·      可实时在线监测变压器铁芯接地电流值，并当接地电流值超过设定报警值后自动报警，故障消失后报警停止。

·     抗干扰能力强，测量精度高。

·     具有高防护等级，适合户外使用。

·      监控系统具备扩展能力，可实现多种协议数据采集和配置，可接入开关柜触头温度监测，电缆接头温度监测，泄露电流监测，小电流接地等其他在线监测系统数据。

·      可实现5000个监测数据处理点；输出监测点数据变化曲线；接地电流或电气接点异常温升隐患或故障事件、温度电流数据记录可靠、详细并可保存3年以上；强大的报警、预警功能；强大的数据统计、处理与查询功能；灵活的系统参数设置,强大的扩展能力；多样化的图表与报表设置；良好的人机交互界面。

·     系统能够提供监测数据的统计能力和报表打印能力，能够方便查询每一个监测点的统计数据并打印统计报表（具体报表根据客户要求定制）。

·    提供每一个监测点当前一段时间（时间区间可设定）的变化曲线与统计图表．

·    通过收集大量的数据，形成可重复的数据资源.

·     提供多样化数据查询模式，查询结果包括：数据记录列表、数据查询统计图表、温度数据曲线等内容。

·      系统可以在系统图上方便地调出各监测点的实时数据、历史数据及监测图表等。

·      具有手机端显示数据，并设置超限报警和温度运行曲线分析功能。

·       通讯接口采用标准的RS-485，可采用线缆传输。



三、技术参数：

技术项	参数
工作电压	AC220V
通信接口	1路RS485，1路无线LoRA
报警接口	1路继电器输出
防护等级	IP54
外形尺寸	300*400*180mm
安装方式	挂装
输出电源	±12V



四、联系方式：

公司地址：淄博市高新区政通路135号（高科技创业园B座）

公司热线：、

公司邮箱：

公司网址：chuanjiazhineng.com
