高低压配电房无源微型无线测温方案

概述：

电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸。若对这些温升故障点的运行状态进行动态追踪监测，不仅可以防止、杜绝此类事故的发生，而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。



目前对高压电气设备温度的监测，使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端：如劳动强度大；由于人为，环境的干扰因素导致温度测量不准确；温度的异常不能及时的发现；电气设备内部的一些关键接点的温度无法测量等



针对目前高压设备温度监测的现状，山东乐虎游戏推出了高压电气接点无线测温在线监测系统，解决了在常规的温度监测手段中所遇到的问题。通过多年的实践，我公司推出了一系列的测温产品，可适用于各种不同的测温环境。我公司的测温产品性能稳定可靠，测量数据准确。产品已大量的运行在国内的各行各业的电力系统中,并获得了客户的一致好评。

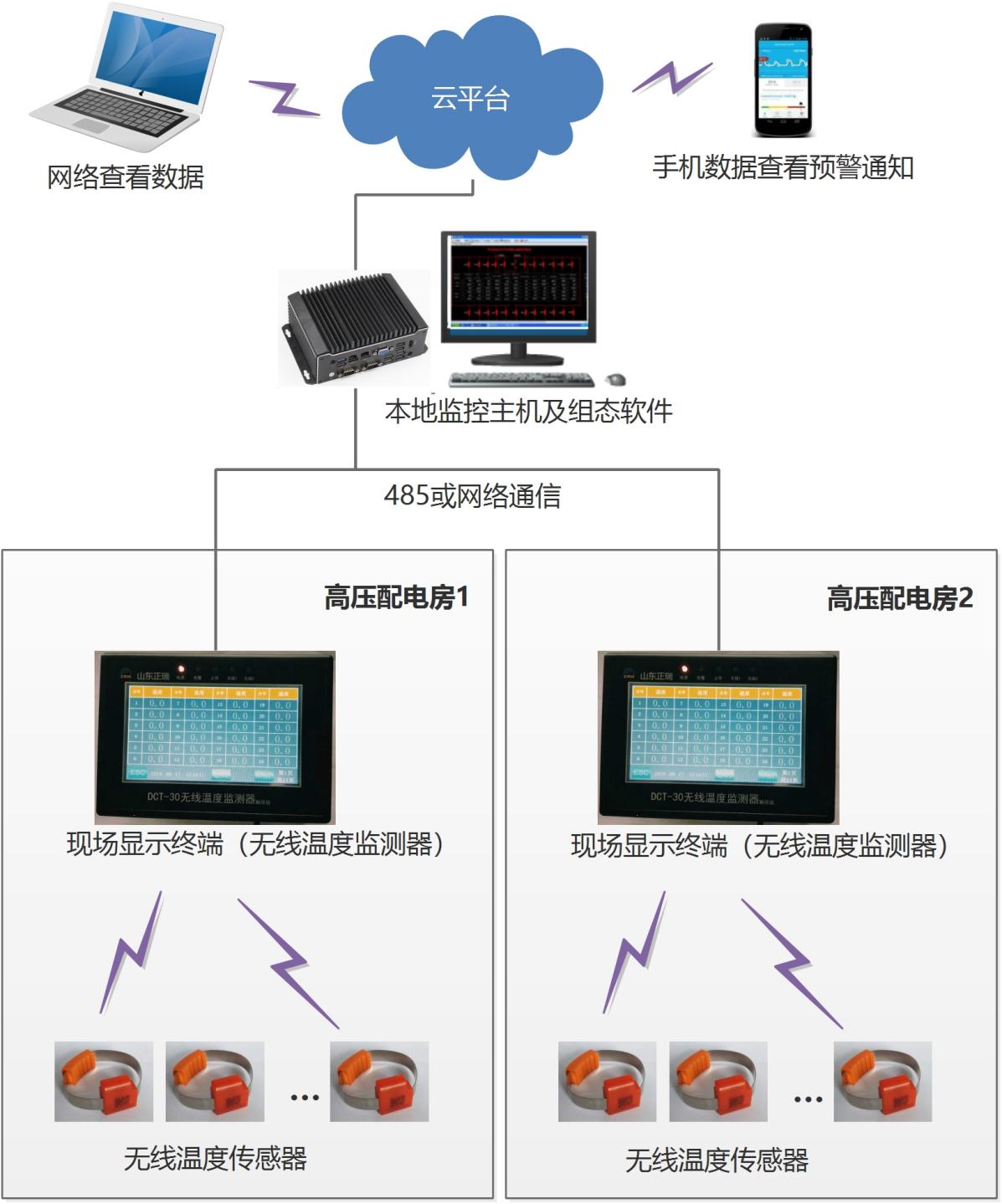

一、电气接点无线测温方案设计图

 电气接点无线测温系统由无线温度传感器、无线温度监测器、监控主机及组态软件等组成。



二、无线测温装置介绍

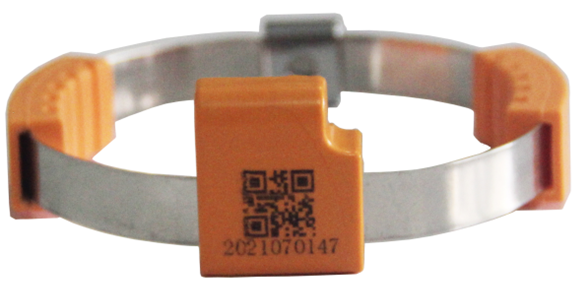

2.1 ZRDTS-6无源测温传感器

无线温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

性能指标

2.2 DCT-30无线温度监测器（测温主机）

无线温度监测器用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

2.3 监控软件

ZRMSCADA在线监测软件分为通讯模块，监控模块，组态设计模块组成。

通过该软件，能够与不同协议的终端仪表通讯，并将数据写入SQL数据库，可查询历史记录，曲线，报警窗口弹出，打印等。同时能够实现局域网内客户端查看数据。

主要功能如下：

（1）电气监控系统分布图：在显示界面可以显示一次系统模拟图。

（2）温度监测：在监控系统上集中显示被测各点的温度值。

（3）报警功能：实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能。

（4）故障显示：被测设备温度点的位置非正常工作时显示故障。

（5）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（6）权限管理：可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

（7）远程通信：系统提供 RS485 总线通讯方式，以满足远程通信。

三、无线温度传感器安装

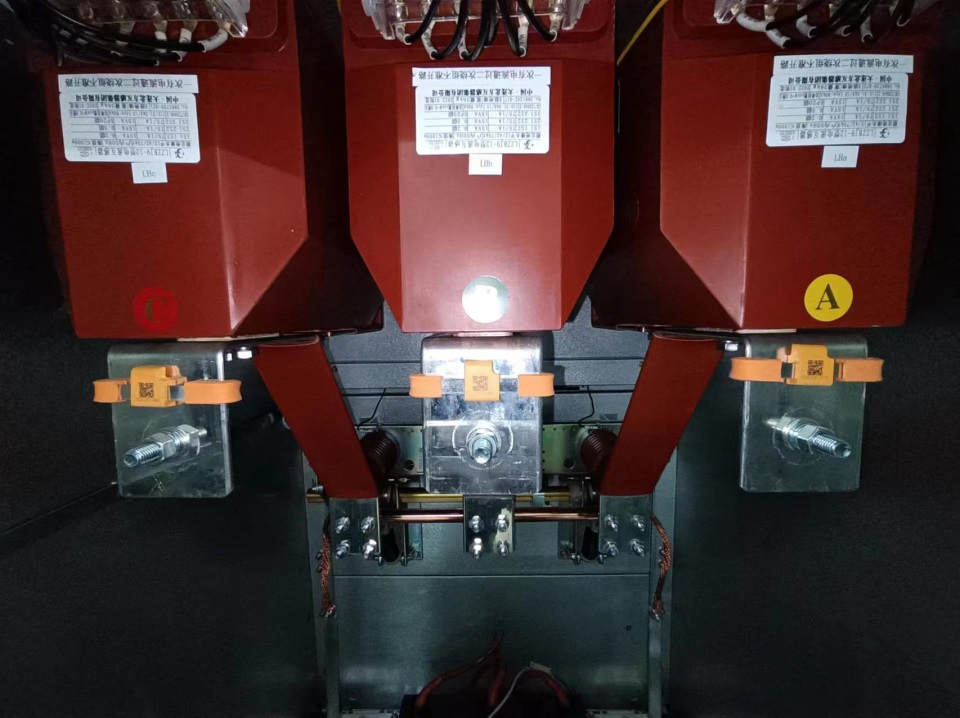

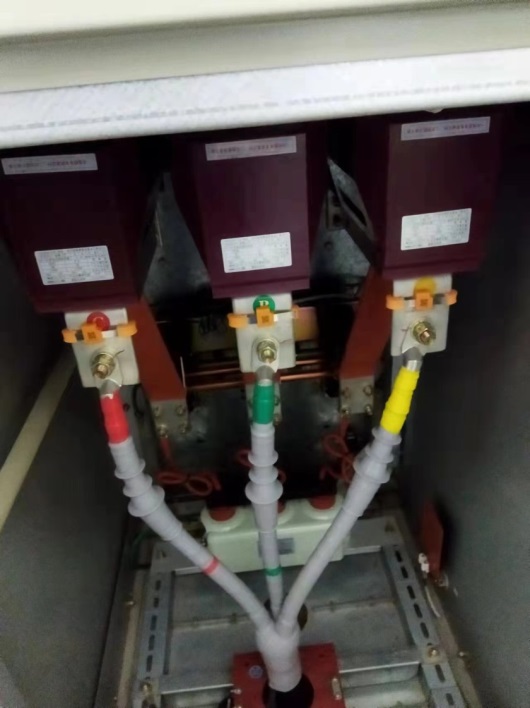

   无线温度传感器应采用CT取电的供电模式。通过合金带固定于被测位置或就近位置，保证传感器感温部位与被检测部位表面充分接触以保证测温效果，安装后的电气间隙不低于对应电压等级的最低安全间隙。

测温主机安装

每个区域各安装1台无线温度监测器，放置开关室墙上，用以接收并显示传感器数据，记录报警数据，并通过RS485有线通信或网络上传到后台监控主机。

 四、无线测温的应用价值

1、安全

 无线温度传感器直接安装在高压电气设备上，温度传感器采样到的温度数据通过无线电波的方式传送出去，从而实现了高压的彻底隔离。保证了产品应用的绝对安全。

2、可靠

  我公司系列测温产品，已经应用在电力、化工、煤矿等各个行业，无线测温装置安全运行8年以上。该系列产品通过了权威检测机构的各项检测。

3、简单灵活

  无线测温装置安装使用简单，有各种型号的适用于不同场合的温度传感器，传感器的安装不会影响或降低设备的安全性能。我司开发了适合各种应用场景的无线测温系统，多种组网方案，满足不同客户的需求。也可根据客户的具体要求，定制相应的方案。

4、效益加强

  解决了传统测温方式的温度测量不准，受人为环境干扰因素大的问题。降低了人员高成本问题，杜绝因设备发热 导致设备故障的情况发生,保证了设备安全可靠持续的运行,提高了企业经济效益。
