探讨无线测温技术在高压开关柜监控中的重要性

1、概述

开关柜无线测温系统可对开关柜分别为母线排、上下触头、电缆接头，柜体表面等部位温度进行实时监测，方便运维人员及远程监控中心掌握现场设备运行情况。广泛应用在变电所；配电室；箱变等。

2、系统架构

  开关柜无线测温系统由无线温度传感器、无线温度监测器（温度显示仪）、温度监测软件等组成。

3、系统特点

（1）传感器外形多样化，适合不同的电气设备 及不同的测温部位选择；

（2）超低功耗设计：主芯片采用美国 TI 公司， 功耗低，最低可至 0.03MV，区别于传统 的感应供电，不存在发热现象；

（3）采用感应供电模式一次性安装，无需后期 维护，性能稳定可靠。一次回路电流保持在 3A-10000A 之间，均能正常工作；

（4）主要部件均采用军品级，可在高温下稳定 工作，保证产品可靠性；

（5）专用的安装固定卡件，方便灵活，牢固可靠；

4、系统功能

（1）实时监测

ZRMSCADA无线测温监控软件人机界面友好，能够以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息。界面可根据客户要求任意定制。

（2）温度查询

温度历史曲线（1分钟、5分钟、60分钟可选）。

（3）运行报表

查询各回路设备运行温度报表。

（4）实时报警

无线测温监控设备具有实时报警功能，设备能够对温度越限等事件发出警告。

（5）历史告警查询

ZRMSCADA无线测温监控系统能够对所有告警事件记录进行存储和管理，方便用户对系统和告警等事件进行历史追溯，查询统计、事故分析。

（6）数据上阿里云服务器，通过手机APP查看和报警。

5、产品选型

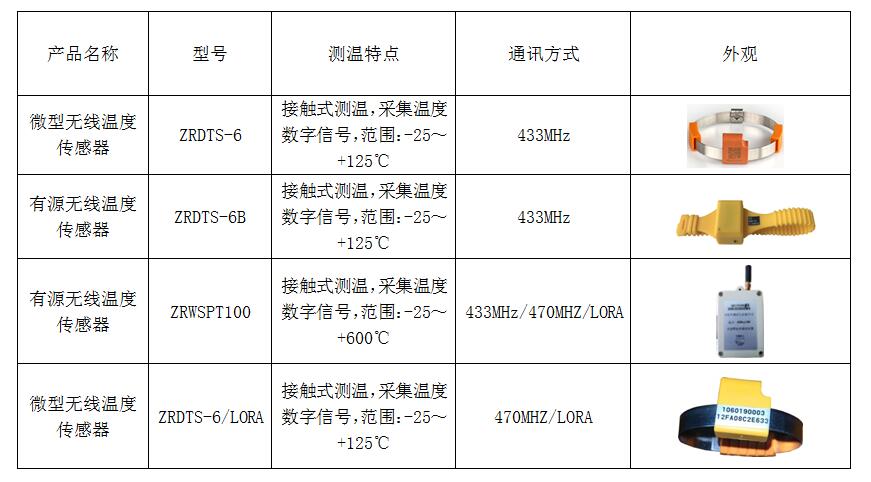

（1）无线测温传感器选型

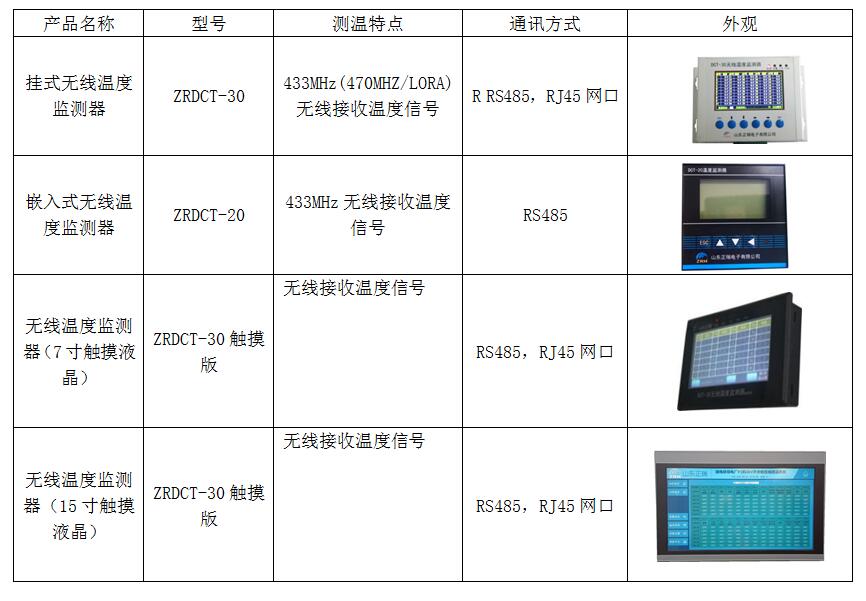

（2）无线温度监测器（温度显示仪）选型


6、安装案例

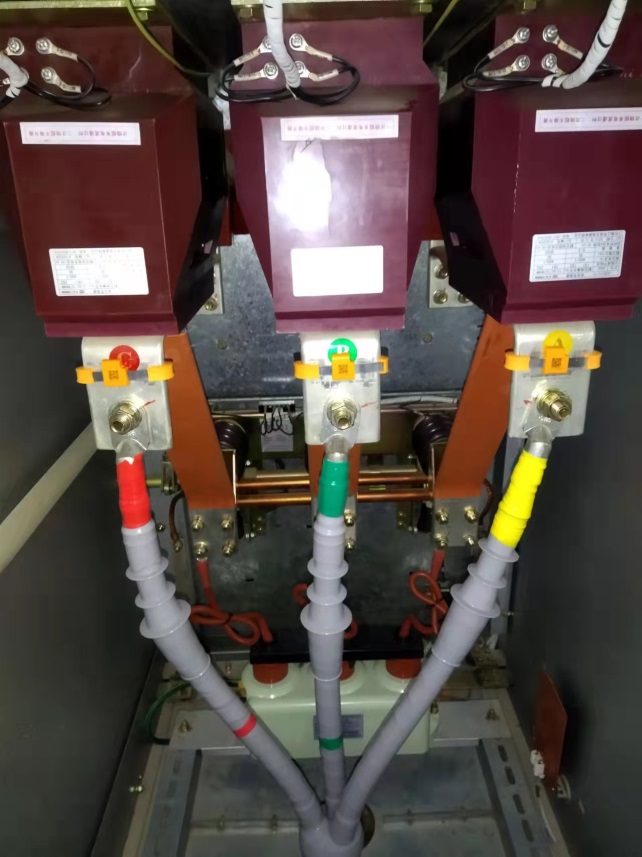

（1）传感器安装位置-高压开关柜

  高压开关柜测温安装位置：断路器动触头处，电缆出线终端头与铜排连接处，母排接点处。

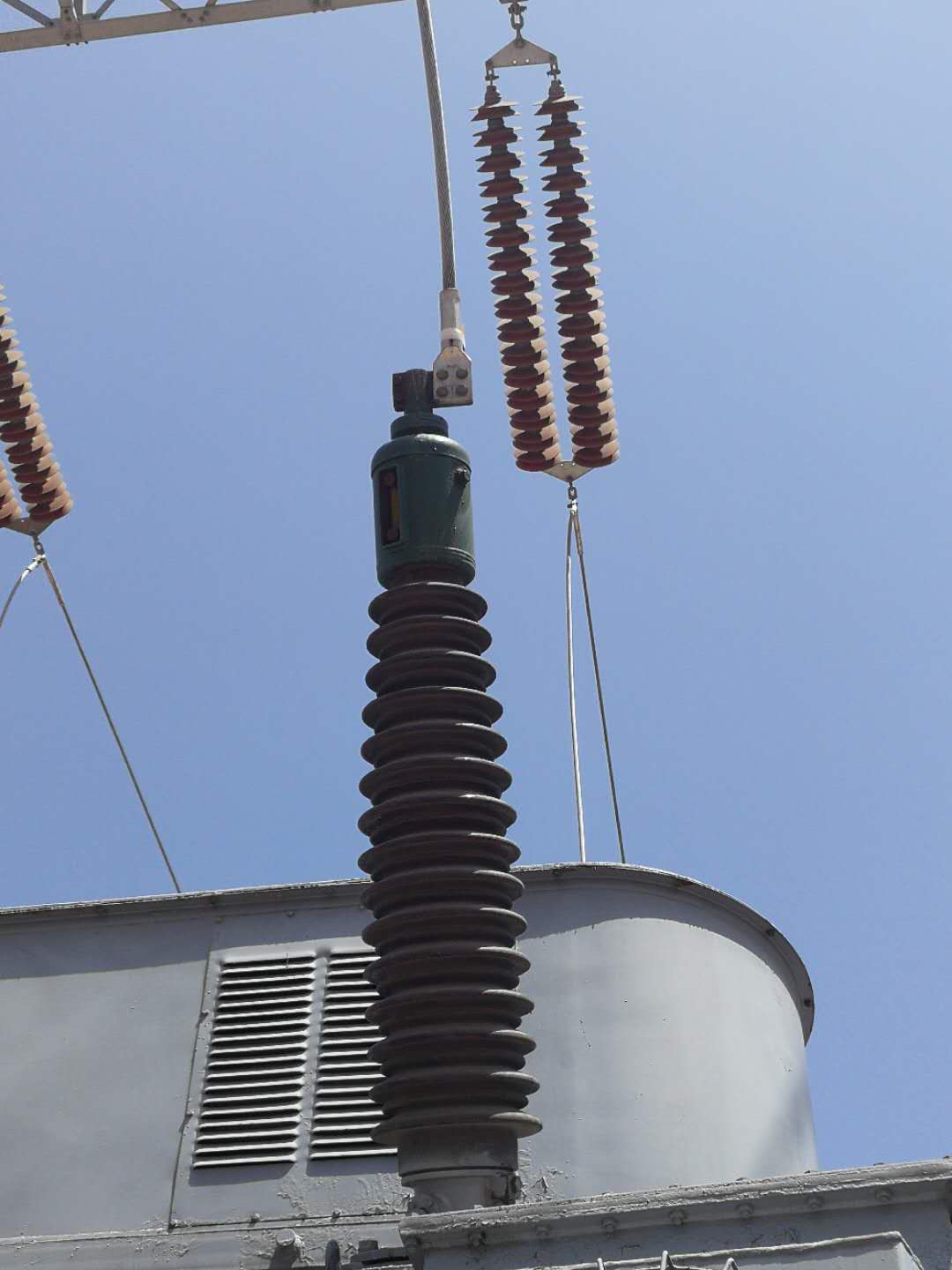

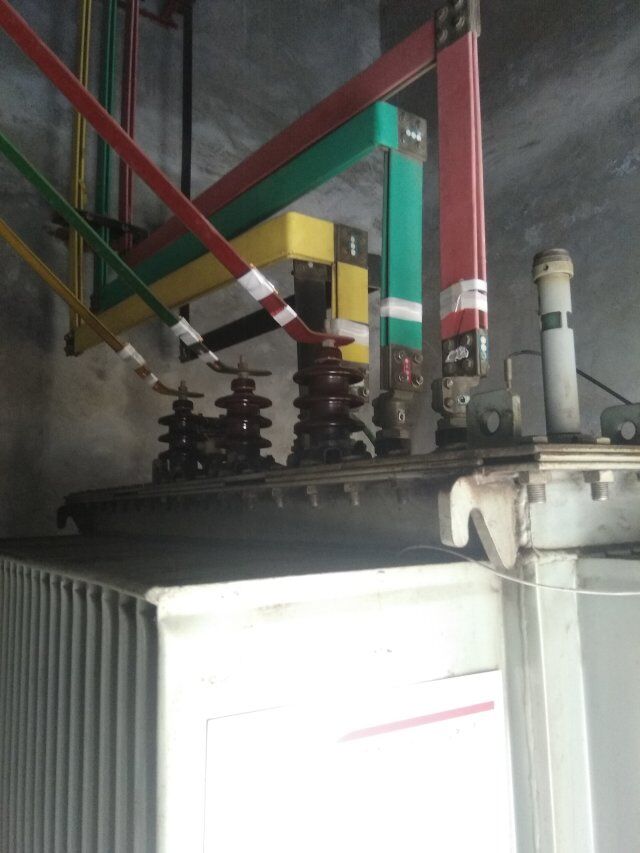

（2）传感器安装位置-变压器进出线

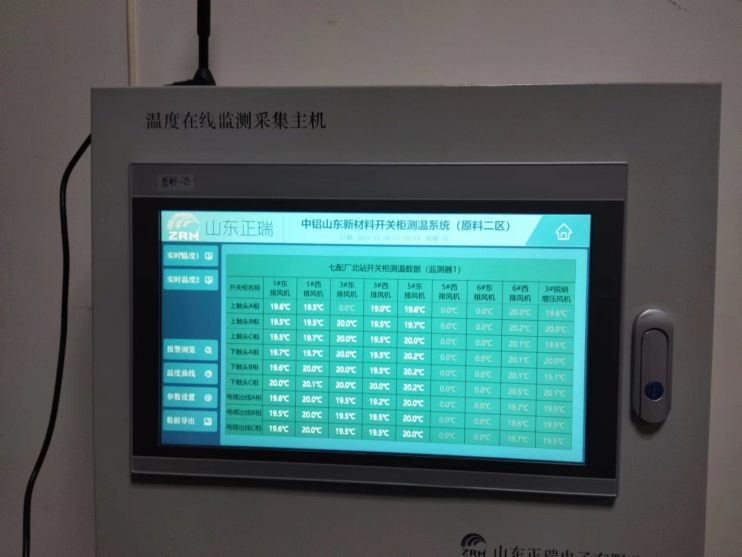

（3）无线温度监测器安装

   安装在开关柜二次舱，客户不想装在开关柜上时可以装在配电室墙壁电气箱内。

山东乐虎游戏电子有限公司专注于各类电气设备安全在线监测系统的研发与服务，开发并推广了电力设备有源/无源无线测温系统。该系统集先进传感技术、感应取能技术、低功耗无线传输技术于一体，具有安全实用、稳定可靠、经济运行等优点。欢迎广大客户前来咨询探讨。
