为变压器监测装上“信号灯” ——变压器铁芯接地电流在线监测系统

变压器是电厂发电输出的重要设备，运行正常与否直接决定着电能能否正常转换和传输，变压器正常运行时，铁芯必须有一点可靠接地，否则铁芯对地会产生悬浮电压或多点接地而产生发热故障，且变压器长期运行不可避免会累积一些缺陷。传统的检测手段步骤多、操作复杂，且不能在线分析，检测的精度和时效性都存在问题，严重威胁变压器及电网的安全。

为了更有效地维护变压器稳定运行，延长设备使用寿命，可以安装变压器铁芯接地电流在线监测系统，可以实时在线监测变压器工作状态，便于及时发现故障，增强变电设备的供电可靠性，提高机组运行安全性和稳定性。



一、变压器铁芯接地电流在线监测系统介绍

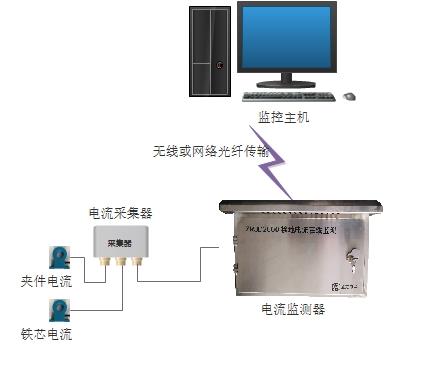

（系统结构示意图）



变压器铁芯接地电流在线监测系统由双量程高精度电流传感器，电流采集器，电流监测器，监测后台主机和监控软件组成。

1、双量程高精度电流传感器

用于测量铁芯接地线和夹件接地线泄露电流，具有精度高，线性范围宽、抗电磁干扰能力强等特点外，还在原有单路输出的基础上又增加一路专门测量大电流信号，既能对设备的 mA 级绝缘泄漏电流进行准确地检测，又能满足对大电流故障信号的测量。

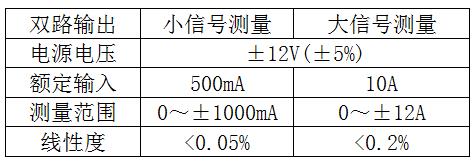

电流传感器为双路输出，小信号测量可以满足电力行业规范 DLT1433-2015 规定的 100mA 预警值，精度±5mA 的要求，当接地电流大于 500mA 小于 10A时也可精确测量此时的故障电流。

电流传感器屏蔽防水处理，适用于室外安装。如果铁芯接地线全为铜排连接接地，可选用内径50cm的的电流传感器。

（安装图）

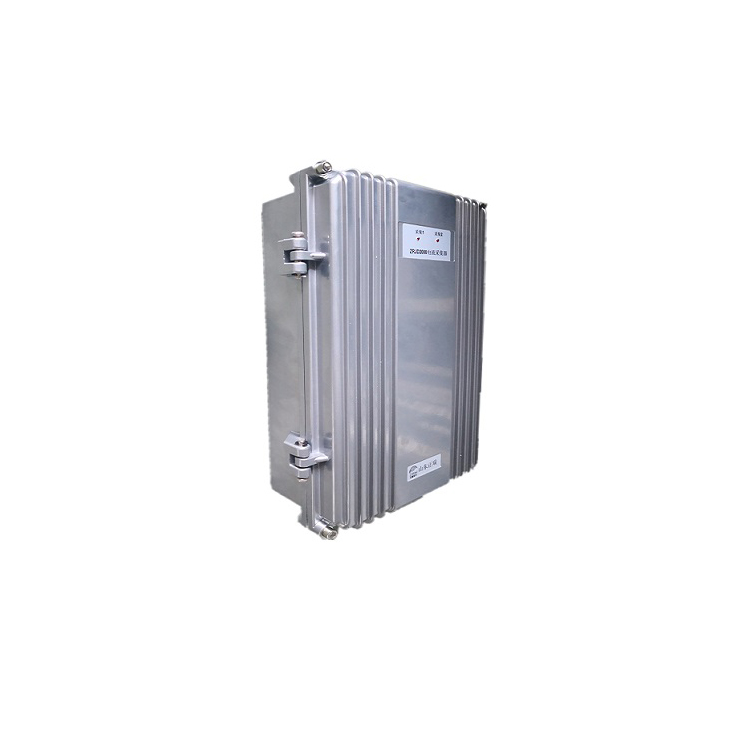

2、电流采集器

采集两路双量程高精度电流传感器的电流数据，进行处理，并通过多种通信方式上传到监控主机。

技术特点：





二、产品特点：

·  可实时在线监测变压器铁芯接地电流值，并当接地电流值超过设定报警值后自动报警，故障消失后报警停止。

·  抗干扰能力强，测量精度高。

·  具有高防护等级，适合户外使用。

·  监控系统具备扩展能力，可实现多种协议数据采集和配置，可接入开关柜触头温度监测，电缆接头温度监测，泄露电流监测，小电流接地等其他在线监测系统数据。

·  可实现5000个监测数据处理点；输出监测点数据变化曲线；接地电流或电气接点异常温升隐患或故障事件、温度电流数据记录可靠、详细并可保存3年以上；强大的报警、预警功能；强大的数据统计、处理与查询功能；灵活的系统参数设置,强大的扩展能力；多样化的图表与报表设置；良好的人机交互界面。

·  系统能够提供监测数据的统计能力和报表打印能力，能够方便查询每一个监测点的统计数据并打印统计报表（具体报表根据客户要求定制）。

·  提供每一个监测点当前一段时间（时间区间可设定）的变化曲线与统计图表．

·  通过收集大量的数据，形成可重复的数据资源.

·  提供多样化数据查询模式，查询结果包括：数据记录列表、数据查询统计图表、温度数据曲线等内容。

·  系统可以在系统图上方便地调出各监测点的实时数据、历史数据及监测图表等。

·   具有手机端显示数据，并设置超限报警和温度运行曲线分析功能。

三、总结

安装山东乐虎游戏变铁芯接地电流在线监测系统，能够及时反馈变压器故障信息，切实提高了变电设备的供电可靠性，进一步深化了电气设备状态检修，强化设备质量管控，为电气机组安全稳定运行提高了可靠保障。
