无源无线测温系统超高可靠，无需电池供电更安全

电力系统设备在长期的运行中，往往会产生老化或过热现象，如果没有及时发现和解决，可能会造成严重的火灾事故。由于变电站设备地理位置偏远，对于其维护和监控，管理人员不能做到面面俱到，巡检和维护的难度较大。因此，通过自动化来实现远程监控和预警系统就变得很需要，也成了管理人员的重要手段。无源供电无线测温在线监测系统提出了一种基于声表面波的新的测温技术。

一、无源供电无线测温在线监测系统

　　1、系统组成

　　无源无线测温系统主要由无线温度传感器、温度监测器、测温主控终端和温度监控应用系统组成。



（1）无线温度传感器。无线温度传感器应采用CT取电的供电模式。通过合金带固定于被测位置或就近位置，保证传感器感温部位与被检测部位表面充分接触以保证测温效果，安装后的电气间隙不低于对应电压等级的最低安全间隙。



（2）无线温度监测器。每个高压配电室安装1台无线温度监测器，放置开关室墙上或柜内，用以接收并显示传感器数据，记录报警数据，并通过RS485有线通信或网络上传到后台监控主机。

（3）后台监控主机及监控软件安装。后台监控主机采用工业全封闭无风扇工控机，安装组态软件，具有数据采集，画面组态显示，超限报警，报警和历史数据存储，历史曲线查询，历史报警查询，人员权限管理等功能，具有物联网云服务接口，可通过手机查看数据和报警。

二、系统软件功能介绍

ZRMSCADA在线监测软件分为通讯模块，监控模块，组态设计模块组成。

通过该软件，能够与不同协议的终端仪表通讯，并将数据写入SQL数据库，可查询历史记录，曲线，报警窗口弹出，打印等。同时能够实现局域网内客户端查看数据。



（1）电气监控系统分布图：在显示界面可以显示一次系统模拟图。

（2）温度监测：在监控系统上集中显示被测各点的温度值。

（3）报警功能：实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能。

（4）故障显示：被测设备温度点的位置非正常工作时显示故障。

（5）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（6）权限管理：可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

（7）远程通信：系统提供 RS485 总线通讯方式，以满足远程通信。

三、无源无线测温系统的应用意义

　　（1）实现设备运行温度实时监测

　　无源无线测温在线监测系统为消除电网因开关柜因过热带来的安全运行隐患提供了技术手段，解除由此造成经济危害和社会损失的可能。

　　（2）辅助实现设备的状态检修

　　通过建立在线监测系统，可以对设备的状态进行实施监控和预警，更新了变电站的设备的维护模式，将更加保障设备安全稳定运行。

　　（3）有助于电力系统的整体运行和辅助决策.

　　

三、应用场景

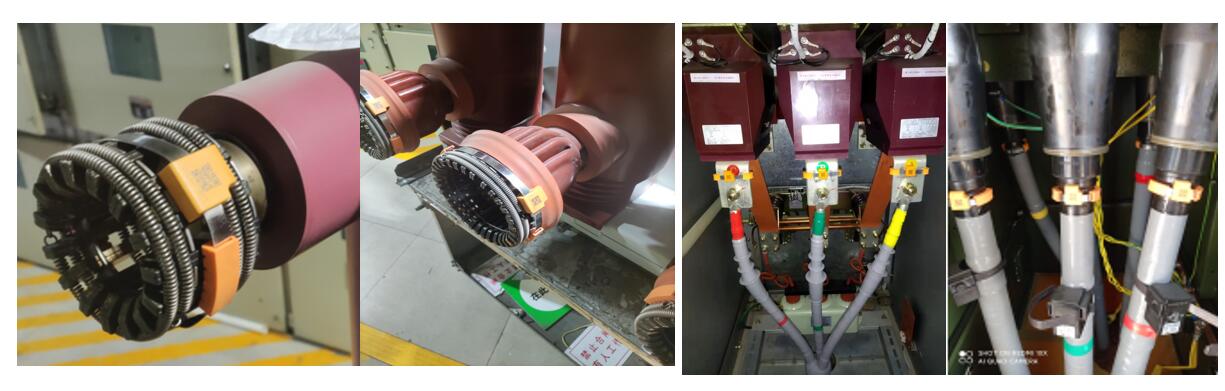

　　无源无线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。
